TLK2711JRZQE

产品分类: 串行器/解串器
厂牌: TEXAS INSTRUMENTS
产品描述: LVDS/TTL 1,18 18,1 2.3V 2.7V LVDS/TTL 2.7Gbps BGA 贴片安装 5mm*5mm*1mm
供应商型号: 25E-TLK2711JRZQE
供应商: 国内现货
标准整包数: 1

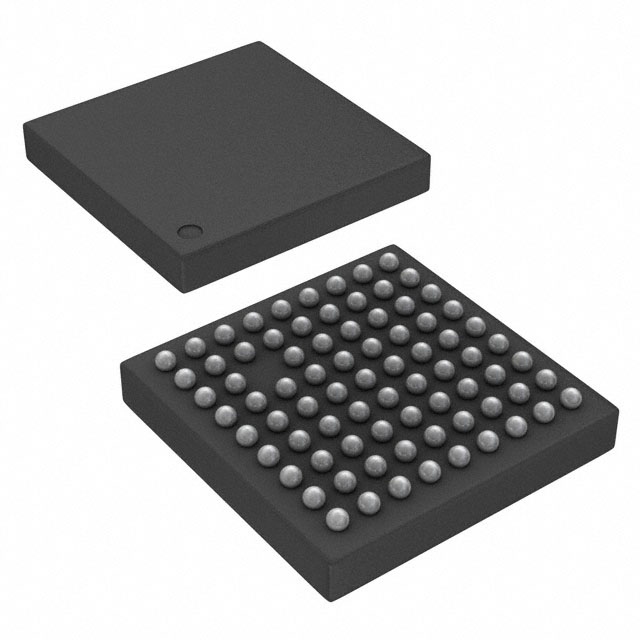

TEXAS INSTRUMENTS 串行器/解串器 TLK2711JRZQE

TLK2711JRZQE概述

    TLK2711 1.6 TO 2.7 GBPS TRANSCEIVER

    产品简介


    TLK2711 是 Texas Instruments 公司 WizardLink 系列多千兆位收发器家族的一员,专为超高速双向点对点数据传输系统设计。该芯片支持的有效串行接口速度范围为 1.6 Gbps 到 2.7 Gbps,提供了高达 2.16 Gbps 的数据带宽。它主要用于高带宽数据传输,适用于背板、铜缆或光转换器连接,如图 1 所示。

    技术参数


    - 数据速率: 1.6 Gbps 至 2.7 Gbps
    - 封装: 80 针 MicroStar Junior BGA 或 64 针 VQFP
    - 电源电压: 2.5V
    - 接收端输入阈值: 最小 200 mV
    - 功耗: < 500 mW
    - 数据接口: 16 位并行 TTL 兼容
    - 工作温度范围: -40°C 至 85°C(仅 RCP 封装)
    - 编码/解码: 8b/10b 编码/解码,包含逗号检测
    - 时钟合成: 内置 PLL 提供时钟合成
    - 信号检测: 损失信号 (LOS) 检测

    产品特点和优势


    1. 高性能: 支持高达 2.7 Gbps 的数据传输速率,满足高带宽需求。
    2. 低功耗: 低功耗设计,典型情况下功耗小于 450 mW。
    3. 热插拔保护: 热插拔功能确保安全操作。
    4. 集成性高: 内置预加重、终止电阻、PLL 和编码器,减少外部组件数量。
    5. 鲁棒性: 工业级温度范围和高输入阈值保证在恶劣环境中稳定运行。
    6. 易于扩展: 通过减少引脚数和降低复杂度,提供显著的功率和成本节约,未来可扩展至更高的数据率。

    应用案例和使用建议


    1. 高速背板互联: TLK2711 可用于高速背板互联和点对点数据链路,支持高达 2.7 Gbps 的数据速率。
    2. 冗余端口: 通过将两个 TLK2711 设备的接收数据总线连接在一起实现冗余端口。
    3. 简化设计: 使用 TLK2711 替代并行数据传输架构,减少连线和连接器终端数量。
    使用建议:
    - 在实际应用中,需注意信号传输距离和介质的衰减特性。
    - 使用外部 BERT 测试工具来验证 PRBS 测试结果。
    - 根据传输介质选择合适的预加重水平,以补偿长距离传输造成的 AC 衰减。

    兼容性和支持


    - TLK2711 支持多种传输介质,如铜缆和光纤。
    - 通过与 BERT 测试工具或其他 TLK2711 设备配合使用,可以进行 PRBS 测试。
    - TI 提供全面的技术支持和文档资源,帮助用户顺利实施和调试。

    常见问题与解决方案


    - 问题: 无法检测到损失信号 (LOS)。
    - 解决方法: 检查输入信号电平是否低于 200 mV,确保接线正确且无短路。
    - 问题: 无法启用 PRBS 测试。
    - 解决方法: 确认 PRBSEN 引脚已正确配置,确保 PRBS 模式下没有其他输入数据干扰。
    - 问题: 输出信号电平不足。
    - 解决方法: 根据传输介质调整 PRE 引脚设置,增加预加重水平。

    总结和推荐


    TLK2711 在超高速数据传输方面表现出色,具有高性能、低功耗、热插拔保护和高集成度等显著优点。适合应用于高速背板互联和点对点数据链路,特别是在需要高带宽和可靠性的场合。推荐给对高性能、低功耗和高可靠性有要求的应用项目。

TLK2711JRZQE参数

参数
输入数量 18,1
输入信号类型 LVDS/TTL
输出数量 1,18
输出信号类型 LVDS/TTL
典型供电电流 -
最大工作供电电压 2.7V
最小工作供电电压 2.3V
数据速率 2.7Gbps
长*宽*高 5mm*5mm*1mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

TLK2711JRZQE厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TLK2711JRZQE数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 串行器/解串器 TEXAS INSTRUMENTS TLK2711JRZQE TLK2711JRZQE数据手册

TLK2711JRZQE封装设计

查看详情并下载
Symbol
Footprint
3D Model
