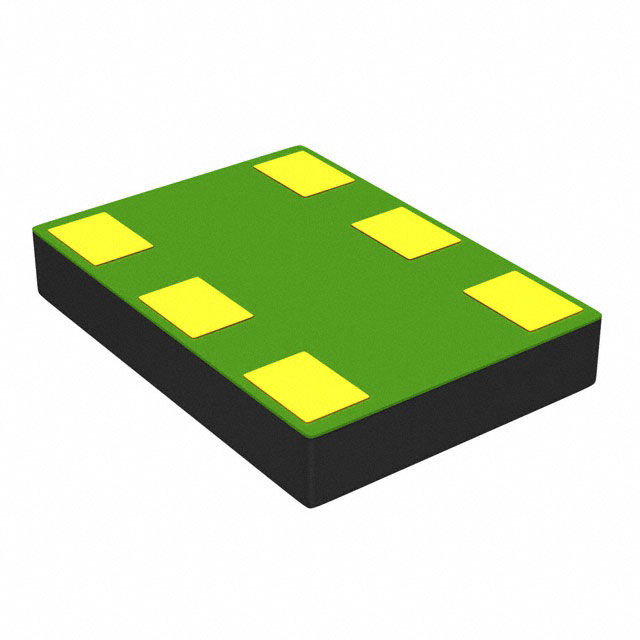

LMK61A2-125M00SIAT

产品分类: 可编程振荡器
厂牌: TEXAS INSTRUMENTS
产品描述: LVDS 3.135V 3.465V ±50ppm 125MHz 贴片安装
供应商型号: LMK61A2-125M00SIAT
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 可编程振荡器 LMK61A2-125M00SIAT

LMK61A2-125M00SIAT概述

    高性能超低抖动振荡器 —— LMK61XX 系列产品综述

    1. 产品简介


    LMK61XX 是一款高性能的超低抖动振荡器,用于生成常用的参考时钟信号。该系列产品包括多种输出格式(LVPECL、LVDS 和 HCSL),支持频率范围广泛,可适用于多个工业标准。其独特的性能使其成为各种高可靠性应用的理想选择。

    2. 技术参数


    - 频率范围:支持高达1GHz的LVPECL输出、900MHz的LVDS输出和400MHz的HCSL输出。
    - 总频率容差:±50 ppm(LMK61X2)和±25 ppm(LMK61X0)。
    - 电源电压:单个3.3V ±5%。
    - 工作温度范围:工业级温度范围(-40°C 至 +85°C)。
    - 封装形式:7mm×5mm 6针QFM封装,与行业标准7050 XO封装引脚兼容。

    3. 产品特点和优势


    - 超低噪声:具有出色的噪声抑制能力,典型抖动为90 fs RMS(频率 > 100 MHz)。
    - 高功率抑制比:PSRR 达到 -70 dBc,对供电噪声的鲁棒性更强。
    - 广泛的支持频率:提供多种输出格式,满足不同应用场景的需求。
    - 稳定性:具备出色的温度和供电稳定性,适合各种恶劣环境。

    4. 应用案例和使用建议


    - 应用场景:适用于高速开关、路由器、网络线卡、基带单元(BBU)、服务器、存储/SAN等领域。
    - 使用建议:确保电源电压稳定在3.3V ±5%,并保持适当的散热措施,以维持产品的可靠运行。

    5. 兼容性和支持


    - 兼容性:与7050 XO封装引脚兼容,便于系统集成。
    - 支持和服务:提供详尽的技术文档、工具及软件支持,有助于用户快速上手和调试。

    6. 常见问题与解决方案


    - 电源纹波问题:通过良好的电源去耦设计减少电源纹波,确保PSRR达到最优值。
    - 频率不稳:检查温度和供电电压是否符合推荐的工作条件,确保设备在推荐的温度范围内工作。
    - 输出信号质量问题:使用正确的负载阻抗匹配和信号完整性设计,以确保输出信号的质量。

    7. 总结和推荐


    LMK61XX 系列振荡器以其出色的噪声抑制能力和宽泛的频率支持,非常适合对时钟信号质量要求较高的应用场景。其坚固的设计和广泛的适用范围使其在市场上具有很强的竞争优势。对于需要高性能、高可靠性的电子设备,强烈推荐选用 LMK61XX 系列产品。

LMK61A2-125M00SIAT参数

参数
负载电容 -
最大电源电流 -
频率稳定性 ±50ppm
扩频带宽 -
频率 125MHz
最大工作电压 3.465V
最小工作电压 3.135V
输出格式 LVDS
7.1mm(Max)
5.1mm(Max)
1.15mm(Max)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

LMK61A2-125M00SIAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK61A2-125M00SIAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 可编程振荡器 TEXAS INSTRUMENTS LMK61A2-125M00SIAT LMK61A2-125M00SIAT数据手册

LMK61A2-125M00SIAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
