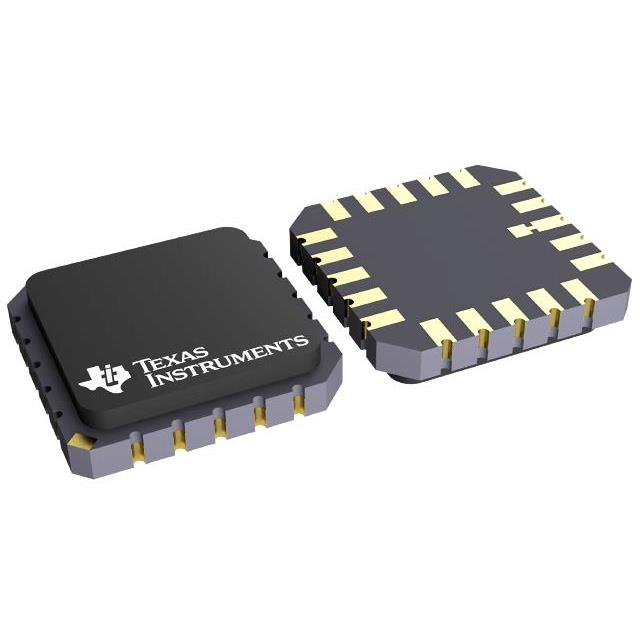

JM38510/50606BRA

产品分类: 可编程逻辑器件(PLD)
厂牌: TEXAS INSTRUMENTS
产品描述: PAL 8 4.5V 5.5V CDIP-20 通孔安装
供应商型号: JM38510/50606BRA
供应商: 国内现货
标准整包数: 250
TEXAS INSTRUMENTS 可编程逻辑器件(PLD) JM38510/50606BRA

JM38510/50606BRA概述


    产品简介


    TIBPAL16L8系列和TIBPAL16R4/6/8系列 是由德州仪器(Texas Instruments)推出的高性能可编程阵列逻辑(PAL)电路。这些集成电路具有低功耗、高性能的特点,可以作为标准TTL逻辑电路的可靠替代品。它们易于编程,能够快速设计出定制的功能,并且通常可以使电路板更加紧凑。此外,这些器件还提供芯片载体选项,有助于进一步减少电路板占用空间。

    技术参数


    1. 性能参数
    - 延迟时间:C后缀的最大传播延迟为25纳秒(ns),M后缀为30纳秒。
    - 温度范围:TIBPAL16L8系列的工作温度范围为0°C至75°C;TIBPAL16R4/6/8系列的工作温度范围为-55°C至125°C。
    - 供应电压:典型值为4.5V至5.5V。
    - 输入电平:高电平输入电压范围为2V至5.5V,低电平输入电压范围为0.8V。
    - 输出电流:最大高电平输出电流为-2mA,低电平输出电流为12mA。
    2. 电气特性
    - 电源电压(VCC):典型值为4.5V至5.5V。
    - 输入电平(VIH, VIL):高电平输入电压范围为2V至5.5V,低电平输入电压范围为0.8V。
    - 输出电平(VOH, VOL):高电平输出电压范围为2.4V至3.2V,低电平输出电压范围为0.25V至0.4V。
    3. 工作环境
    - 存储温度范围(Tstg):-65°C至150°C。
    - 工作温度范围:0°C至75°C(TIBPAL16L8系列);-55°C至125°C(TIBPAL16R4/6/8系列)。

    产品特点和优势


    1. 高性能:相比传统TTL逻辑电路,这些器件提供了更高的性能,尤其在延迟时间和可靠性方面表现突出。
    2. 低功耗:采用了先进的低压肖特基技术,确保低功耗运行。
    3. 易于编程:通过简单步骤即可完成编程,允许快速设计和修改逻辑功能。
    4. 可靠的电源上电清零功能:所有寄存器输出在上电时自动设置为高电平,简化了系统初始化过程。
    5. 多样的封装选择:提供塑料和陶瓷芯片载体以及塑料和陶瓷双列直插式封装,以满足不同的应用需求。

    应用案例和使用建议


    应用场景
    - 数字逻辑设计:适用于需要复杂逻辑功能的数字系统,如计算机外围设备、通信设备等。
    - 状态机设计:用于状态机的设计,确保系统能够正确执行多个状态转换。
    - 信号处理:应用于信号处理电路,例如滤波器设计。
    使用建议
    - 设计注意事项:确保在编程过程中按照指定的时间要求进行操作,避免不正确的时序导致功能失效。
    - 温度管理:由于器件的温度范围较广,需要在设计中考虑温度变化对性能的影响。

    兼容性和支持


    - 兼容性:这些器件与其他标准TTL逻辑器件高度兼容,可以在现有的系统中无缝集成。
    - 支持和服务:德州仪器提供广泛的技术文档和软件工具支持,以帮助用户更好地理解和使用这些器件。用户还可以联系当地的德州仪器销售办事处或授权分销商获取更多信息。

    常见问题与解决方案


    常见问题
    1. 编程错误:无法正确编写配置。
    2. 温度敏感性:在极端温度下性能不稳定。
    解决方案
    1. 编程问题:严格按照器件手册中的编程流程进行操作,检查所有输入条件是否符合要求。
    2. 温度问题:在设计时考虑温度补偿措施,如使用温度传感器和风扇散热装置,确保工作温度保持在推荐范围内。

    总结和推荐


    综合评估
    TIBPAL16L8系列和TIBPAL16R4/6/8系列是性能卓越、可靠性高的可编程阵列逻辑器件,非常适合用于数字逻辑设计和状态机设计。其低功耗和广泛的温度适应性使得这些器件能够在多种恶劣环境中稳定运行。
    推荐
    强烈推荐在需要高性能和可靠性的地方使用这些器件,特别是在要求严格温度控制的应用场合。德州仪器提供的全面技术支持也将大大降低用户的使用难度。

JM38510/50606BRA参数

参数
可编程类型 PAL
宏单元数 8
最大传输延迟时间 -
最大工作供电电压 5.5V
最小工作供电电压 4.5V
26.92mm(Max)
7.62mm(Max)
3.56mm(Max)
通用封装 CDIP-20
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

JM38510/50606BRA厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

JM38510/50606BRA数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 可编程逻辑器件(PLD) TEXAS INSTRUMENTS JM38510/50606BRA JM38510/50606BRA数据手册

JM38510/50606BRA封装设计

查看详情并下载
Symbol
Footprint
3D Model
