OPA858DSGEVM

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 开发套件, Amplifier IC Development Kit, 用于OPA858
供应商型号: OPA858DSGEVM
供应商: 国内现货
标准整包数: 1

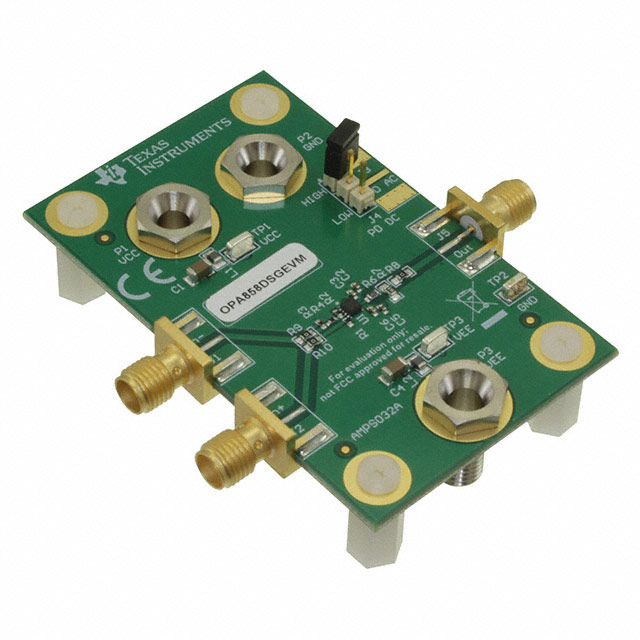

TEXAS INSTRUMENTS 运算放大器 OPA858DSGEVM

OPA858DSGEVM概述

    OPA858 EVM 用户指南

    产品简介


    OPA858 EVM(Evaluation Module)是一款专为单通道 OPA858 运算放大器设计的评估模块。OPA858 EVM 配备了 DSG (8-pin WSON) 封装,能够在各种应用中快速展示 OPA858 的功能和灵活性。这款评估模块设计用于连接电源、信号源及测试仪器,且出厂配置为非反相增益为 7 的模式和分压供电方式。它还支持其他增益配置和单电压供电操作。

    技术参数


    - 输入和输出限制
    - 单电源电压范围:3.2 V 至 5.2 V
    - 分压供电电压范围:±1.6 V 至 ±2.6 V
    - 供应电流:19 mA
    - 输入电压范围:VEE + 0.2 V 至 CC – 1.25 V
    - 输出驱动电流:±30 mA(±2.5V 或 5V 供电)
    - 电源连接
    - 正极输入标记为 VCC
    - 负极输入标记为 VEE
    - 接地端标记为 GND
    - 输入和输出连接
    - 输入输出接口采用 SMA 连接器,以便于与信号发生器和其他测试设备连接。
    - 默认配置为非反相增益为 7 的模式,支持连接至 50 欧姆阻抗测试设备。

    产品特点和优势


    - 可重配置性:默认配置支持非反相增益为 7,可以轻松重新配置以支持其他增益设置。
    - 双供电模式:支持分压和单电压供电操作。
    - 专业级测试设备兼容性:配备标准的 50 欧姆阻抗连接器,方便连接专业级测试设备。

    应用案例和使用建议


    - 应用案例:OPA858 EVM 可广泛应用于需要高增益和良好带宽性能的应用场合,例如通信设备、医疗设备和音频系统。
    - 使用建议:确保正确连接电源和接地线,遵循制造商的指导进行配置。对于非反相增益配置,要特别注意输入电压和输出驱动电流的设置。

    兼容性和支持


    - 兼容性:OPA858 EVM 支持分压和单电压供电操作,易于与多种外部测试设备和信号发生器配合使用。
    - 支持信息:Texas Instruments 提供详尽的技术支持和文档,涵盖操作说明、电路图、布局图和物料清单(BOM)。

    常见问题与解决方案


    - Q: 如何连接电源?
    - A: 使用香蕉插头连接电源,将正极接到 VCC,负极接到 VEE,接地接到 GND。

    - Q: 是否支持其他增益配置?
    - A: 是的,通过调整电路布局,可以轻松实现其他增益配置。

    总结和推荐


    OPA858 EVM 是一款非常实用的评估工具,尤其适合需要高精度运算放大器的开发项目。其高度的可配置性和丰富的技术文档使其成为工程师的理想选择。无论是初学者还是经验丰富的开发者,都能从中受益。我们强烈推荐 OPA858 EVM 作为进行新项目原型设计和测试的理想选择。
    备注:
    本文档中的信息和建议均根据 Texas Instruments 的 OPA858 EVM 用户指南编写。如需详细了解,请访问 [Texas Instruments 官方网站](http://www.ti.com) 获取更多技术支持和资源。

OPA858DSGEVM参数

参数
放大器类型 Transimpedance
-3db带宽 1.2GHz
输出类型 Single-Ended
Vos - 输入偏置电压 -
关闭 -
最大工作供电电压 -
每个通道的输出电流 30mA
典型压摆率 2KV/μs
最小工作供电电压 3.2V
典型输入噪声电压密度 -
电路数 -
典型增益带宽 -
CMRR - 共模抑制比 -
典型供电电流 19mA
电流 - 输入偏置 -
通道数量 -
零件状态 在售
包装方式 散装
