LMK62E2-156M25SIAT

产品分类: 可编程振荡器
厂牌: TEXAS INSTRUMENTS
产品描述: LVPECL 3.135V 3.465V ±50ppm 156.25MHz 贴片安装
供应商型号: LMK62E2-156M25SIAT
供应商: 国内现货
标准整包数: 5

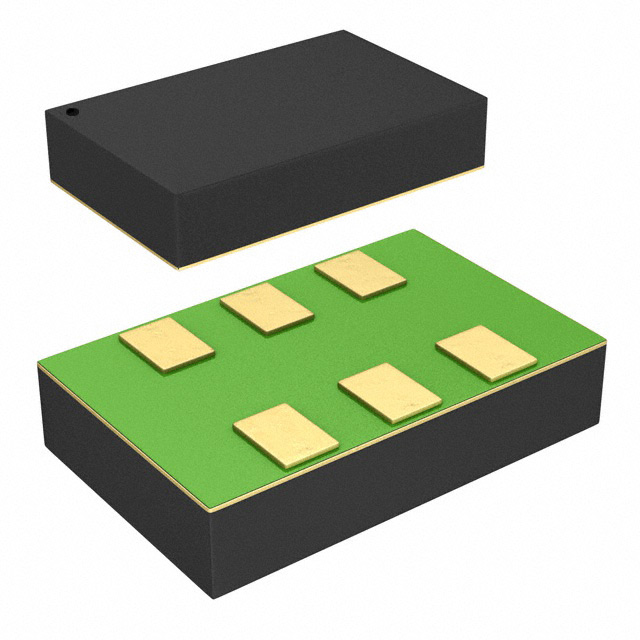

TEXAS INSTRUMENTS 可编程振荡器 LMK62E2-156M25SIAT

LMK62E2-156M25SIAT概述

    高性能低抖动振荡器:LMK62XX

    产品简介


    LMK62XX 是一款高性能低抖动振荡器,适用于多种需要高精度参考时钟的应用场合。它能够生成频率范围广泛(最高可达400MHz)的标准参考时钟,并提供LVPECL、LVDS和HCSL三种输出格式。此系列产品具备优异的抗电源噪声性能和稳定的频率容差,适用于各种工业环境和关键任务应用。

    技术参数


    - 频率范围:100 MHz 至 266.66 MHz
    - 输出格式:LVPECL, LVDS, HCSL
    - 输出电压摆幅(LVPECL):700 mV 至 1200 mV
    - 输出电压摆幅(LVDS):300 mV 至 480 mV
    - 输出电压摆幅(HCSL):660 mV 至 900 mV
    - 电源电压:3.3 V ± 5%
    - 工作温度范围:-40°C 至 +85°C
    - 工作环境:工业级标准环境
    - 封装尺寸:5.00 mm × 3.20 mm 6-pin QFM

    产品特点和优势


    - 低噪声和高精度:典型Jitter为150 fs RMS,支持输出频率大于100 MHz,具备卓越的抗电源噪声能力。
    - 宽泛的工作频率范围:从100 MHz至266.66 MHz,满足多样化的应用需求。
    - 多种输出格式选择:支持LVPECL、LVDS和HCSL三种标准接口,确保广泛的适用性。
    - 紧凑封装:采用5 mm × 3.2 mm的6-pin QFM封装,与行业标准的5032 XO封装引脚兼容,方便集成和替换。
    - 稳定可靠:拥有±50 ppm(LVPECL和LVDS版本)和±25 ppm(HCSL版本)的频率稳定性。

    应用案例和使用建议


    - 高可靠性应用:适用于需要高精度时钟源的交换机、路由器、网络线卡、基站、服务器及存储系统等领域。
    - 医疗成像设备:可用于高端医疗成像设备,确保图像处理的精准度和可靠性。
    - 测试与测量设备:支持高速测试和测量,保证测试结果的准确性。

    使用建议:
    1. 电源管理:确保电源供应稳定,电压在3.3V ± 5%范围内,避免瞬时电压波动影响输出信号质量。
    2. 散热设计:在高负载环境下,应确保良好的散热设计,推荐使用带有两个直径为0.3mm的热通孔连接到GND来提高散热效果。
    3. 布局布线:按照数据手册中的建议进行PCB布局布线,尽量减少噪声干扰,提升信号完整性。

    兼容性和支持


    LMK62XX系列器件与多种主流接口兼容,支持LVPECL、LVDS和HCSL输出,适用于不同的应用场景。同时,德州仪器提供了详尽的技术文档和在线社区支持,帮助用户快速解决应用中可能遇到的问题。

    常见问题与解决方案


    - 问题一:如何配置输出使能(OE)?
    - 解决方法:将OE引脚拉低可禁用输出,将其设置为高阻态。
    - 问题二:如何优化电源噪声抑制(PSRR)?
    - 解决方法:可以通过增加电源旁路电容,合理布局PCB走线,减少接地回路阻抗来优化电源噪声抑制性能。
    - 问题三:输出频率不稳如何处理?
    - 解决方法:检查电源电压是否符合要求,确认外部电路无噪声干扰,并重新校准频率设置。

    总结和推荐


    LMK62XX是一款高性能的低抖动振荡器,凭借其出色的抗噪能力和广泛的工作频率范围,在各类高精度应用中表现卓越。该产品非常适合对时钟源性能要求极高的应用场景。强烈推荐电子元器件开发工程师在高精度时钟源设计中使用此系列产品。

LMK62E2-156M25SIAT参数

参数
最小工作电压 3.135V
输出格式 LVPECL
负载电容 -
最大电源电流 -
频率稳定性 ±50ppm
扩频带宽 -
频率 156.25MHz
最大工作电压 3.465V
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

LMK62E2-156M25SIAT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LMK62E2-156M25SIAT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 可编程振荡器 TEXAS INSTRUMENTS LMK62E2-156M25SIAT LMK62E2-156M25SIAT数据手册

LMK62E2-156M25SIAT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 260.3316
200+ ¥ 253.713
1000+ ¥ 247.0944
库存: 190
起订量: 10 增量: 250
交货地:
最小起订量为:10
合计: ¥ 2603.31
