OPAMPEVM-SOT23

产品分类: 运算放大器
厂牌: TEXAS INSTRUMENTS
产品描述: 德州仪器 模拟开发套件, OPAMPEVM-SOT23, 用于SOT23 封装运算放大器
供应商型号: OPAMPEVM-SOT23
供应商: TI Store
标准整包数: 1
TEXAS INSTRUMENTS 运算放大器 OPAMPEVM-SOT23

OPAMPEVM-SOT23概述


    产品简介

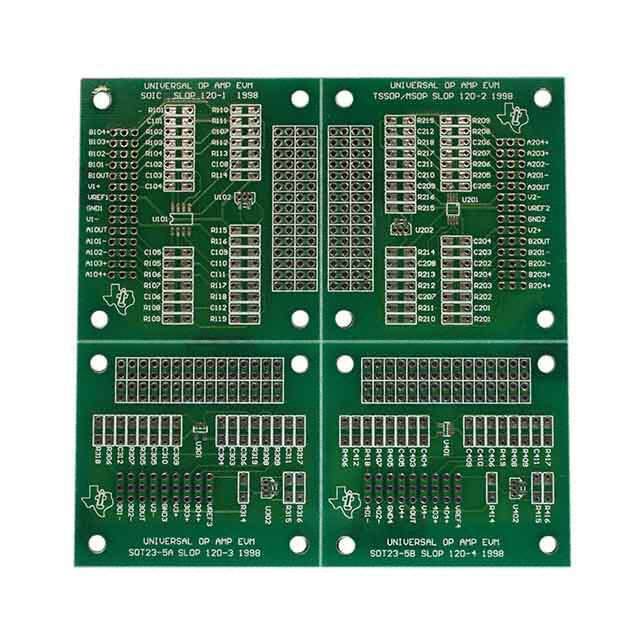

    本文将详细介绍德州仪器(Texas Instruments)生产的通用运算放大器评估模块(Universal Operational Amplifier Evaluation Module,以下简称“EVM”)。此模块设计用于快速和便捷地评估表面贴装(Surface-Mount)运算放大器的功能和性能。通过EVM,工程师可以轻松构建多种电路,进行广泛的应用测试和验证。EVM适合应用于需要高精度、低噪声及高稳定性信号处理的场合,如通信系统、医疗设备、音频处理等领域。

    技术参数


    - 产品型号:SLVU006AI
    - 封装形式:SOIC、TSSOP/MSOP、SOT23-5A、SOT23-5B
    - 供电要求:
    - 双电源:Vx+ 和 Vx-
    - 单电源:Vx+ 和 GNDx
    - 供电电容:每个供电端口提供1 µF到10 µF的低频旁路电容,以及0.01 µF到0.1 µF的高频旁路电容
    - 工作温度范围:根据具体芯片型号不同而有所差异,通常为-40°C至+85°C
    - 输入电压范围:根据不同型号的运放而变化,但一般为±2.7V至±18V
    - 输出电流能力:取决于运放的型号和封装,通常为数十毫安级别

    产品特点和优势


    EVM的主要特点是其灵活的设计,能够兼容不同的运算放大器封装,使得用户可以在同一块电路板上快速切换和评估不同的运算放大器。此外,EVM具备多种布局选项,适用于多种电路设计需求。其设计考虑到了高性能和易用性,使得工程师能够在短时间内完成复杂的信号处理电路的搭建和测试。

    应用案例和使用建议


    根据技术手册中的示例,EVM可以用于构建以下类型的经典电路:
    - 反相放大器(Inverting Amplifier)
    - 非反相放大器(Noninverting Amplifier)
    - 仪表放大器(Instrumentation Amplifier)
    - 差分放大器(Differential Amplifier)
    - Sallen-Key滤波器(Sallen-Key Filter)
    例如,通过使用Sallen-Key低通滤波器(参见图3-1),工程师可以方便地调整电路参数来满足特定频率响应的需求。而在使用单电源供电时,应注意正确短接负电源端口,并确保电压参考电路的工作正常。

    兼容性和支持


    EVM设计允许用户选用多种不同封装的运算放大器,并支持广泛的外围元件配置。厂商提供了详尽的技术文档和支持服务,包括使用指南、数据手册和软件工具,以帮助用户更好地理解和利用这些产品。

    常见问题与解决方案


    - Q:如何连接电压参考电路?
    - A:对于单电源电路,需短接负电源端口,并正确放置电压参考电路元件。
    - Q:如何进行电路调试?
    - A:确保所有元件正确安装,并检查供电电压和信号源的正确性。如有必要,使用万用表测量关键点的电压值。
    - Q:如何避免噪声干扰?
    - A:采用适当的接地策略,增加滤波电容,以减少外部噪声对电路的影响。

    总结和推荐


    综上所述,德州仪器的通用运算放大器EVM是一个强大且灵活的工具,适用于各种电路设计和评估任务。其丰富的电路布局选项和易于使用的特性使得它成为研发工程师的理想选择。强烈推荐给那些需要高效评估不同运算放大器性能的专业人士。通过EVM,用户能够更快地迭代设计并进行可靠的验证测试。

OPAMPEVM-SOT23参数

参数
CMRR - 共模抑制比 -
放大器类型 General Purpose
典型增益带宽 -
每个通道的输出电流 -
电路数 -
关闭 -
通道数量 -
典型供电电流 -
典型压摆率 -
最小工作供电电压 -
Vos - 输入偏置电压 -
典型输入噪声电压密度 -
电流 - 输入偏置 -
-3db带宽 -
输出类型 -
最大工作供电电压 -
零件状态 在售
包装方式 散装

OPAMPEVM-SOT23厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPAMPEVM-SOT23数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 运算放大器 TEXAS INSTRUMENTS OPAMPEVM-SOT23 OPAMPEVM-SOT23数据手册

OPAMPEVM-SOT23封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.75 ¥ 47.15
库存: 21
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 47.15
直接购买
加入购物车
