JB20-07HG

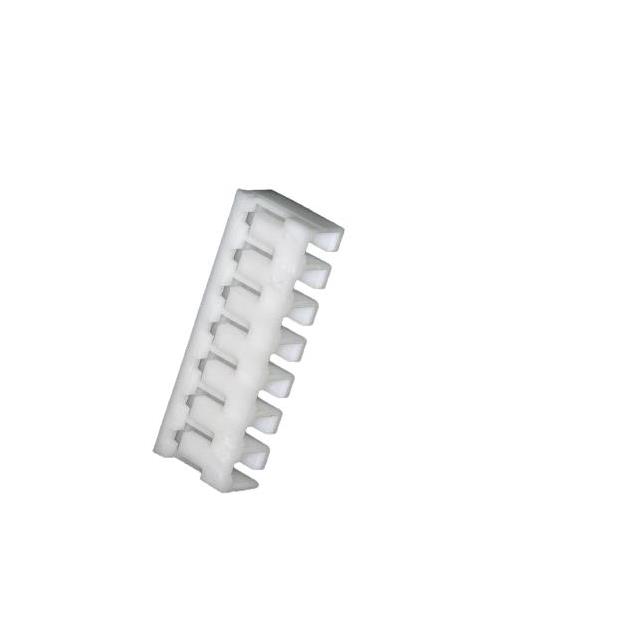

产品描述: Housing 1 7pin 压接 2mm
供应商型号: JB20-07HG
供应商: 云汉优选
标准整包数: 5000
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JB20-07HG

JB20-07HG概述

    电子元器件产品技术手册解读



    产品简介



    本手册描述的产品是一款名为“JB连接器”的板内连接器。这类连接器主要用于电子电路板内部的信号传输,具有两种安装角度选择——直角和直插式,且这两种类型共享相同的外壳设计。JB连接器适用于极数为2至16的连接场景,广泛应用于通信设备、计算机主板、工业自动化控制等领域。


    技术参数



    - 极数:2到16极
    - 极间间距:2.0毫米
    - 额定电压:交流或直流250伏
    - 额定电流:2安培
    - 绝缘电阻:大于500兆欧
    - 耐压强度:交流1000伏,持续1分钟
    - 工作温度范围:-20°C至+85°C
    - 适用电路板厚度:1.2至1.6毫米
    - 适用电路板孔径:φ0.9毫米(双侧),φ0.8±0.05毫米
    - 适用电线尺寸范围:AWG #24至#30


    产品特点和优势



    JB连接器提供了直角和直插两种安装方式,方便根据具体应用场景选择合适的设计。采用高质量材料如尼龙66(UL94 V-0等级)制作,具备优秀的阻燃性能。其紧凑的设计使它在空间受限的应用中表现优异,同时提供超过500兆欧的高绝缘电阻,确保了安全可靠的信号传输。


    应用案例和使用建议



    该连接器适用于各种需要内部信号传输的应用场景,如计算机主板、通信设备、工业控制系统等。在安装过程中,需要注意按照推荐的电路板布局进行设计,以避免累计误差。对于特殊的电线类型(如屏蔽线、同轴电缆),建议联系制造商获取专业指导。


    兼容性和支持



    JB连接器支持多种规格的电线和电路板,保证了良好的通用性。制造商提供了相应的工具和支持,包括特定型号的压接机和剥线钳,以确保正确安装。此外,手册中详细列出了针对不同规格的电线适用的连接器型号及参数,便于用户根据需求进行选择。


    常见问题与解决方案



    - Q: 为什么JB连接器的额定电压仅为250伏?
    - A: 这是由材料特性和设计限制决定的,250伏已经是当前材料所能支持的最大电压值之一。如果应用场合需要更高的电压,则应考虑其他类型的连接器。

    - Q: 如何确保JB连接器能够长时间稳定工作?
    - A: 需要严格按照手册中提供的工作条件使用,并定期检查连接部位是否有磨损或腐蚀现象,必要时更换新的连接器。


    总结和推荐



    综上所述,JB连接器凭借其独特的直角和直插式设计、广泛的适用范围以及较高的电气特性,成为了一款值得信赖的产品。特别适合于对空间布局有严格要求的应用场景。因此,我强烈推荐该产品给那些寻找可靠且高效的内部信号传输解决方案的工程师和制造商。

JB20-07HG参数

参数
颜色 -
电缆间距 2mm
排数 1
触头镀层 -
电缆端接 压接
针脚数 7pin
触头镀层厚度 -
类型 Housing
零件状态 在售
包装方式 散装

JB20-07HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JB20-07HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JAPAN AUTOMATIC MACHINE JB20-07HG JB20-07HG数据手册

JB20-07HG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.2858
10000+ ¥ 0.2628
15000+ ¥ 0.2558
库存: 9000
起订量: 5000 增量: 1000
交货地:
最小起订量为:5000
合计: ¥ 1429
直接购买
加入购物车
