JC25-08HG

产品描述:
供应商型号: 14M-JC25-08HG
供应商: 云汉优选
标准整包数: 1

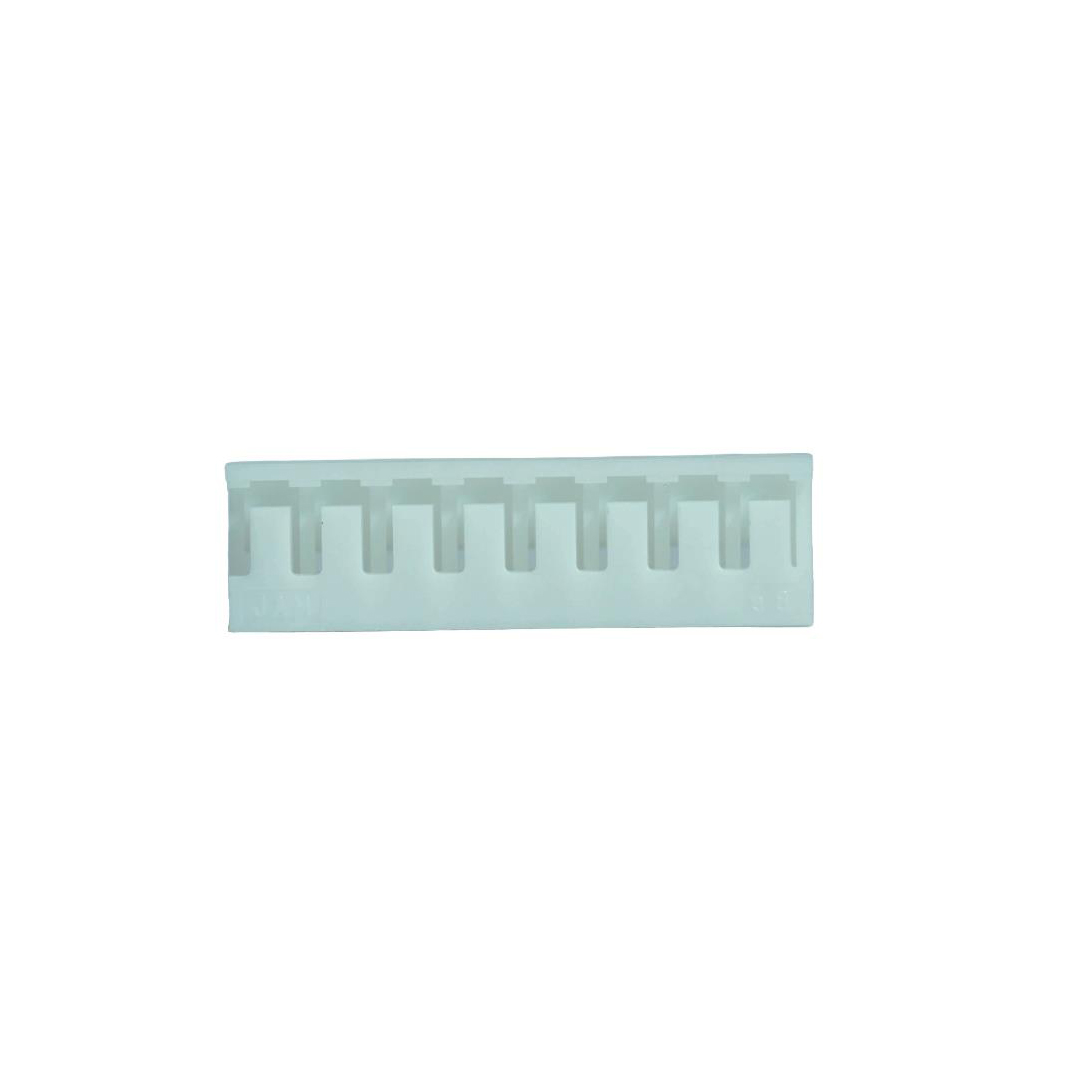

JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JC25-08HG

JC25-08HG概述


    产品简介


    产品名称:JC Connector
    产品类型:板对线连接器
    主要功能:提供2至15极连接选项,适用于电子设备中的板级互连
    应用领域:广泛应用于消费电子、通信设备、工业控制、医疗设备等多个领域

    技术参数


    | 参数 | 规格 |

    | 极数 | 2~15P |
    | 极间距离 | 2.5mm |
    | 额定电压 | AC.DC 250V |
    | 额定电流 | 3A |
    | 耐压等级 | AC 1000V/1min |
    | 绝缘电阻 | ≥1000MΩ |
    | 工作温度范围 | -20°C ~ +85°C |
    | 适用PCB厚度 | 1.2~1.6mm |
    | 适用PCB孔径 | φ1.2mm(两侧) φ1.0±0.05mm |
    | 适用电线范围 | AWG #22 ~ #30 |
    | 端子材料 | 黄铜(Brass)、磷青铜(Phosphor Bronze) |
    | 端子形状 | 角形(Angle) 和 直形(Straight) |
    | 电线剥离长度 | 3.0+0 -0.5mm |

    产品特点和优势


    特点:
    1. 双端子类型:角形和直形端子可选,适用于不同的安装需求。
    2. 通用性:同一种外壳可用于不同类型的端子,方便装配和管理。
    3. 高可靠性:额定电压和电流保证稳定运行,绝缘电阻大于1000MΩ确保电气安全。
    优势:
    1. 灵活性:多极选项,适用于不同电路设计。
    2. 适应性强:可在-20°C到+85°C的温度范围内正常工作。
    3. 耐用性:使用高强度材料和精密加工工艺,确保长期稳定性。

    应用案例和使用建议


    应用案例:
    - 消费电子:用于手机、平板电脑等设备内部板对板连接。
    - 工业控制:应用于自动化设备中的信号传输。
    - 通信设备:在路由器、交换机等设备中实现高效的数据交换。
    使用建议:
    - 在安装前,检查电线直径是否符合要求,以避免接触不良。
    - 根据所用电线类型(如屏蔽线、同轴电缆等),咨询供应商获取专业建议。
    - 安装时需遵循规定的电线剥离长度,以确保良好的电气连接。

    兼容性和支持


    兼容性:
    - 支持多种电线尺寸和类型。
    - 适用于多种PCB材料和钻孔方法。
    支持:
    - 提供详尽的技术手册和支持文档。
    - 厂商提供专业的技术支持服务,解答安装和使用过程中的问题。

    常见问题与解决方案


    1. 问题:端子与电线连接不良。
    解决方案:确保电线直径合适,正确剥离长度并使用指定工具进行压接。
    2. 问题:工作温度超出限制。
    解决方案:在极端环境下使用时,考虑安装散热装置。
    3. 问题:连接器接触不良。
    解决方案:检查连接器是否正确插入,必要时更换新的连接器。

    总结和推荐


    综合评估:
    - 优点:高可靠性、适应性强、多极选项、易于安装。
    - 缺点:对于特殊用途,可能需要额外的专业支持。
    推荐:
    - 强烈推荐给需要高性能板对线连接器的应用领域,尤其是在消费电子、通信设备和工业控制等领域。
    通过上述分析,可以看出JC Connector不仅在技术参数方面表现出色,在实际应用中也具备很强的可靠性和兼容性。无论是在设计阶段还是在最终的产品测试中,都能展现出其卓越的性能。

JC25-08HG参数

参数
针脚数 -
触头镀层厚度 -
类型 -
颜色 -
电缆间距 -
排数 -
触头镀层 -
电缆端接 -
包装方式 散装

JC25-08HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JC25-08HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JAPAN AUTOMATIC MACHINE JC25-08HG JC25-08HG数据手册

JC25-08HG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 0.3126
10+ ¥ 0.3074
30+ ¥ 0.2432
100+ ¥ 0.205
300+ ¥ 0.1876
1000+ ¥ 0.1737
库存: 898
起订量: 1 增量: 1000
交货地:
最小起订量为:1
合计: ¥ 0.31
