JC25-09HG

产品描述:
供应商型号: CSJ-ST50403069
供应商: 海外现货
标准整包数: 1

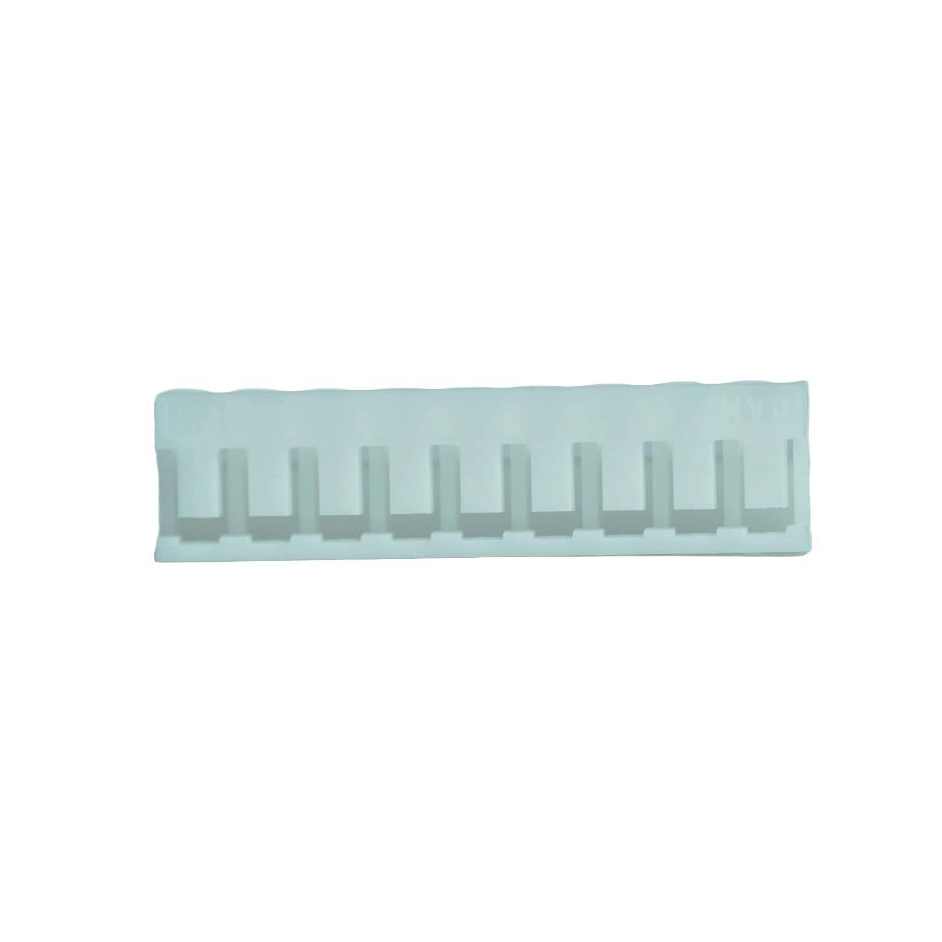

JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JC25-09HG

JC25-09HG概述


    产品简介


    JC Board in Connector 是一种高品质的连接器,适用于广泛的电子应用。它包括两种类型的端子:角度(Angle)和直插(Straight),并且这两种端子可以共用同一个外壳。该连接器具有从2到15极的多种选项,广泛应用于各种电子设备中,例如通信设备、工业控制系统、汽车电子系统等。

    技术参数


    以下是 JC Board in Connector 的关键技术参数:
    - 端子类型: 角度和直插
    - 极数: 2~15P
    - 极间间距: 2.5mm
    - 额定电压: AC/DC 250V
    - 额定电流: 3A
    - 耐电压: AC 1000V/1分钟
    - 绝缘电阻: ≥1000MΩ
    - 工作温度范围: -20°C ~ +85°C
    - 适用印刷电路板厚度: 1.2~1.6mm
    - 适用印刷电路板孔径: φ1.2mm(两侧/Both sides φ1.0±0.05mm)
    - 适用电线范围: AWG #22~#30

    产品特点和优势


    JC Board in Connector 具有以下几个显著的特点和优势:
    1. 双端子设计: 支持角度和直插两种类型的端子,提高了灵活性和应用范围。
    2. 统一的外壳设计: 角度和直插端子共用同一外壳,简化了装配过程。
    3. 宽广的工作温度范围: 适应严苛的工作环境,适用于多种应用场景。
    4. 高可靠性: 高耐压和高绝缘电阻确保长期稳定运行。
    5. 广泛应用: 适用于通信、工业控制、汽车等多个领域,满足多样化需求。

    应用案例和使用建议


    JC Board in Connector 可以应用于多种场景,例如:
    - 工业自动化设备: 在自动化生产线中用于信号传输和电力供应。
    - 汽车电子系统: 用于汽车内部的布线系统,确保系统的可靠性和稳定性。
    - 通信设备: 在通信基站中用于连接电源和其他信号线路。
    使用建议:
    1. 正确选择端子类型: 根据具体的应用需求选择合适的角度或直插端子。
    2. 合适的电路板设计: 确保电路板上的孔径符合规范要求,避免累积误差。
    3. 适配的电线规格: 选择合适的电线规格,确保连接器的性能不受影响。

    兼容性和支持


    - 兼容性: 该连接器与多种印刷电路板(P.C.B.)兼容,适用于不同尺寸的电线。
    - 技术支持: 提供详细的技术文档和适用的电线规格,用户可以随时联系制造商获取更多信息。

    常见问题与解决方案


    - 问题: 端子无法插入到连接器中。
    - 解决办法: 检查端子和连接器的尺寸是否匹配,确保正确的电线规格和切割长度。
    - 问题: 连接器耐压测试不通过。
    - 解决办法: 确认连接器是否按照规定进行了正确的安装和接线,检查是否有虚焊或松动的情况。

    总结和推荐


    综上所述,JC Board in Connector 是一款高性能、高可靠性的连接器,适用于各种电子应用场合。其独特的双端子设计和统一的外壳使其成为市场上的一款优质产品。该连接器在多种应用场景中表现优异,强烈推荐使用。
    如果您有任何疑问或需要更多技术支持,请联系制造商以获得帮助。

JC25-09HG参数

参数
排数 -
触头镀层 -
电缆端接 -
针脚数 -
触头镀层厚度 -
类型 -
颜色 -
电缆间距 -
包装方式 散装

JC25-09HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JC25-09HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JAPAN AUTOMATIC MACHINE JC25-09HG JC25-09HG数据手册

JC25-09HG封装设计

查看详情并下载
Symbol
Footprint
3D Model
