JB20-03HG

产品描述:
供应商型号: JB20-03HG
供应商: 云汉优选
标准整包数: 5000

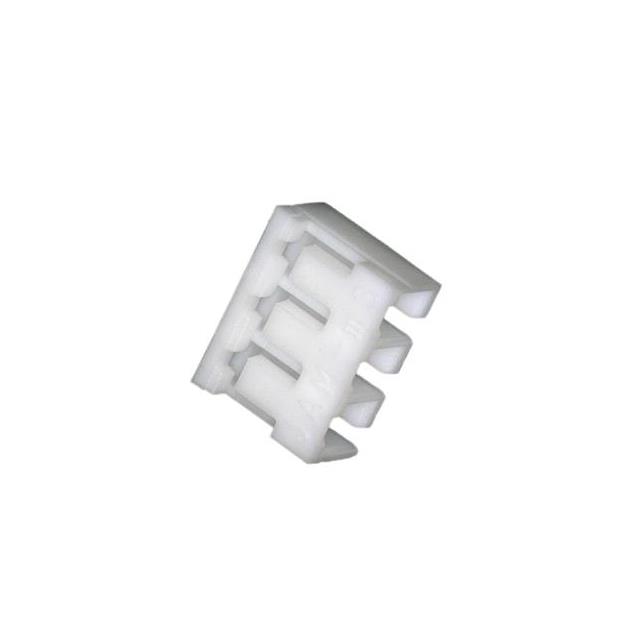

JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JB20-03HG

JB20-03HG概述

    电子元器件产品技术手册概述

    1. 产品简介


    本产品为一种板载连接器(Board in Connector),具有极数从2到16P的选择范围。连接器设计包括角型和直型两种终端类型,它们可以共享同一个外壳。这些连接器广泛应用于需要高度可靠电连接的场合,例如汽车电子、工业自动化、通信设备等。

    2. 技术参数


    - 极数: 极数范围从2P到16P。
    - 极间间距: 2.0mm。
    - 额定电压: AC/DC 250V。
    - 额定电流: 2A。
    - 绝缘电阻: ≥500MΩ。
    - 耐压: AC 1000V/1分钟。
    - 使用温度范围: -20°C 至 +85°C。
    - 适用印刷电路板厚度: 1.2mm 至 1.6mm。
    - 适用印刷电路板孔径: φ0.8mm(允许误差 ±0.05mm)。
    - 适用电线范围: AWG#24至#30。

    3. 产品特点和优势


    - 双终端类型: 可以选择角型和直型,增加了设计灵活性。
    - 高可靠性: 绝缘电阻≥500MΩ,耐压达到AC 1000V/1分钟。
    - 宽温范围: 工作温度范围从-20°C到+85°C,适用于各种环境。
    - 通用性强: 同一型号的连接器可以用于不同类型的电线和板厚,简化供应链管理。

    4. 应用案例和使用建议


    该连接器适用于多种应用场景,如车载电子系统、工业控制面板、数据中心和电信基础设施。例如,在汽车电子系统中,它可以用于连接仪表盘上的各类传感器。使用建议包括确保电线剥皮长度适中(2.0±0.2mm),选择合适的焊接机器(如JB-9500),并按照推荐的布局进行安装。

    5. 兼容性和支持


    该连接器与市场上常见的多种电线兼容,特别是AWG#24至#30的电线。此外,制造商提供了相应的压接工具和设备,以确保安装的稳定性和可靠性。对于特殊应用,如屏蔽线或同轴电缆,建议提前联系制造商获取技术支持。

    6. 常见问题与解决方案


    - 问题: 焊接时连接器不稳定。
    - 解决: 确保电线剥皮长度正确,并使用适当的焊接机器。
    - 问题: 连接器接触不良。
    - 解决: 检查电线直径是否符合要求,并重新压接电线。
    - 问题: 长时间使用后接触电阻增加。
    - 解决: 定期检查并更换老化的连接器,确保连接器接触良好。

    7. 总结和推荐


    总体而言,这款板载连接器具有广泛的适应性和高可靠性,适合于多种应用场景。其兼容性、良好的电气特性和易于维护的特点使其在市场上具有很强的竞争力。因此,强烈推荐给需要高性能连接解决方案的设计工程师和系统集成商。

JB20-03HG参数

参数
触头镀层厚度 -
类型 -
颜色 -
电缆间距 -
排数 -
触头镀层 -
电缆端接 -
针脚数 -
包装方式 散装

JB20-03HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JB20-03HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JAPAN AUTOMATIC MACHINE JB20-03HG JB20-03HG数据手册
