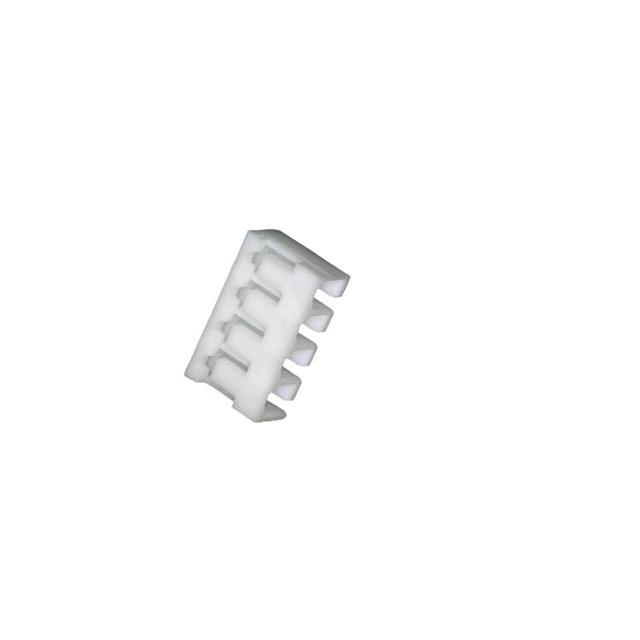

JB20-04HG

产品描述: Housing 1 4pin 压接 2mm
供应商型号: JB20-04HG
供应商: 云汉优选
标准整包数: 1000
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JB20-04HG

JB20-04HG概述

    电子元器件产品技术手册解析

    产品简介


    本产品为一款适用于印刷电路板(PCB)上的角形和直形端子连接器,型号为JB系列。JB连接器广泛应用于消费电子、工业自动化、通信设备等多个领域。产品设计灵活多样,支持极数范围从2至16极,适用于不同类型的电子产品连接需求。

    技术参数


    - 极数:2至16P
    - 极间间距:2.0mm
    - 定额电压:AC/DC 250V
    - 定额电流:2A
    - 耐压等级:AC 1000V/1分钟
    - 绝缘电阻:≥500MΩ
    - 使用温度范围:-20℃~+85℃
    - PCB适用厚度:1.2mm~1.6mm
    - PCB孔径:φ0.9mm(两侧孔径为φ0.8±0.05mm)
    - 适用电线范围:AWG #24至#30

    产品特点和优势


    - 双端子设计:提供角形和直形两种类型,可以共享相同的外壳,节省空间,提高安装效率。
    - 灵活兼容:适用于多种电线规格,便于根据具体应用场景选择合适的电线类型。
    - 优异绝缘性能:绝缘电阻高达500MΩ以上,确保连接器在高电压环境下的安全运行。
    - 广泛的温度适应性:-20℃到+85℃的工作温度范围使其适用于各种严苛环境。


    应用案例和使用建议


    该连接器可广泛应用于各类电子产品中,例如家用电器、工控设备、通信终端等。针对具体的PCB设计,需要注意的是,PCB孔径的设计需要适配连接器的尺寸要求。此外,在进行安装时,建议严格按照制造商提供的装配指南操作,以确保最佳性能。

    兼容性和支持


    该产品设计时充分考虑了与各种电线和PCB的兼容性,确保能够在广泛的电子产品中使用。同时,制造商提供了详尽的技术支持文档及安装指导,方便用户进行产品选型与应用。

    常见问题与解决方案


    - 问题1:如何选择合适的电线规格?
    - 解答:通常,对于普通应用场景,推荐使用AWG #24至#30的电线。如有特殊需求,如屏蔽线、同轴电缆等,请联系制造商获取定制方案。
    - 问题2:如何确定PCB孔径的大小?
    - 解答:PCB孔径应根据所选用连接器的具体规格进行设置。一般情况下,推荐孔径为φ0.9mm(两侧孔径为φ0.8±0.05mm)。对于硬质材料如通孔PCB,建议适当增大孔径,详细咨询制造商以获得更准确的建议。

    总结和推荐


    综上所述,JB系列连接器凭借其高度的灵活性、可靠的电气性能和宽广的应用范围,成为众多电子产品连接解决方案的理想选择。无论是家庭消费电子还是工业自动化设备,JB连接器都能提供稳定可靠的支持。强烈推荐在各种需要高可靠连接的应用场合中采用此产品。

JB20-04HG参数

参数
电缆端接 压接
针脚数 4pin
触头镀层厚度 -
类型 Housing
颜色 -
电缆间距 2mm
排数 1
触头镀层 -
包装方式 散装

JB20-04HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JB20-04HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JAPAN AUTOMATIC MACHINE JB20-04HG JB20-04HG数据手册

JB20-04HG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 0.1643
2000+ ¥ 0.15
3000+ ¥ 0.1449
库存: 4000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 164.3
