5CEBA5U19C8N

厂牌: INTEL
产品描述: 610.5KB 77000 29080 1.07V 1.13V BGA 贴片安装 19mm*19mm*1.35mm
供应商型号: 5CEBA5U19C8N-ND
供应商: Digi-Key
标准整包数: 1

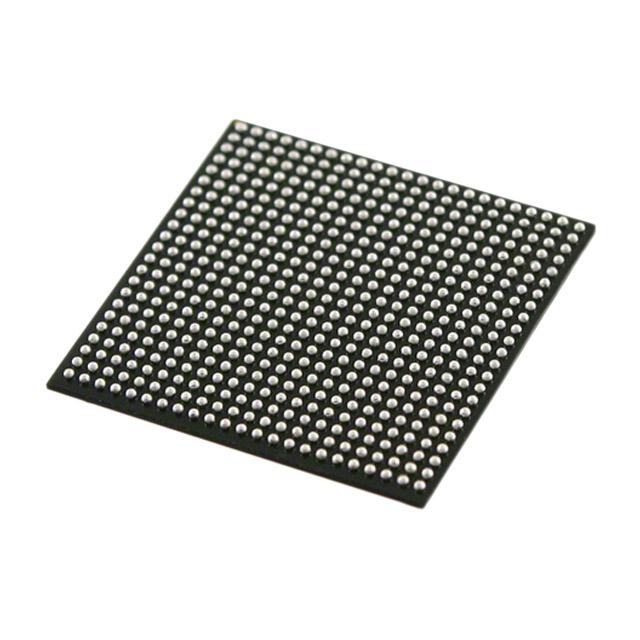

INTEL 现场可编程门阵列(FPGA) 5CEBA5U19C8N

5CEBA5U19C8N概述

    Cyclone V FPGA 技术手册概述

    产品简介


    Cyclone® V FPGA 是一种高性能、低功耗的现场可编程门阵列(FPGA),广泛应用于工业、无线通信、线缆通信、军事和汽车等多个领域。该系列产品提供了多种型号以适应不同的应用场景,涵盖了从低成本、低功耗到高性能处理能力的多样化需求。

    技术参数


    以下是Cyclone V FPGA的关键技术参数摘要:
    - 技术:采用TSMC 28纳米低功耗工艺技术,核心电压为1.1V。
    - 封装:支持无卤素线焊封装,提供多个引脚数兼容的封装选项。
    - 高密度FPGA结构:增强的8输入自适应逻辑模块(ALM)。
    - 内部存储块:M10K—10千位内存块,带软错误纠正码(ECC);MLAB—640位分布式LUTRAM,最多可使用25%的ALM作为MLAB存储。
    - 嵌入式硬IP:包括可变精度数字信号处理器(DSP)块,支持高达三重信号处理精度水平。
    - 嵌入式内存控制器:支持DDR3、DDR2及LPDDR2,具备16位和32位ECC支持。
    - 高速I/O接口:支持614 Mbps至6.144 Gbps的串行收发器速度。
    - 外部存储接口:支持PCIe Gen1和Gen2硬IP,多端口支持。
    - 时钟网络:全局时钟网络频率可达550 MHz。
    - 相位锁定环(PLL):提供精确的时钟合成和零延迟缓冲。
    - 配置功能:支持主动串行(AS)、被动串行(PS)、JTAG及快速被动并行(FPP)等多种配置模式。

    产品特点和优势


    Cyclone V FPGA 的显著特点和优势如下:
    - 更低功耗:采用先进的28纳米低功耗工艺,相比前一代产品,功耗降低高达40%。
    - 增强的逻辑集成和差异化能力:提供多达13.59兆位的嵌入式内存,8输入ALM和可变精度DSP。
    - 提高带宽容量:支持3.125 Gbps和6.144 Gbps的收发器速率。
    - 硬处理器系统(HPS):集成了双核Arm Cortex-A9 MPCore处理器,支持超过128 Gbps的峰值带宽。
    - 最低系统成本:仅需两个核心电压即可运行,提供低价的线焊封装选项。

    应用案例和使用建议


    Cyclone V FPGA 在多种应用中表现出色,例如:
    - 工业自动化:在工厂自动化系统中,用于实现高效的数据处理和控制。
    - 通信基础设施:在基站设备中,用于处理高速数据流。
    - 军事和航空:适用于高可靠性的实时数据处理和通信系统。
    使用建议:
    - 在工业自动化系统中,建议使用带有HPS的Cyclone V SE、SX或ST设备,以便于实现复杂的数据处理任务。
    - 在通信基础设施中,考虑到更高的数据传输速率,可以选择Cyclone V GT设备。

    兼容性和支持


    - 兼容性:Cyclone V FPGA 具有广泛的兼容性,可以与多种外部存储设备和外围设备无缝连接。
    - 支持和服务:英特尔公司提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这些产品。

    常见问题与解决方案


    - 问题1:设备启动时无法正常初始化。
    - 解决方案:检查电源电压是否稳定,确保所有引脚正确连接。
    - 问题2:数据传输过程中出现错误。
    - 解决方案:确认外部存储设备是否支持所需的ECC功能,检查配置文件是否正确。

    总结和推荐


    总体而言,Cyclone V FPGA 在众多方面展现了卓越的性能和灵活性,尤其是在低功耗、高性能处理和系统成本方面。对于需要高性能和灵活性的应用场景,强烈推荐选择Cyclone V FPGA。通过丰富的文档和支持资源,用户能够轻松地进行开发和调试,确保项目顺利进行。

5CEBA5U19C8N参数

参数
LAB/CLB数量 29080
逻辑元件数量 77000
最大工作供电电压 1.13V
最小工作供电电压 1.07V
总RAM位数 610.5KB
长*宽*高 19mm*19mm*1.35mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5CEBA5U19C8N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CEBA5U19C8N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5CEBA5U19C8N 5CEBA5U19C8N数据手册

5CEBA5U19C8N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 135.7408 ¥ 1124.9519
库存: 204
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1124.95
