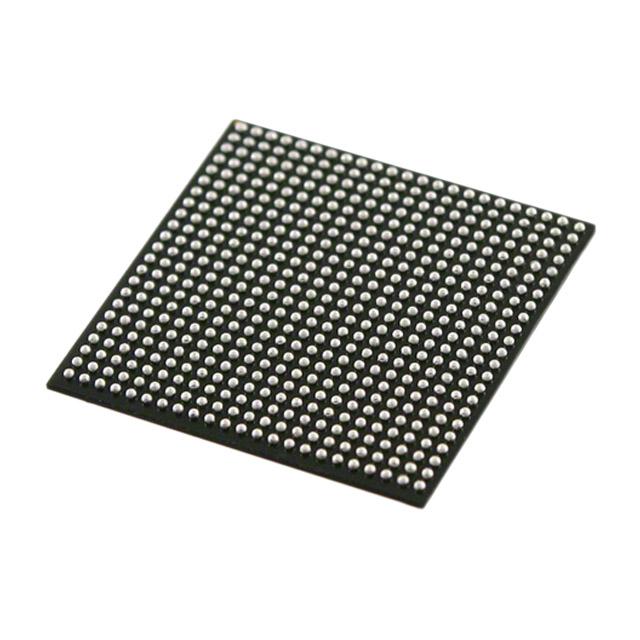

5CGXBC4C6U19C7N

厂牌: INTEL
产品描述: 349.375KB 50000 18868 1.07V 1.13V BGA 贴片安装 19mm*19mm*1.35mm
供应商型号: 5CGXBC4C6U19C7N-ND
供应商: Digi-Key
标准整包数: 1
INTEL 现场可编程门阵列(FPGA) 5CGXBC4C6U19C7N

5CGXBC4C6U19C7N概述

    Cyclone V 系列 FPGA 技术手册概述

    1. 产品简介


    Cyclone® V 系列是赛灵思(Altera)公司推出的一款高端可编程逻辑器件(FPGA),旨在满足高速、高带宽、低功耗的应用需求。这些设备不仅适用于工业、无线及线缆通信、军事和汽车市场的广泛应用,还特别强调了对电源效率和成本效益的关注。Cyclone V 系列包含多个子系列,每个子系列都针对不同的应用领域进行了优化设计。

    2. 技术参数


    Cyclone V 系列 FPGA 具有以下技术参数:
    - 工艺技术:采用 TSMC 的 28 纳米低功耗(28LP)工艺技术,核心电压为 1.1V。
    - 封装类型:提供多种焊线低卤素封装选项,支持多个设备密度,且具有兼容的封装外形以实现不同密度间的无缝迁移。
    - 高性能 FPGA 结构:增强的 8 输入自适应逻辑模块(ALM),每个模块包含四个寄存器。
    - 嵌入式硬核 IP 块:支持高达三精度级别的数字信号处理(DSP)块,每个 DSP 块内集成有嵌入式系数存储器。
    - 内存控制器:支持 DDR3、DDR2 和 LPDDR2 内存标准,并提供 16 位和 32 位 ECC 支持。
    - I/O 接口:支持 PCIe Gen1 和 Gen2 协议,具有多函数支持、端点和根端口。
    - 时钟网络:提供高达 550MHz 的全局时钟网络。
    - 锁相环(PLL):支持精度时钟合成、时钟延迟补偿和零延迟缓冲(ZDB)。
    - 高速串行接口:集成传输预加重和接收端均衡,支持 614Mbps 至 6.144Gbps 的速度。
    - 处理器系统(HPS):仅在 Cyclone V SE、SX 和 ST 子系列中提供,包括单核或多核 Arm Cortex-A9 MPCore 处理器,支持高达 925MHz 的频率。

    3. 产品特点和优势


    - 更低的功耗:采用 28 纳米低功耗工艺技术,较前一代产品最多降低 40% 的功耗。
    - 更强的逻辑整合能力:通过集成的 8 输入 ALM 和高达 13.59 兆位的嵌入式内存,实现更高的逻辑密度。
    - 增加的带宽容量:提供 3.125Gbps 和 6.144Gbps 的高速串行收发器,集成硬核内存控制器,提高数据传输速度。
    - 紧密集成的硬件系统:通过集成 Arm Cortex-A9 MPCore 处理器、硬核 IP 和 FPGA,提供强大的计算能力和高效的内存访问机制。
    - 最低的系统成本:仅需两个核心电压即可运行,提供成本效益高的焊线封装选项,并具备配置协议(CvP)和部分重配置等功能。

    4. 应用案例和使用建议


    Cyclone V 系列 FPGA 在多个应用领域得到了广泛使用,如:
    - 工业控制:通过集成的高速串行接口和嵌入式处理器,实现复杂的控制系统。
    - 无线通信:利用高带宽容量和多种 I/O 接口,适配不同通信协议。
    - 医疗设备:结合强大的处理能力和较低的功耗,用于医疗成像和诊断设备。
    - 汽车电子:凭借强大的计算能力和广泛的 I/O 接口,应用于先进的驾驶辅助系统。
    使用建议:
    - 针对需要高速数据处理的应用,选择支持 PCIe Gen2 协议和高性能 FPGA 结构的型号。
    - 在需要较高带宽容量的应用中,优先考虑配备 6.144Gbps 收发器的型号。
    - 对于成本敏感的应用,可以选择 Cyclone V E 或 Cyclone V GX 型号,以获得良好的性价比。

    5. 兼容性和支持


    Cyclone V 系列 FPGA 与多种外围设备和处理器系统兼容,如 Arm Cortex-A9 MPCore 处理器。厂商提供了全面的技术文档和支持服务,包括配置指南、应用笔记和在线技术支持,确保客户能够顺利部署和使用该系列产品。

    6. 常见问题与解决方案


    根据技术手册中的内容,以下是用户可能遇到的一些问题及其解决方案:
    - 问题:设备配置过程中遇到错误。
    解决方案:检查配置文件格式和内容,确保遵循正确的配置步骤。
    - 问题:设备无法达到预期的工作频率。
    解决方案:重新配置时钟设置,确保正确连接时钟源并调整适当的电压水平。
    - 问题:数据传输出现错误。
    解决方案:启用 ECC 支持,检查硬件连接和信号完整性。

    7. 总结和推荐


    Cyclone V 系列 FPGA 是一款功能强大、灵活性高且具有成本效益的器件,非常适合需要高带宽、低功耗和高性能计算的应用。该系列设备通过集成多种硬核 IP 块和丰富的 I/O 接口,为用户提供了广泛的适用性和便捷的开发体验。对于希望实现复杂系统和高性能应用的开发人员,强烈推荐选择 Cyclone V 系列 FPGA。

5CGXBC4C6U19C7N参数

参数
逻辑元件数量 50000
最大工作供电电压 1.13V
最小工作供电电压 1.07V
总RAM位数 349.375KB
LAB/CLB数量 18868
长*宽*高 19mm*19mm*1.35mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5CGXBC4C6U19C7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CGXBC4C6U19C7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5CGXBC4C6U19C7N 5CGXBC4C6U19C7N数据手册

5CGXBC4C6U19C7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
