5CEFA9F23I7N

厂牌: INTEL
产品描述: 1.6988525MB 301000 113560 1.07V 1.13V FBGA-484 贴片安装 23mm*23mm*1.35mm
供应商型号: 11MZ-5CEFA9F23I7N
供应商: 云汉优选
标准整包数: 1

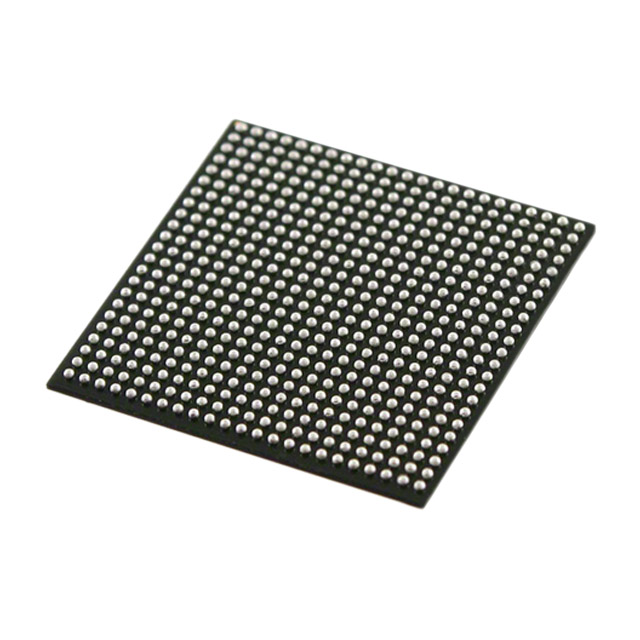

INTEL 现场可编程门阵列(FPGA) 5CEFA9F23I7N

5CEFA9F23I7N概述

    Cyclone V 系列电子元器件产品技术手册

    1. 产品简介


    Cyclone V系列是Intel(原Altera)公司设计的一系列高性能低功耗现场可编程门阵列(FPGA),适用于需要高带宽处理能力、成本敏感的应用。其主要功能包括:
    - 支持低功耗和高性能逻辑集成
    - 集成了硬核处理器系统(HPS)和各种IP核
    - 提供多种型号以适应不同应用场景
    应用领域:工业控制、无线通信、军事、汽车电子等领域。

    2. 技术参数


    以下是Cyclone V系列的主要技术参数:
    | 参数 | 描述 |

    | 技术 | 采用TSMC的28nm低功耗(28LP)工艺技术 |
    | 核心电压 | 1.1V |
    | 包装 | 无卤素线焊包装,RoHS认证 |
    | 高性能FPGA织物 | 增强型8输入自适应逻辑模块(ALM),内置软错误校正码(ECC) |
    | 内置内存块 | M10K - 10千比特(Kb)内存块;MLAB - 640比特分布式LUTRAM |
    | 内置硬IP模块 | 支持多达三种信号处理精度级别的可变精度DSP |
    | 外部存储控制器 | 支持DDR3、DDR2和LPDDR2,带16和32位ECC支持 |
    | 高速串行收发器 | 速率从614 Mbps到6.144 Gbps |
    | 时钟网络 | 最大550 MHz全局时钟网络,多级时钟分配 |
    | 锁相环 | 精确时钟合成,零延迟缓冲(ZDB) |

    3. 产品特点和优势


    - 更低的功耗:采用28LP工艺技术和丰富硬IP,功耗相比上一代降低高达40%。
    - 更强的逻辑集成和差异化能力:8输入ALM,高达13.59 Mb嵌入式内存,可变精度DSP模块。
    - 更高的带宽容量:3.125 Gbps和6.144 Gbps收发器,内置硬核存储控制器。
    - HPS硬核处理器系统:包含双核Arm Cortex-A9 MPCore处理器,集成硬IP和FPGA。

    4. 应用案例和使用建议


    应用案例:
    - 在工业自动化控制系统中,Cyclone V系列产品常用于实现高带宽数据处理和实时控制。
    - 在无线通信设备中,用于实现高速数据传输和处理。
    使用建议:
    - 在选择Cyclone V系列具体型号时,可根据应用所需的逻辑元素、DSP块数量及内存容量来确定。
    - 在设计时考虑电源管理和时钟网络的设计,以确保系统稳定性和高效运行。

    5. 兼容性和支持


    - 兼容性:Cyclone V系列产品广泛兼容现有硬件和软件生态系统,便于集成和开发。
    - 支持和维护:Intel提供全面的技术文档和工具支持,包括Quartus Prime软件、Altera SDK等。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开机后无法正常配置 | 检查配置模式选择是否正确,重新加载配置文件 |
    | 设备启动后温度过高 | 检查散热系统,确保良好通风 |
    | 数据传输速率不稳定 | 重新配置时钟树,优化时钟频率和稳定性 |

    7. 总结和推荐


    Cyclone V系列FPGA以其出色的性能、低功耗和高集成度成为市场上极具竞争力的产品。它在多个应用领域表现优异,适合用于需要高带宽和高性能计算的场合。因此,对于需要高性能低功耗的电子设备,强烈推荐使用Cyclone V系列产品。

5CEFA9F23I7N参数

参数
LAB/CLB数量 113560
逻辑元件数量 301000
最大工作供电电压 1.13V
最小工作供电电压 1.07V
总RAM位数 1.6988525MB
长*宽*高 23mm*23mm*1.35mm
通用封装 FBGA-484
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5CEFA9F23I7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CEFA9F23I7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5CEFA9F23I7N 5CEFA9F23I7N数据手册

5CEFA9F23I7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
