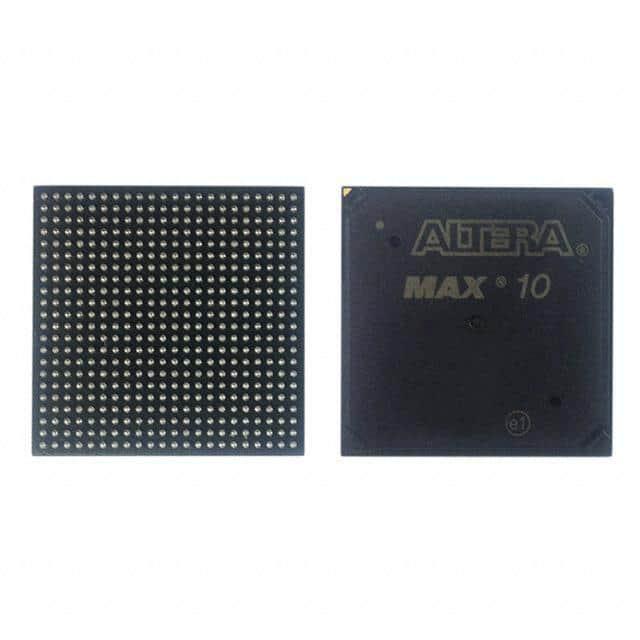

10M04DCU324C8G

厂牌: INTEL
产品描述: 189Kbit 4000 250 1.15V 1.25V UBGA-324 贴片安装 15mm*15mm*1.4mm
供应商型号: 10M04DCU324C8G
供应商: 云汉优选
标准整包数: 10
INTEL 现场可编程门阵列(FPGA) 10M04DCU324C8G

10M04DCU324C8G概述

    Intel® MAX® 10 FPGA Device Overview

    产品简介


    Intel® MAX® 10 FPGA(现场可编程门阵列)是一种单芯片、非易失性低成本可编程逻辑器件,旨在集成系统组件的理想组合。它适用于系统管理、IO扩展、通信控制平面以及工业、汽车和消费类应用。

    技术参数


    - 主要功能:内部存储的双配置闪存、用户闪存内存、即时启动支持、集成模拟数字转换器(ADC)、单芯片Nios II软核处理器支持。
    - 技术规格:
    - 技术平台:55纳米TSMC嵌入式闪存(Flash + SRAM)工艺技术。
    - 内核架构:4输入查找表(LUT)和单寄存器逻辑元素(LE),嵌入式RAM和用户闪存内存。
    - 时钟网络:全局时钟支持,高速频率在时钟网络中。
    - ADC:12位逐次逼近寄存器(SAR)型,最高可达17个模拟输入,累计采样率最高达1百万次每秒(MSPS)。
    - 时钟网络:支持全局时钟,高频率时钟在时钟网络中。
    - PLL:模拟型,低抖动,高精度时钟合成,零延迟缓冲,多输出引脚。
    - GPIO:多种I/O标准支持,片上终端(OCT),最高可达830兆比特每秒(Mbps)LVDS接收器,800 Mbps LVDS发射器。
    - 外部存储接口(EMIF):最高支持600 Mbps,DDR3、DDR3L、DDR2、LPDDR2。
    - 供电方案:单、双供电设备选项,动态控制输入缓冲器电源下电,休眠模式用于动态功耗降低。

    产品特点和优势


    - 简单快速配置:内部闪存可以在不到10毫秒内完成设备配置。
    - 灵活性与集成度:单一设备集成了PLD逻辑、RAM、闪存、数字信号处理(DSP)、ADC、锁相环(PLL)和I/O。
    - 低功耗:睡眠模式可以显著减少待机电流,显著降低功耗并可在不到1毫秒内恢复。
    - 生产效率工具:提供Intel Quartus® Prime Lite版(免费许可证)、Platform Designer(标准版)系统集成工具、DSP Builder for Intel FPGAs、Nios® II嵌入式设计套件(EDS)。
    - 高可靠性:基于TSMC的55nm嵌入式闪存工艺技术,20年生命周期保证。

    应用案例和使用建议


    - 应用案例:系统管理、I/O扩展、通信控制平面、工业自动化、汽车电子、消费电子产品。
    - 使用建议:
    - 为确保高性能,特别是对于600 Mbps的数据传输速率,需使用速度等级为-6的设备。
    - 根据不同的温度范围选择合适的产品线,例如商业级、工业级或汽车级。

    兼容性和支持


    - 兼容性:部分设备支持DDR3、DDR3L、DDR2、LPDDR2外部存储接口,但需要特定的密度和封装组合。
    - 支持:Intel Quartus Prime软件提供设计工具支持,用户可通过该软件验证引脚迁移兼容性。

    常见问题与解决方案


    - 问题1:如何确定设备的速度等级?
    - 解决方案:根据应用需求选择合适的设备速度等级,如商业级(T = 0°C至85°C)、工业级(T = -40°C至100°C)、汽车级(T = -40°C至125°C)。联系当地销售代表获取更多支持。
    - 问题2:如何实现远程系统升级?
    - 解决方案:利用设备的闪存存储功能,通过远程更新闪存来实现系统升级。

    总结和推荐


    Intel® MAX® 10 FPGA是一款集高性能、低功耗、灵活性于一体的可编程逻辑器件,特别适合需要高可靠性和高灵活性的应用场合。其丰富的资源和支持工具使得开发者能够高效地进行设计和开发。对于追求高性价比的项目,推荐使用Intel® MAX® 10 FPGA作为首选解决方案。

10M04DCU324C8G参数

参数
最大工作供电电压 1.25V
最小工作供电电压 1.15V
总RAM位数 189Kbit
LAB/CLB数量 250
逻辑元件数量 4000
长*宽*高 15mm*15mm*1.4mm
通用封装 UBGA-324
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

10M04DCU324C8G厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

10M04DCU324C8G数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 10M04DCU324C8G 10M04DCU324C8G数据手册

10M04DCU324C8G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 97.632
100+ ¥ 93.564
500+ ¥ 89.496
库存: 500
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 976.32
