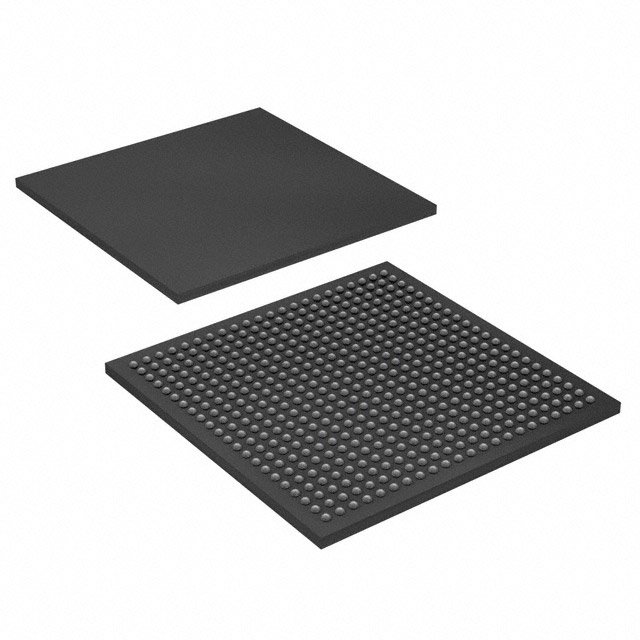

10CL016YF484I7G

厂牌: INTEL
产品描述: 504Kbit 15408 963 FBGA-484 贴片安装
供应商型号: 989-10CL016YF484I7G
供应商: Mouser
标准整包数: 1
INTEL 现场可编程门阵列(FPGA) 10CL016YF484I7G

10CL016YF484I7G概述

    Intel® Cyclone® 10 LP FPGA 技术手册

    1. 产品简介


    Intel® Cyclone® 10 LP FPGA 是英特尔专为低功耗、低成本设计的产品,适用于大批量生产和成本敏感的应用场景。该系列FPGA提供高密度可编程逻辑门阵列、内部资源以及通用输入输出(GPIO),能够满足芯片间扩展及接口连接的需求。Intel Cyclone 10 LP架构适用于众多领域的智能连接终端应用,包括工业和汽车、广播和通信、计算与存储、政府军事和航空航天、医疗、消费类电子以及智能能源等领域。

    2. 技术参数


    Intel Cyclone 10 LP FPGA 的技术规格如下:
    | 资源 | 10CL006 | 10CL010 | 10CL016 | 10CL025 | 10CL040 | 10CL055 | 10CL080 | 10CL120 |
    |
    | 逻辑元素 (LE) | 6,272 | 10,320 | 15,408 | 24,624 | 39,600 | 55,856 | 81,264 | 119,088 |
    | M9K内存块 | 30 | 46 | 56 | 66 | 126 | 260 | 305 | 432 |
    | 18×18乘法器 | 15 | 23 | 56 | 66 | 126 | 156 | 244 | 288 |
    | PLL | 2 | 2 | 4 | 4 | 4 | 4 | 4 | 4 |
    | 全局时钟数 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 20 |
    | 最大I/O | 176 | 176 | 340 | 150 | 325 | 321 | 423 | 525 |
    | 最大LVDS | 65 | 65 | 137 | 52 | 124 | 132 | 178 | 230 |

    3. 产品特点和优势


    Intel Cyclone 10 LP FPGA 拥有多项独特功能和优势:
    - 成本效益:基于低功耗和低成本的FPGA技术,适合大规模生产。
    - 高性能:具备丰富的逻辑单元、乘法器和内存块,支持广泛的计算和处理需求。
    - 灵活的配置选项:支持多种封装类型、温度等级和电压选择,确保在不同应用场景中的适用性。
    - 强大的IP套件:配备全系列DSP IP套件,适用于算法加速和复杂的信号处理任务。

    4. 应用案例和使用建议


    应用案例:
    Intel Cyclone 10 LP FPGA 广泛应用于工业控制、无线通信基站、云计算服务器以及医疗设备等领域。例如,在工业自动化中,可以用于机器视觉系统中的图像处理,提升系统的响应速度和准确性。
    使用建议:
    - 在选择器件时,根据具体的应用需求确定所需的逻辑元素数量、内存容量以及I/O接口类型。
    - 使用 Intel Quartus Prime Lite Edition 软件进行设计开发,以充分利用工具的功能和便利性。

    5. 兼容性和支持


    Intel Cyclone 10 LP FPGA 支持多种I/O标准,并提供灵活的迁移路径,方便在不同型号之间转换。此外,厂商还提供了全面的支持和服务,包括技术文档、在线论坛和专业培训课程。

    6. 常见问题与解决方案


    常见问题:
    - 问题1:如何正确设置器件的电源电压?
    - 问题2:如何进行器件的配置?
    解决方案:
    - 答案1:根据器件的数据手册,确认所需的电源电压范围,并使用合适的电源管理方案进行供电。
    - 答案2:使用 Active Serial (AS) 或 Passive Serial (PS) 配置方案进行器件配置,确保数据完整性并启用数据压缩功能。

    7. 总结和推荐


    综上所述,Intel Cyclone 10 LP FPGA 凭借其成本效益、高性能和广泛的适用性,成为一款理想的中低端FPGA解决方案。对于需要灵活逻辑处理和高性能信号处理的应用,推荐选用该系列产品。无论是在工业自动化、通信基础设施还是消费电子产品中,Intel Cyclone 10 LP FPGA 都能提供卓越的性能和可靠的解决方案。

10CL016YF484I7G参数

参数
总RAM位数 504Kbit
LAB/CLB数量 963
逻辑元件数量 15408
最大工作供电电压 -
最小工作供电电压 -
通用封装 FBGA-484
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

10CL016YF484I7G厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

10CL016YF484I7G数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 10CL016YF484I7G 10CL016YF484I7G数据手册

10CL016YF484I7G封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 39.787 ¥ 336.2002
25+ $ 37.1088 ¥ 313.5694
120+ $ 35.196 ¥ 297.4062
库存: 80
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 336.2
直接购买
加入购物车
