首页  >  产品百科  >  EP3C5M164C8N

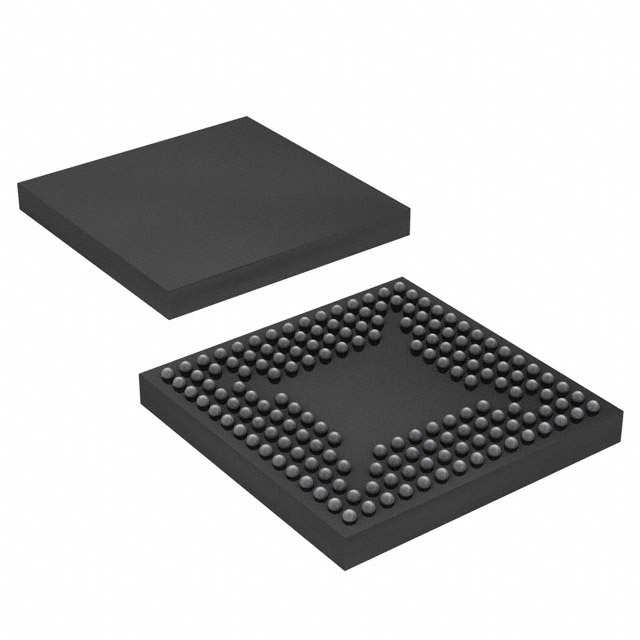

EP3C5M164C8N

厂牌: INTEL
产品描述: 414Kbit 5136 321 1.15V 1.25V BGA 贴片安装 8mm*8mm*850μm
供应商型号: 544-3311-ND
供应商: Digi-Key
标准整包数: 1
INTEL 现场可编程门阵列(FPGA) EP3C5M164C8N

EP3C5M164C8N概述

    文章:Cyclone III FPGA系列器件手册

    产品简介


    Altera公司的Cyclone III FPGA系列是专为高容量、低功耗和成本敏感的应用而设计的可编程逻辑器件。该系列基于台湾半导体制造公司(TSMC)的低功耗(LP)工艺技术,通过硅片优化和软件功能降低功耗,提供最理想的解决方案。Cyclone III系列分为两个变体:Cyclone III和Cyclone III LS,后者具备安全功能。这两种变体的逻辑元素数量范围从5K到200K,存储容量从0.5 Mbit到8 Mbit,静态功耗低于四分之一瓦特。Cyclone III LS还提供了多个安全功能,如配置安全、路由架构优化和物理及功能隔离,以保护IP免受篡改、反向工程和克隆。

    技术参数


    Cyclone III FPGA系列的关键技术规格如下:
    - 逻辑元素:从5K到200K不等。
    - 内存块:每个M9K内存块提供9 Kbits的片上存储,频率高达315 MHz(Cyclone III)/ 274 MHz(Cyclone III LS)。
    - 乘法器:Cyclone III系列支持多达288个乘法器,Cyclone III LS系列支持多达396个乘法器。
    - PLL:每个器件最多4个PLL,每个PLL有5个输出。
    - 全局时钟网络:每个器件包含20个全局时钟网络。
    - 最大用户I/O:从182到535个不等。
    - 封装选项:包括E144、M164、P240、F256、U256、F324、F484、U484和F780等多种选择。
    - I/O标准:支持单端和差分标准,如LVTTL、LVCMOS、SSTL、HSTL、PCI、PCI-X、LVPECL、BLVDS、LVDS、mini-LVDS、RSDS和PPDS。
    - 高速差分接口:支持BLVDS、LVDS、mini-LVDS、RSDS和PPDS,最高传输速率可达875 Mbps(Cyclone III)/ 740 Mbps(Cyclone III LS)。

    产品特点和优势


    Cyclone III FPGA系列具有以下独特的功能和优势:
    - 最低功耗:采用TSMC低功耗工艺技术和Altera功率感知设计流程,支持热插拔操作。
    - 设计安全性:Cyclone III LS系列提供了多种安全功能,包括配置安全、设计分离流和内部振荡器,保障IP的安全性。
    - 高系统集成度:提供高内存与逻辑比、高I/O计数、可调节I/O斜率和多协议支持,增强信号完整性。
    - 动态可重构性:支持动态重构以改变相位偏移、频率倍频或除频,无需重新配置器件。
    - 广泛支持:支持DDR、DDR2、SDR SDRAM和QDRII SRAM等多种外部内存接口。

    应用案例和使用建议


    Cyclone III FPGA系列广泛应用于多个领域,如通信、工业控制、消费电子和医疗设备等。例如,在无线通信基站中,可以用于实现基带处理和射频信号处理。在使用Cyclone III FPGA时,建议:
    - 在设计初期就考虑功耗管理,合理分配资源,以提高能效。
    - 利用Quartus II软件工具进行布局布线,简化设计流程,提高系统稳定性。
    - 对于需要高性能的系统,可利用动态可重构性来优化系统性能。

    兼容性和支持


    Cyclone III FPGA系列与多种电子元器件和其他设备兼容,支持垂直迁移,方便后续的扩展和升级。Altera公司提供了丰富的支持服务,包括文档资料、开发工具和技术支持,确保用户能够充分利用器件的功能。

    常见问题与解决方案


    根据技术手册中的常见问题和解决方案,以下是几个用户可能会遇到的问题及其解决方法:
    - 问题1:如何实现功耗优化?
    解决方案:利用Altera功率感知设计流程,合理分配资源,使用低功耗工艺技术。

    - 问题2:如何启用配置安全?
    解决方案:使用AES 256位密钥进行配置安全,通过Quartus II软件配置设计分离流。

    - 问题3:如何解决信号完整性问题?
    解决方案:利用可调I/O斜率控制和校准内部匹配电阻,优化信号传输质量。

    总结和推荐


    Cyclone III FPGA系列作为一款高性价比、低功耗、高集成度的可编程逻辑器件,具备强大的功能和灵活性。其卓越的功耗管理和丰富安全功能使其成为高容量应用的理想选择。我们强烈推荐Cyclone III FPGA系列用于需要高性能、低功耗和多功能集成的应用场景。

EP3C5M164C8N参数

参数
逻辑元件数量 5136
最大工作供电电压 1.25V
最小工作供电电压 1.15V
总RAM位数 414Kbit
LAB/CLB数量 321
长*宽*高 8mm*8mm*850μm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

EP3C5M164C8N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EP3C5M164C8N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL EP3C5M164C8N EP3C5M164C8N数据手册

EP3C5M164C8N封装设计

查看详情并下载
Symbol
Footprint
3D Model
