首页  >  产品百科  >  5AGXBB3D4F35I5G

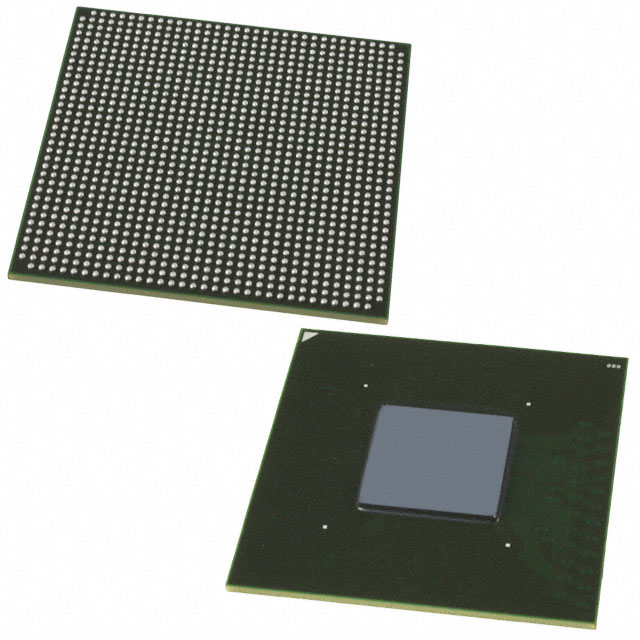

5AGXBB3D4F35I5G

厂牌: INTEL
产品描述: 2.363037MB 362000 17110 1.07V 1.13V FBGA-1152 贴片安装
供应商型号: 989-5AGXBB3D4F35I5G
供应商: Mouser
标准整包数: 1
INTEL 现场可编程门阵列(FPGA) 5AGXBB3D4F35I5G

5AGXBB3D4F35I5G概述

    Arria V Device Datasheet:技术手册综述

    1. 产品简介


    Arria V系列是Altera(现为Intel的一部分)推出的高性能FPGA产品线,涵盖GX、GT、SX和ST四种型号。这些设备主要用于高速信号处理、通信系统、工业自动化、医疗设备等领域。Arria V系列支持多种配置方式,并具备优异的I/O性能和低功耗特性。

    2. 技术参数


    Arria V系列产品的技术参数如下:
    | 参数名称 | 最小值 | 典型值 | 最大值 | 单位 |

    | VCC核心电压 | 1.07 | 1.1 | 1.13 | V |
    | VCC外围电路 | 1.07 | 1.1 | 1.13 | V |
    | 配置引脚电压 | 3.135 | 3.3 | 3.465 | V |
    | 辅助电源 | 2.375 | 2.5 | 2.625 | V |
    | 输入电压 | -0.5 | - | 3.6 | V |
    | 输出电压 | 0 | - | VCCIO | V |
    | 结温 | 0 | - | 85 | °C |
    此外,根据不同的速度等级(-C4、-I5、-C5、-C6等),具体数值会有所不同。例如,对于商业级和工业级应用,温度范围分别为0到85°C和-40到100°C。

    3. 产品特点和优势


    Arria V系列FPGA的主要特点和优势如下:
    - 高性能:支持高达3.2Gbps的数据传输速率,具有出色的信号处理能力。
    - 高可靠性:采用严格的电源管理和温度控制机制,确保长期稳定运行。
    - 多用途:广泛应用于通信、工业控制、医疗等多个领域,提供灵活的应用可能性。
    - 易于集成:支持多种配置方式,如主动串行(AS)和被动串行(PS)配置,方便系统集成。

    4. 应用案例和使用建议


    Arria V系列常用于通信系统的前向纠错(FEC)编码器、数据中心的高速交换机以及工业自动化控制设备。使用建议包括:
    - 确保所有电源电压都符合规定的范围,避免电压波动影响性能。
    - 使用推荐的温度范围进行测试和部署,以确保可靠运行。
    - 对于高数据率的应用,如3.2Gbps以上,需特别关注时钟网络和电源的稳定性。

    5. 兼容性和支持


    Arria V系列产品与不同制造商的设备具有良好兼容性。Altera(Intel)提供了详细的技术文档和支持服务,包括软件工具、配置指南和技术论坛等,以帮助用户快速上手和解决问题。

    6. 常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    - Q:如何解决配置失败的问题?
    - A: 检查电源电压和配置文件是否正确;如果使用AS配置,检查DCLK频率是否满足要求。

    - Q:系统初始化时出现异常怎么办?
    - A: 确认初始化序列的顺序和时间是否正确,必要时参考技术手册进行重新初始化。

    7. 总结和推荐


    总体而言,Arria V系列FPGA凭借其强大的性能、高度的可靠性和广泛的适用性,在众多领域展现出强大的竞争力。对于需要高性能、高可靠性的应用场景,强烈推荐使用Arria V系列FPGA。同时,Intel提供的丰富技术支持也为用户的开发和部署提供了有力保障。

5AGXBB3D4F35I5G参数

参数
最小工作供电电压 1.07V
总RAM位数 2.363037MB
LAB/CLB数量 17110
逻辑元件数量 362000
最大工作供电电压 1.13V
通用封装 FBGA-1152
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

5AGXBB3D4F35I5G厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5AGXBB3D4F35I5G数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5AGXBB3D4F35I5G 5AGXBB3D4F35I5G数据手册

5AGXBB3D4F35I5G封装设计

查看详情并下载
Symbol
Footprint
3D Model
