EP4CE40F23C6N

厂牌: INTEL
产品描述: 141.75KB 39600 2475 1.15V 1.25V BGA 贴片安装 23mm*23mm*1.75mm
供应商型号: 544-2837-ND
供应商: Digi-Key
标准整包数: 1

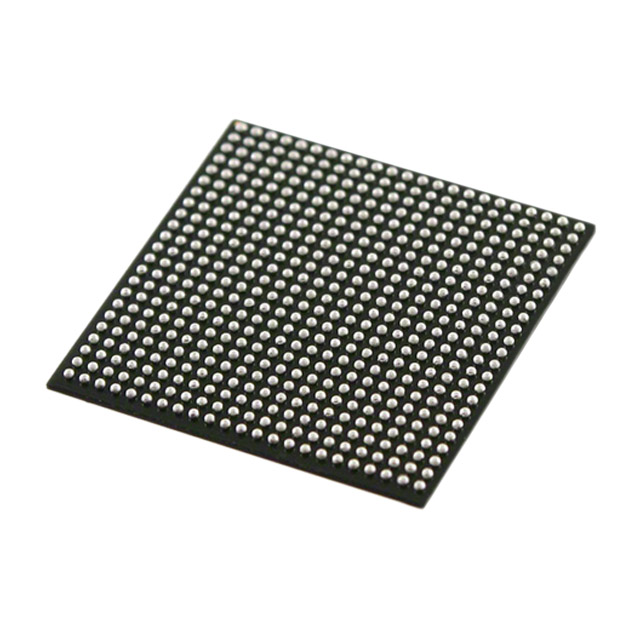

INTEL 现场可编程门阵列(FPGA) EP4CE40F23C6N

EP4CE40F23C6N概述


    产品简介


    Cyclone IV 设备简介
    Cyclone IV 系列是赛灵思(Altera)推出的一种高性能且低功耗的可编程逻辑器件(FPGA),广泛应用于通信、汽车、工业控制等领域。Cyclone IV 设备的主要功能包括高速数据传输、接口适配、信号处理等,使其成为各种复杂系统的核心组件。它的主要应用领域包括但不限于无线通信、工业自动化、医疗设备和消费电子产品。

    技术参数


    电气特性和性能参数:
    - 核心电压:
    - Cyclone IV E 系列:1.0V 和 1.2V
    - Cyclone IV GX 系列:1.2V

    - 工作温度范围:
    - 商用:0°C 至 85°C
    - 工业级:-40°C 至 100°C
    - 扩展温度:-40°C 至 125°C
    - 汽车级:-40°C 至 125°C

    - 电源电压:
    - 内核电压:1.15V 至 1.25V
    - 输出缓冲区电压:1.14V 至 3.465V
    - PLL 电压:1.16V 至 1.24V
    - I/O 银行电压:
    - 3.3V, 3.0V, 2.5V, 1.8V, 1.5V, 1.2V
    - 差分时钟输入电压:
    - 3.135V 至 3.465V
    支持的电气特性:
    - 电源电流:
    - I/O 泄漏电流:0μA 至 10μA
    - 输入泄漏电流:0μA 至 10μA
    - 输出泄漏电流:0μA 至 10μA
    - 工作条件:
    - 最大存储温度:-65°C 至 150°C
    - 最大工作结温:-40°C 至 125°C
    工作环境:
    - 绝对最大额定值:
    - 核心电压:-0.5V 至 1.8V
    - I/O 银行电压:-0.5V 至 3.75V
    - 差分时钟输入电压:-0.5V 至 4.5V
    - 存储温度:-65°C 至 150°C
    - 工作结温:-40°C 至 125°C

    产品特点和优势


    Cyclone IV 设备的特点和优势:
    - 高性能和低功耗:Cyclone IV 系列在保持高性能的同时,显著降低了功耗,使其适用于多种电池供电的应用。

    - 宽广的工作温度范围:支持从商用到汽车级的宽广工作温度范围,确保设备在恶劣环境下的稳定运行。

    - 强大的 I/O 支持:提供多种 I/O 电压选择,适应不同的应用场景和接口标准。

    - 灵活的配置选项:支持多种速度等级(C6, C7, C8, I7, I8L 等),可以根据具体应用需求进行选择。

    - 先进的 ESD 性能:具备高可靠性,通过 HBM 和 CDM 测试,确保在组装和运输过程中的安全。

    应用案例和使用建议


    应用场景:
    - 通信设备:例如无线通信基站、路由器和交换机。
    - 工业自动化:如机器人控制系统、工厂自动化设备。
    - 医疗设备:用于医疗成像、监护仪等高精度要求的场合。
    - 消费电子产品:如智能手机、平板电脑等移动设备。
    使用建议:
    - 热管理:由于工作结温范围较宽,需要良好的散热设计以避免过热。
    - 电源管理:确保所有电源供应严格单调上升,以避免电源波动对芯片的影响。
    - 信号完整性:在高速数据传输应用中,需特别注意信号完整性和反射问题。

    兼容性和支持


    兼容性:
    - Cyclone IV 设备与多种 I/O 标准兼容,包括但不限于 LVCMOS、LVDS、HSTL、SSTL 等。
    - 支持多种电压等级,方便与不同供应商的组件协同工作。
    支持与维护:
    - Altera(现为 Intel FPGA)提供详尽的技术文档和支持,包括但不限于技术手册、参考设计和在线论坛。
    - 用户可以访问 Altera 官方网站获取最新的软件工具和更新。

    常见问题与解决方案


    常见问题与解决方案:
    - 电源管理问题:确保所有电源按顺序正确上电,并在规定时间内达到稳定状态。可以使用专用电源管理芯片来简化电源管理。

    - 温度相关问题:如果出现过热问题,可以考虑增加散热片或风扇,或者调整系统布局以提高空气流通。

    - 信号完整性问题:在高速应用中,应使用适当的阻抗匹配网络和去耦电容来减少信号反射和噪声。

    总结和推荐


    总结与推荐:
    Cyclone IV 系列设备以其高性能、低功耗和广泛的温度范围,成为多种应用场景的理想选择。特别是其出色的热管理和灵活的配置选项,使得它在复杂的嵌入式系统和工业应用中表现优异。对于寻求高性能、高可靠性的 FPGA 解决方案的用户,Cyclone IV 设备是一个非常值得推荐的选择。

EP4CE40F23C6N参数

参数
总RAM位数 141.75KB
LAB/CLB数量 2475
逻辑元件数量 39600
最大工作供电电压 1.25V
最小工作供电电压 1.15V
长*宽*高 23mm*23mm*1.75mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

EP4CE40F23C6N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EP4CE40F23C6N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL EP4CE40F23C6N EP4CE40F23C6N数据手册

EP4CE40F23C6N封装设计

查看详情并下载
Symbol
Footprint
3D Model
