EP20K100EQC240-2

厂牌: INTEL
产品描述: 52Kbit 4160 416 1.71V 1.89V QFP 贴片安装 32mm*32mm*3.4mm
供应商型号: CSJ-ST31456944
供应商: 海外现货
标准整包数: 1

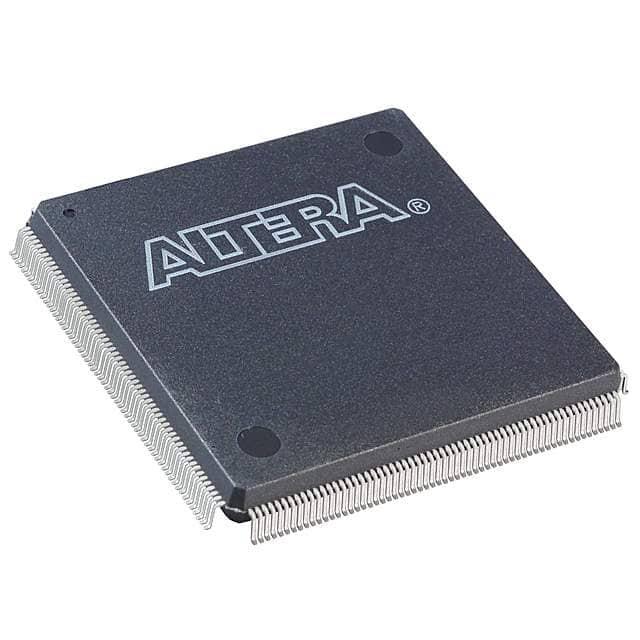

INTEL 现场可编程门阵列(FPGA) EP20K100EQC240-2

EP20K100EQC240-2概述

    APEX 20K Programmable Logic Device Family: A Comprehensive Overview

    1. 产品简介


    Altera Corporation推出的APEX 20K系列是行业首款系统级可编程芯片(SOPC)集成型可编程逻辑器件(PLD)。该系列产品通过多核架构将查找表(LUT)逻辑、乘积项逻辑及嵌入式内存有机结合,能够支持复杂的数学计算、数字信号处理(DSP)以及高速状态机设计等多种应用需求。主要用途涵盖电信、网络设备、消费电子等多个领域。

    2. 技术参数


    | 参数 | 典型值 | 最大值 |
    |
    | 系统门数(典型) | 30,000 - 1,500,000
    | 逻辑单元(LEs) | 1,200 - 51,840
    | 嵌入式系统块(ESBs) | 12 - 216
    | RAM位数(最大) | 24,576 - 442,368
    | 宏单元(最大) | 192 - 3,456
    | 用户I/O引脚数(最大) | 128 - 808

    3. 产品特点和优势


    - 多核架构:集成查找表逻辑、乘积项逻辑及嵌入式内存,实现高性能计算。
    - 高密度:高达1.5百万系统门、51,840个逻辑单元和442,368个RAM位,满足多种复杂设计需求。
    - 低功耗:支持1.8V和2.5V供电电压,具备节能模式。
    - 高灵活性:多达四个相位锁定环(PLL),提供灵活的时钟管理。
    - 强大I/O功能:支持多种高速接口标准,如DDR SDRAM和ZBT SRAM。

    4. 应用案例和使用建议


    APEX 20K广泛应用于高性能计算、通信设备和消费电子产品中。例如,在网络交换机中可以用于实现高性能的路由表查找功能;在数字信号处理器中,可以通过嵌入式内存优化性能。
    使用建议:
    - 在设计中充分利用嵌入式系统块(ESBs)以减少外部存储器的需求。
    - 利用多个全局时钟信号进行高效时钟分配,提高系统稳定性。
    - 考虑利用多核架构的优势,将不同类型的逻辑功能集成到一个芯片中。

    5. 兼容性和支持


    - 兼容性:支持多种电源电压和I/O标准,包括LVDS、LVPECL、PCI、PCI-X等,能够方便地与其他设备接口。
    - 软件支持:提供Altera Quartus II开发系统,支持HDl、VHDL/Verilog设计输入,提供全面的仿真和时序分析功能。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 设备配置失败 | 检查配置文件完整性,确保电源稳定。 |
    | I/O性能不足 | 调整I/O标准设置,检查电源电压。 |
    | 时钟信号不稳定 | 重新配置PLL参数,确保电源电压稳定。|

    7. 总结和推荐


    APEX 20K系列提供了强大的可编程能力和卓越的性能,特别是在高密度设计和低功耗方面表现突出。其多核架构和丰富的片上资源使其成为各种高性能应用的理想选择。强烈推荐在需要高性能计算、复杂I/O接口及高密度集成的设计中使用APEX 20K系列器件。

EP20K100EQC240-2参数

参数
总RAM位数 52Kbit
LAB/CLB数量 416
逻辑元件数量 4160
最大工作供电电压 1.89V
最小工作供电电压 1.71V
长*宽*高 32mm*32mm*3.4mm
通用封装 QFP
安装方式 贴片安装
应用等级 商用级
零件状态 停产
包装方式 托盘

EP20K100EQC240-2厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EP20K100EQC240-2数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL EP20K100EQC240-2 EP20K100EQC240-2数据手册

EP20K100EQC240-2封装设计

查看详情并下载
Symbol
Footprint
3D Model
