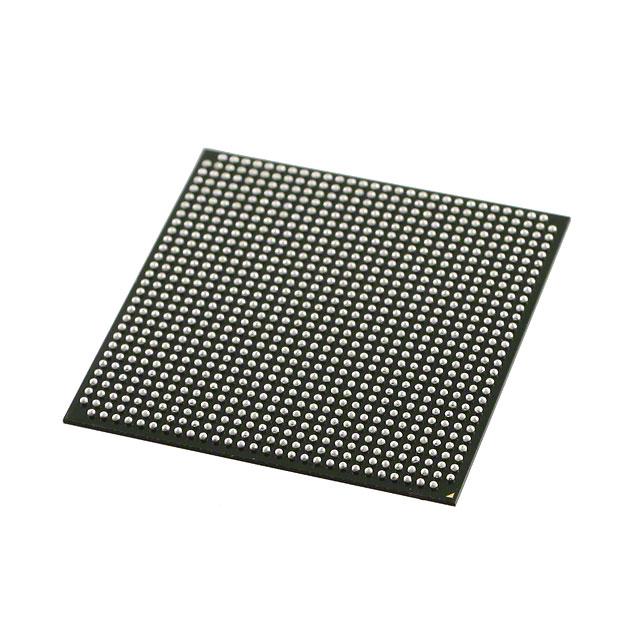

5CGXFC7D6F31C7N

厂牌: INTEL
产品描述: 962KB 149500 56480 1.07V 1.13V BGA 贴片安装 31mm*31mm*1.35mm
供应商型号: 544-3300-ND
供应商: Digi-Key
标准整包数: 1
INTEL 现场可编程门阵列(FPGA) 5CGXFC7D6F31C7N

5CGXFC7D6F31C7N概述

    Cyclone V 系列 FPGA 技术手册

    产品简介


    Cyclone® V 系列是由英特尔(Intel)设计的一系列现场可编程门阵列(FPGA)。这些 FPGA 面向工业、无线和有线通信、军事和汽车市场,适用于高容量和成本敏感的应用。Cyclone V 系列提供了低功耗、高性能的 FPGA 解决方案,具备嵌入式硬核处理器系统(HPS),并集成了多种功能,如变精度数字信号处理(DSP)块、内存控制器和外部存储接口。

    技术参数


    - 工艺技术: TSMC 的 28nm 低功耗 (28LP) 工艺技术,核心电压为 1.1V。
    - 封装: 无铅焊线低卤素封装,提供多种设备密度兼容封装。
    - 逻辑资源:
    - 最大逻辑单元 (LE): 301K
    - 自适应逻辑模块 (ALM): 113,560
    - 寄存器: 454,240
    - 嵌入式内存 (M10K): 12,200Kb
    - 变精度 DSP 块: 342
    - 18x18 乘法器: 684
    - 锁相环 (PLL): 8
    - I/O:
    - GPIO: 最多 560 个
    - LVDS 发射器/接收器: 各最多 140 个
    - 时钟网络:
    - 全局时钟网络: 高达 550MHz
    - 未使用的时钟网络可以关闭以降低动态功耗
    - 串行收发器:
    - 支持速率: 614Mbps 至 6.144Gbps
    - 内部错误校正: 支持内部单粒子翻转 (SEU) 检测与纠正
    - PCIe 硬件:
    - Gen1 和 Gen2,支持 x1, x2 或 x4
    - 多功能支持,端点和根端口
    - 内存控制器:
    - 支持 DDR3, DDR2, LPDDR2,带 16 和 32 位 ECC 支持
    - HPS 特性:
    - 单或双核 Arm Cortex-A9 MPCore 处理器,最高频率可达 925MHz
    - 丰富的接口外设,包括 EMAC, USB OTG, QSPI, NAND, SD/MMC, UART, CAN, SPI, I2C 等

    产品特点和优势


    - 低功耗: 基于 TSMC 28nm 低功耗工艺,比上一代设备降低了高达 40% 的功耗。
    - 增强的逻辑集成: 8 输入自适应逻辑模块 (ALM),最多 13.59Mb 的嵌入式内存。
    - 增强的带宽能力: 3.125Gbps 和 6.144Gbps 收发器,硬核内存控制器。
    - 嵌入式硬核处理器系统 (HPS): 包含紧密集成的双核 Arm Cortex-A9 MPCore 处理器,最高可达 925MHz,支持对称和非对称多处理器。
    - 最低系统成本: 只需要两个核心电压即可运行,提供低成本的焊接封装,支持配置协议 (CvP) 和部分重新配置。

    应用案例和使用建议


    - 工业自动化: 用于实现复杂的数据采集、控制和通信任务,适合各种传感器和执行器的接口。
    - 无线通信: 支持高速串行接口,可用于开发无线通信系统的前端部分。
    - 汽车电子: 在智能座舱、辅助驾驶系统等领域有广泛应用,提供高性能的数据处理和控制能力。
    - 使用建议: 考虑到功耗优化,建议使用低功耗模式;对于高带宽需求的应用,可以充分利用变精度 DSP 块。

    兼容性和支持


    - 兼容性: Cyclone V 系列 FPGA 具有广泛的 I/O 接口,可以轻松与其他标准芯片和模块进行互连。
    - 支持: 英特尔提供详细的技术文档和工具支持,如 Quartus Prime 软件,帮助开发者高效地进行 FPGA 设计和调试。

    常见问题与解决方案


    1. 问题: 配置过程中出现错误提示。
    - 解决办法: 确认所使用的配置方法正确无误,检查是否需要更新软件版本。

    2. 问题: 功耗高于预期。
    - 解决办法: 检查并优化逻辑设计,减少不必要的时钟树分支,启用动态电源管理功能。

    总结和推荐


    Cyclone V 系列 FPGA 集成了丰富的功能和强大的性能,适合多种高性能应用的需求。它具有显著的低功耗、高带宽和灵活性的优势,非常适合工业自动化、无线通信和汽车电子等行业。综上所述,强烈推荐在高要求的设计项目中使用 Cyclone V 系列 FPGA。

5CGXFC7D6F31C7N参数

参数
最小工作供电电压 1.07V
总RAM位数 962KB
LAB/CLB数量 56480
逻辑元件数量 149500
最大工作供电电压 1.13V
长*宽*高 31mm*31mm*1.35mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

5CGXFC7D6F31C7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

5CGXFC7D6F31C7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL 5CGXFC7D6F31C7N 5CGXFC7D6F31C7N数据手册

5CGXFC7D6F31C7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 458.9208 ¥ 3840.5934
库存: 6
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 3840.59
