首页  >  产品百科  >  EP4CGX22CF19I7N

EP4CGX22CF19I7N

厂牌: INTEL
产品描述: 756Kbit 21280 1330 1.16V 1.24V FBGA-324 贴片安装 19mm*19mm*1.4mm
供应商型号: EP4CGX22CF19I7N
供应商: 云汉优选
标准整包数: 252

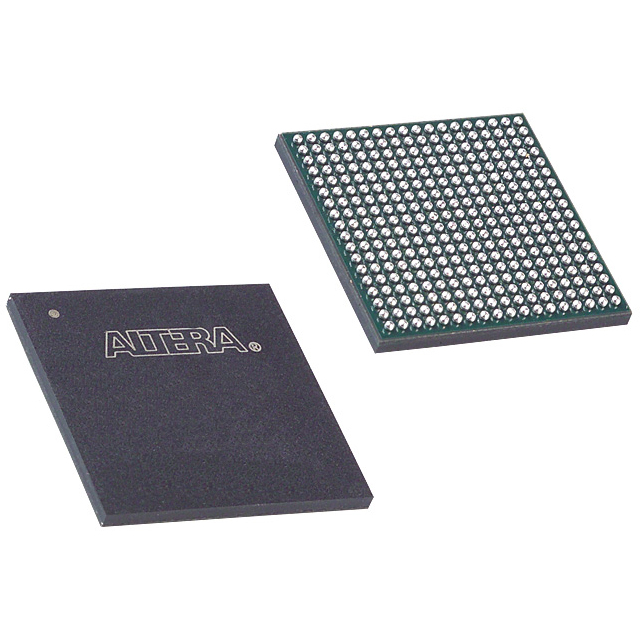

INTEL 现场可编程门阵列(FPGA) EP4CGX22CF19I7N

EP4CGX22CF19I7N概述


    产品简介


    Cyclone IV E & GX 设备
    产品类型:Cyclone IV E 和 GX 系列的现场可编程门阵列(FPGA)设备。
    主要功能:Cyclone IV FPGA 系列支持高性能逻辑、集成收发器和多种电压选项,适用于各种工业和商业应用场景。该系列产品能够提供灵活的硬件解决方案,满足用户对高性能计算和通信的需求。
    应用领域:广泛应用于通信系统、医疗设备、工业自动化、视频处理等领域。

    技术参数


    核心和接口电压
    - VCCINT:内部逻辑供电范围:1.0-1.2V
    - VCCIO:输出缓冲供电范围:1.2-3.3V
    - VCCA:PLL 模拟供电范围:2.375-2.625V
    - VCCDPLL:PLL 数字供电范围:1.0-1.24V
    - VCCCLKIN:差分时钟输入供电范围:1.2-3.3V
    温度范围
    - 商用:0°C 到 85°C
    - 工业:-40°C 到 100°C
    - 延伸工业和汽车:-40°C 到 125°C
    绝对最大额定值
    - VCCINT:-0.5V 至 1.8V
    - VCCA:-0.5V 至 3.75V
    - VCCDPLL:-0.5V 至 1.8V
    - VCCIO:-0.5V 至 3.75V
    - VCCCLKIN:-0.5V 至 4.5V
    - VCCHGXB:-0.5V 至 3.75V
    - VCCAGXB:-0.5V 至 3.75V
    - VCCLGXB:-0.5V 至 1.8V
    - VI:-0.5V 至 4.2V
    - IOUT:每引脚 -25mA 至 40mA
    - TSTG:存储温度 -65°C 至 150°C
    - TJ:操作结温 -40°C 至 125°C

    产品特点和优势


    独特功能:
    - 高性能:Cyclone IV FPGA 支持高达 1.2V 的核心电压和广泛的 I/O 电压选择。
    - 多种速度等级:提供从 C6 到 C9L 不同的速度等级,适用于不同的应用需求。
    - 集成收发器:具备高性能的高速串行接口(HSSI),支持 PCIe 硬 IP 块。
    优势:
    - 灵活性:支持多种应用场景和配置。
    - 可靠性:通过严格的绝对最大额定值和推荐的操作条件保证可靠性。
    - 集成度高:集成了PLL、收发器等关键模块,简化设计。

    应用案例和使用建议


    应用案例:
    - 通信系统:用于高速数据传输,确保实时数据交换的可靠性。
    - 医疗设备:实现精确的数据处理和控制。
    - 工业自动化:实现复杂逻辑控制和实时监测。
    使用建议:
    - 在工业环境下使用时,确保选用工业级或扩展工业级的产品以适应极端温度。
    - 确保电源按推荐的条件进行供电,以避免因电压波动导致的性能下降。

    兼容性和支持


    兼容性:
    - Cyclone IV FPGA 与多种 I/O 标准兼容,包括 3.3V、3.0V、2.5V、1.8V、1.5V 和 1.2V。
    - 具有广泛的 I/O 银行,支持多种 I/O 配置。
    支持和服务:
    - Altera 公司提供技术支持和产品维护服务,确保客户可以顺利地完成项目实施。

    常见问题与解决方案


    常见问题及解决方法:
    - 电源电压不稳定:确保所有电源按推荐条件供电,特别是在启动阶段要符合标准的POR时间要求。
    - 温度超出额定范围:使用工业级或扩展工业级产品以适应极端环境。
    - 信号完整性问题:正确设置 I/O 银行的 VCCIO 电压,确保信号在传输过程中的稳定性。

    总结和推荐


    总结:
    Cyclone IV FPGA 系列提供了高度的灵活性、可靠性和性能,适用于广泛的工业和商业应用。其丰富的功能、多种速度等级和广泛的电压选择使其在市场上具有显著的竞争优势。
    推荐:
    强烈推荐Cyclone IV FPGA 系列给需要高性能、高可靠性和广泛应用能力的设计工程师。无论是开发通信系统、医疗设备还是工业自动化设备,这款产品都是理想的选择。

EP4CGX22CF19I7N参数

参数
最大工作供电电压 1.24V
最小工作供电电压 1.16V
总RAM位数 756Kbit
LAB/CLB数量 1330
逻辑元件数量 21280
长*宽*高 19mm*19mm*1.4mm
通用封装 FBGA-324
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

EP4CGX22CF19I7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EP4CGX22CF19I7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL EP4CGX22CF19I7N EP4CGX22CF19I7N数据手册

EP4CGX22CF19I7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
252+ ¥ 840
504+ ¥ 826
库存: 504
起订量: 252 增量: 252
交货地:
最小起订量为:252
合计: ¥ 211680
