EP3C40F780C7N

厂牌: INTEL
产品描述: 141.75KB 39600 2475 1.15V 1.25V BGA 贴片安装 29mm*29mm*1.75mm
供应商型号: CSJ-ST68010328
供应商: 海外现货
标准整包数: 1

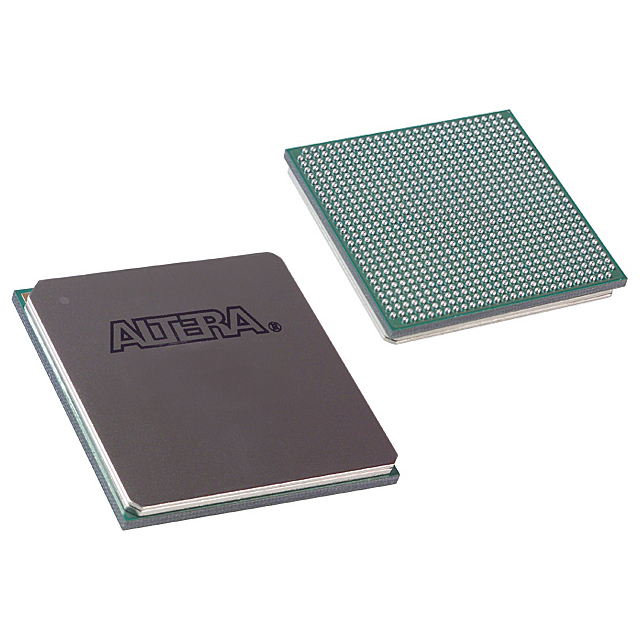

INTEL 现场可编程门阵列(FPGA) EP3C40F780C7N

EP3C40F780C7N概述

    文章:Cyclone III FPGA 设备系列综述

    产品简介


    Altera 公司的 Cyclone III 系列是为高容量、低功耗和成本敏感的应用而设计的现场可编程门阵列(FPGA)。该系列基于台湾积体电路制造公司(TSMC)低功耗工艺技术,通过硅优化和软件功能最小化功耗。Cyclone III 系列提供两种变体:Cyclone III 和 Cyclone III LS。Cyclone III 的特点是最低功耗和最高功能性,而 Cyclone III LS 则具备安全功能。该系列的逻辑单元(LE)密度范围从约 5,000 到 200,000,内存容量从 0.5 兆位(Mb)到 8 兆位,并且静态功率消耗小于四分之一瓦特。

    技术参数


    - 逻辑单元(LE)数量:从 5,136 到 198,464。
    - M9K 内存块数量:从 46 到 891。
    - 总 RAM 位数:从 423,936 到 8,211,456。
    - 18x18 乘法器数量:从 23 到 396。
    - 锁相环(PLL)数量:每个设备最多 4 个。
    - 全局时钟网络数量:最多 20 个。
    - 用户 I/O 数量:从 182 到 535。
    - 功耗:静态功耗小于 0.25 瓦特。

    产品特点和优势


    - 最低功耗:采用 TSMC 低功耗工艺技术和 Altera 功率感知设计流程,延长便携式和手持设备的电池寿命。
    - 安全设计:Cyclone III LS 提供配置安全性、物理隔离和功能隔离、零化清除能力和系统监控功能。
    - 高集成度:拥有高存储器到逻辑和乘法器到逻辑比例、高 I/O 计数和多功能的时钟管理能力。
    - 多样化 I/O 支持:支持多种 I/O 标准,包括 LVTTL、LVCMOS、SSTL、HSTL、PCI、PCI-X、LVPECL、BLVDS、LVDS、mini-LVDS、RSDS 和 PPDS。

    应用案例和使用建议


    - 通信设备:Cyclone III 系列常用于需要高数据吞吐量和可靠性的通信设备,如无线基站和路由器。建议在设计时充分考虑其高 I/O 和低功耗特性。
    - 工业控制:Cyclone III LS 可用于工业控制系统中,特别是对安全性要求高的场合。建议利用其内置的安全特性来保护关键数据。
    - 消费电子:适合用于需要高性能和低功耗的消费电子产品。建议选择合适型号以平衡成本和性能需求。

    兼容性和支持


    - 兼容性:Cyclone III 系列支持垂直迁移,允许在同一封装内迁移到其他具有相同引脚、配置引脚和电源引脚的设备。这使得可以根据设计的发展进行设备密度和成本的优化。
    - 支持:Altera 提供 Quartus II 软件工具,简化接口和协议的使用。此外,还提供参考设计和开发套件以支持用户开发过程。

    常见问题与解决方案


    - 问题一:设备功耗过高
    - 解决方案:优化设计流程,使用 Altera 功率感知设计流程。同时检查电源管理和时钟网络设置,确保有效降低功耗。
    - 问题二:配置问题
    - 解决方案:使用 Quartus II 软件进行配置,确保配置文件正确无误。如果仍存在问题,可以联系技术支持获取帮助。

    总结和推荐


    Cyclone III FPGA 系列提供了优秀的低功耗性能和广泛的功能集成,适用于多种应用领域。其独特的安全特性和广泛的 I/O 支持使其在市场上具备很强的竞争优势。对于需要高性价比和低功耗的系统,强烈推荐使用 Cyclone III FPGA 系列。同时,建议用户在设计初期就充分利用 Quartus II 工具和参考设计,以加速开发进程并获得最佳性能。

EP3C40F780C7N参数

参数
LAB/CLB数量 2475
逻辑元件数量 39600
最大工作供电电压 1.25V
最小工作供电电压 1.15V
总RAM位数 141.75KB
长*宽*高 29mm*29mm*1.75mm
通用封装 BGA
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

EP3C40F780C7N厂商介绍

Intel公司是全球知名的半导体公司,总部位于美国加州。成立于1968年,由罗伯特·诺伊斯和戈登·摩尔创立,以生产微处理器而闻名于世。

Intel的主营产品主要分为以下几类:
1. 处理器:包括个人电脑、服务器和移动设备的CPU,如Core、Xeon和Atom系列。
2. 芯片组:用于连接和控制处理器与其他硬件的组件。
3. 网络产品:如以太网控制器和无线网络适配器。
4. 存储产品:如固态硬盘和Optane内存技术。
5. FPGA:现场可编程门阵列,用于定制硬件加速特定任务。

Intel的产品广泛应用于个人电脑、数据中心、物联网、汽车和5G通信等领域。

Intel的优势在于:
1. 技术领先:拥有强大的研发能力,不断推出性能更强、功耗更低的处理器。
2. 品牌影响力:作为全球最大的半导体公司,Intel的品牌知名度和市场份额领先。
3. 产业链整合:从设计、制造到销售,Intel拥有完整的产业链,能快速响应市场需求。
4. 广泛的合作伙伴:与众多硬件厂商、软件开发商和云服务提供商建立了紧密的合作关系。

EP3C40F780C7N数据手册

厂牌 PDF简要描述 下载
INTEL 现场可编程门阵列(FPGA) INTEL EP3C40F780C7N EP3C40F780C7N数据手册

EP3C40F780C7N封装设计

查看详情并下载
Symbol
Footprint
3D Model
