IPT129N20NM6ATMA1

产品分类: IGBT单管
产品描述:
供应商型号: 4351796
供应商: 海外现货
标准整包数: 1

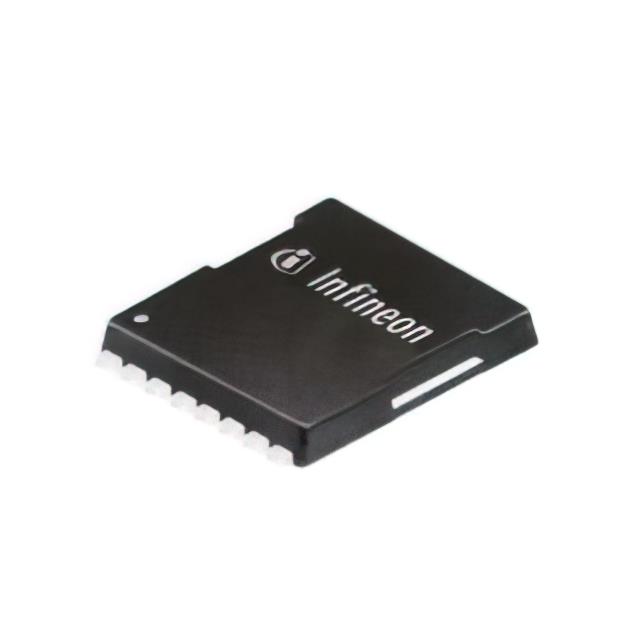

INFINEON TECHNOLOGIES IGBT单管 IPT129N20NM6ATMA1

IPT129N20NM6ATMA1概述

    IPT129N20NM6 N-Channel MOSFET 技术手册概述

    1. 产品简介


    IPT129N20NM6 是一款采用 OptiMOSTM 6 技术的 200V N-通道功率晶体管,主要用于各种高效率电力转换和控制应用。其主要功能包括极低的导通电阻(RDS(on))、出色的栅极电荷乘以导通电阻的产品(FOM)以及非常低的反向恢复电荷(Qrr)。这款 MOSFET 非常适用于工业和消费电子产品中的电源管理和开关应用。

    2. 技术参数


    以下是 IPT129N20NM6 的主要技术规格:
    | 参数 | 值 | 单位 |
    |
    | 最大漏源电压 | 200 | V |
    | 最大导通电阻 | 12.9 | mΩ |
    | 连续漏极电流 | 87 | A |
    | 输出电荷 | 116 | nC |
    | 栅极电荷 | 37 | nC |
    | 反向恢复电荷 | 142 | nC |
    其他关键特性还包括:
    - Pb-Free 铅镀层,符合 RoHS 标准
    - 无卤素材料,符合 IEC61249-2-21 标准
    - MSL 1 级别,根据 J-STD-020 分类
    - 100% 冲击测试通过
    - 工业应用的完全认证,符合 JEDEC 标准

    3. 产品特点和优势


    - 极低导通电阻:典型值为 10.9 mΩ,确保高效的能量传输和低损耗。
    - 低栅极电荷:典型值为 37 nC,有助于减少开关损耗,提高能效。
    - 优异的 FOM:RDS(on) 乘以栅极电荷的产品(FOM)很低,适合高频开关应用。
    - 低反向恢复电荷:降低电路中的电磁干扰,增强系统可靠性。
    - 宽工作温度范围:支持高达 175°C 的工作温度,适应恶劣环境。

    4. 应用案例和使用建议


    IPT129N20NM6 主要应用于以下场景:
    - 工业自动化:如伺服驱动器和电机控制器。
    - 电源管理:如开关电源(SMPS)。
    - 新能源应用:如光伏逆变器和电动汽车充电器。
    使用建议:
    - 在设计时考虑散热需求,确保良好的热管理。
    - 适当选择外部栅极电阻以优化开关时间和能量损失。
    - 在高频应用中,应特别注意寄生电容的影响。

    5. 兼容性和支持


    IPT129N20NM6 具有以下兼容性和支持:
    - 与多种工业标准接口兼容,便于集成到现有系统。
    - Infineon Technologies 提供详尽的技术支持文档和在线资源,确保客户能够顺利部署和使用该产品。

    6. 常见问题与解决方案


    - 问题 1:开关频率过高导致过热。
    - 解决方案:优化热设计,增加散热片或采用强制冷却措施。
    - 问题 2:输出电荷过高影响系统效率。
    - 解决方案:适当调整外部栅极电阻,优化电路设计以减少不必要的电荷积累。
    - 问题 3:在高温环境下稳定性下降。
    - 解决方案:在设计阶段充分考虑温度补偿措施,确保在全工作范围内保持稳定性能。

    7. 总结和推荐


    IPT129N20NM6 是一款高性能、高可靠性的 N-通道 MOSFET,具有出色的低导通电阻、低栅极电荷和低反向恢复电荷等优点,非常适合在工业和消费电子产品中使用。其广泛的应用范围、强大的技术支持和优异的性价比使其成为众多工程师的理想选择。
    推荐使用:IPT129N20NM6 强烈推荐用于需要高效能、高可靠性电力转换和控制的场合。

IPT129N20NM6ATMA1参数

参数
集电极电流 -
最大功率耗散 -
VCEO-集电极-发射极最大电压 -
最大集电极发射极饱和电压 -
配置 -
包装方式 卷带包装

IPT129N20NM6ATMA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IPT129N20NM6ATMA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IPT129N20NM6ATMA1 IPT129N20NM6ATMA1数据手册

IPT129N20NM6ATMA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 35.7329
10+ ¥ 31.4449
100+ ¥ 30.8732
500+ ¥ 30.8732
1000+ ¥ 30.8732
库存: 1854
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 35.73
