IKW25N120T2FKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 1200 V, 最大 50 A
供应商型号: IKW25N120T2FKSA1
供应商: 国内现货
标准整包数: 1

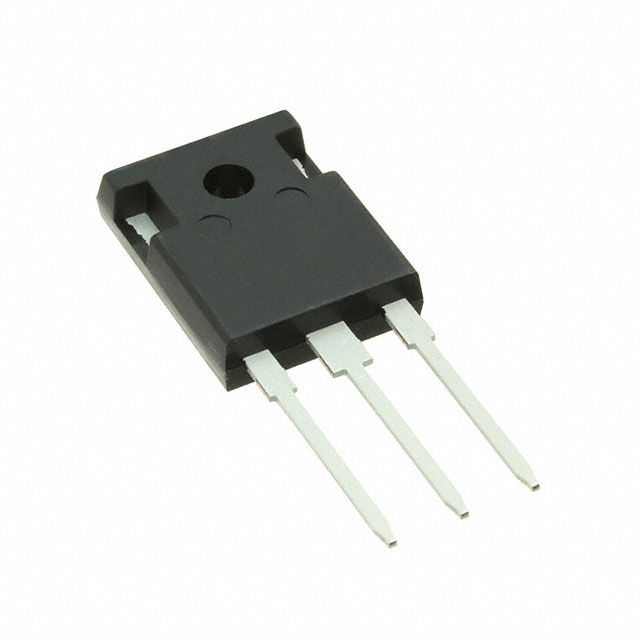

INFINEON TECHNOLOGIES IGBT单管 IKW25N120T2FKSA1

IKW25N120T2FKSA1概述

    IKW25N120T2 技术手册概览



    产品简介



    IKW25N120T2 是一款基于TrenchStop®2 第二代技术的IGBT(绝缘栅双极型晶体管)与快速恢复二极管组合的产品。这种产品适用于频率转换器和不间断电源系统。IKW25N120T2 采用了先进的沟槽技术,具备出色的性能和高可靠性,使其成为电力电子应用的理想选择。


    技术参数



    IKW25N120T2 的技术规格如下:

    - 额定电压 (VC E):1200V
    - 连续集电极电流 (I C):25A(TC = 25°C),125°C 时降为12.5A
    - 短路承受时间 (t SC):10μs(VGE = 15V,VCC ≤ 600V)
    - 开关特性
    - 门极-发射极电压 (V GE):±20V
    - 集电极-发射极饱和电压 (VC E(sat)):25°C 时为1.7V,150°C 时为2.2V
    - 开关损耗(包括反向恢复):典型值为1.35mJ(VGE = 15V,I C = 25A)
    - 其他电气特性
    - 最大功率耗散 (P tot):25°C 时为349W
    - 结温范围 (T j):-40°C 至 +175°C
    - 储存温度范围 (T stg):-55°C 至 +150°C


    产品特点和优势



    IKW25N120T2 具备以下几个显著优势:
    - 非常紧致的参数分布:这使得产品在大规模生产和应用中具有更高的可靠性和一致性。
    - 高耐用性:能够适应极端的工作条件,确保长期稳定的运行。
    - 软开关特性:减少电磁干扰(EMI)和功耗。
    - 低门极电荷:降低了驱动电路的需求,提高了整体效率。
    - 兼容性:无铅镀层,符合RoHS标准。


    应用案例和使用建议



    IKW25N120T2 广泛应用于频率转换器和不间断电源系统中。例如,在电力变换器设计中,可以采用这种IGBT来提高系统的能效和稳定性。根据技术手册中的安全操作区域图(图2),在使用过程中应注意不要超过额定参数,特别是在高温环境下要限制最大电流,以确保长期稳定运行。


    兼容性和支持



    IKW25N120T2 兼容多种电力转换应用中的其他组件。为了获得最佳性能和可靠性,建议遵循制造商提供的具体指南和安装规范。Infineon Technologies提供详细的技术文档和支持服务,帮助客户进行产品选型和应用设计。


    常见问题与解决方案



    在使用过程中可能遇到一些常见的问题,例如过热或性能下降。技术手册提供了详细的故障排除指南:
    - 过热问题:确保良好的散热设计,选择合适的散热片,并考虑环境温度的影响。
    - 驱动信号问题:正确设置门极电阻(RG),确保稳定的驱动信号以避免误触发。
    - 参数漂移:在高温条件下运行时定期检查和校准参数,确保系统的长期可靠性。


    总结和推荐



    IKW25N120T2 是一款高性能、高可靠的IGBT产品,适用于各种电力转换和不间断电源应用。其优良的参数分布、高耐久性和高效的软开关特性使其在市场上具有很强的竞争力。推荐在设计高要求的电力转换系统时使用该产品,特别是需要长寿命和高稳定性的应用场合。

IKW25N120T2FKSA1参数

参数
集电极电流 50A
最大功率耗散 349W
VCEO-集电极-发射极最大电压 2.2V@ 15V,25A
最大集电极发射极饱和电压 1.7V
配置 -
长*宽*高 16.13mm*5.21mm*21.1mm
通用封装 TO-247
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 散装,管装
