IKW40N65F5FKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 650 V, 最大 74 A
供应商型号: ET-2363293
供应商: 海外现货
标准整包数: 1

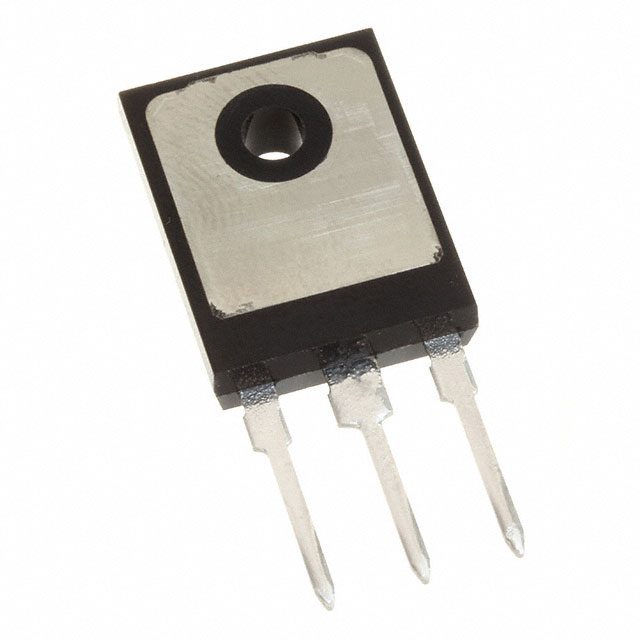

INFINEON TECHNOLOGIES IGBT单管 IKW40N65F5FKSA1

IKW40N65F5FKSA1概述

    # Infineon High-Speed 5 FAST IGBT 技术手册解读

    产品简介


    基本介绍
    本文档描述的是Infineon公司第五代高速开关系列(High-speed Switching Series Fifth Generation)的两款产品:IKW40N65F5 和 IKP40N65F5。这两款产品是基于TRENCHSTOP™5技术的高功率快速反并联二极管共封装的IGBT模块,适用于硬开关和共振拓扑结构,尤其适合需要高效能的电力转换应用。
    主要功能
    - 最佳效率:在硬开关和共振拓扑结构中表现出类最佳的效率。
    - 高击穿电压:达到650V的击穿电压。
    - 低栅极电荷:支持低功耗操作。
    - 高温稳定性:最大结温可达175°C。
    - 环保合规:无铅镀层,符合RoHS标准。
    应用领域
    - 太阳能逆变器
    - 不间断电源系统
    - 焊接转换器
    - 中到高频率切换转换器

    技术参数


    最大额定值
    | 参数 | 符号 | 值 | 单位 |
    ||
    | 集电极-发射极电压 | VCE | 650 | V |
    | 直流集电极电流 | IC | 46.0 | A |
    | 脉冲集电极电流 | ICpuls | 120.0 | A |
    | 最大结温 | Tvjmax | 175 | °C |
    关键性能参数
    | 参数 | 符号 | 条件 | 值 | 单位 |

    | IGBT热阻抗,结到壳体 | Rth(j-c) 0.60 | K/W |
    | 二极管热阻抗,结到壳体 | Rth(j-c) 1.80 | K/W |

    产品特点和优势


    独特功能
    - 高效能:通过先进的TRENCHSTOP™5技术实现高效的电力转换。
    - 可靠性:支持高结温工作,确保在极端环境下的稳定运行。
    - 兼容性:提供多种封装选项,便于集成到不同的电路设计中。
    市场竞争力
    - 节能:在高频应用中显著降低能耗。
    - 环保:符合RoHS标准,适合绿色能源应用。

    应用案例和使用建议


    典型应用场景
    - 太阳能逆变器:利用其高效率特性,提高能源转换效率。
    - 焊接转换器:提供稳定的电流输出,满足高强度焊接需求。
    使用建议
    - 优化散热设计:确保良好的热管理,避免过热导致的性能下降。
    - 合理选择驱动电路:根据具体应用需求调整驱动电阻值,以获得最佳开关性能。

    兼容性和支持


    兼容性
    - 支持多种封装形式,如PG-TO247和PG-TO220。
    - 与其他主流电子元器件具有良好的兼容性。
    支持服务
    - Infineon提供全面的技术支持和售后服务,包括在线资源和技术文档。

    常见问题与解决方案


    常见问题
    1. 高温运行时性能下降
    2. 开关损耗过高
    解决方案
    1. 优化散热设计:增加散热片或采用液冷系统。
    2. 调整驱动电路:降低驱动电阻值以减少开关损耗。

    总结和推荐


    综合评估
    - 优点:高效率、高可靠性、易于集成。
    - 缺点:价格较高,需专业技术支持。
    推荐结论
    对于需要高性能电力转换的应用场合,IKW40N65F5 和 IKP40N65F5 是理想的选择。虽然初始投资较高,但其长期性能和稳定性使其成为值得投资的产品。建议在实际应用中充分考虑散热设计和驱动电路配置,以最大化其性能潜力。

IKW40N65F5FKSA1参数

参数
最大功率耗散 255W
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.6V
配置 独立式
集电极电流 74A
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

IKW40N65F5FKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKW40N65F5FKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKW40N65F5FKSA1 IKW40N65F5FKSA1数据手册

IKW40N65F5FKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
