IKA15N65H5XKSA1

产品分类: IGBT单管
产品描述: 33.3W 1.65V 独立式 650V 14A TO-220 通孔安装 10.65mm*4.85mm*16.15mm
供应商型号: IKA15N65H5XKSA1
供应商: 国内现货
标准整包数: 2

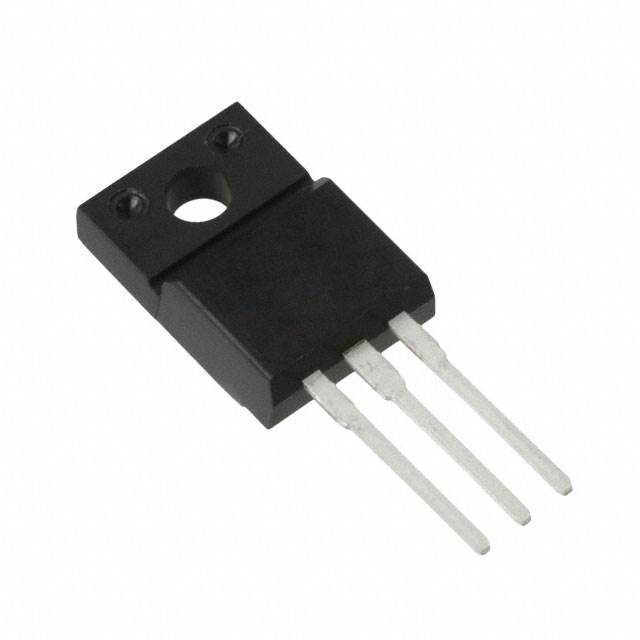

INFINEON TECHNOLOGIES IGBT单管 IKA15N65H5XKSA1

IKA15N65H5XKSA1概述

    IKA15N65H5 高速开关系列第五代产品技术手册

    产品简介


    IKA15N65H5 是一款高性能的高速开关器件,采用 TRENCHSTOP™5 技术制造的 IGBT(绝缘栅双极型晶体管),搭配 RAPID 1 快速软反并联二极管。这种组合为硬开关和共振拓扑提供了最佳效率。此产品适用于多种应用领域,如太阳能转换器、不间断电源系统、焊接转换器以及中高频率开关转换器。

    技术参数


    - 额定电压:650V
    - 额定电流:15A
    - 饱和电压:在 25°C 下为 1.65V
    - 最大结温:175°C
    - 封装类型:PG-TO220-3 FP3
    - 最大功率耗散:在 25°C 下为 33.3W,在 100°C 下为 16.7W
    - 热阻抗:
    - IGBT 结到壳:4.50K/W
    - 二极管结到壳:5.60K/W
    - 结到环境:65K/W

    产品特点和优势


    - 最佳效率:采用 H5 技术,在硬开关和共振拓扑中表现出色。
    - 插拔式替换:可轻松替换前一代 IGBT。
    - 高可靠性:最大结温高达 175°C,符合 JEDEC 标准。
    - 环保设计:无铅镀层,符合 RoHS 规范。
    - 全面的产品线:提供完整的 PSpice 模型支持。

    应用案例和使用建议


    - 太阳能转换器:适用于需要高效能转换的应用。
    - 不间断电源系统:保证电力供应的连续性和稳定性。
    - 焊接转换器:提高焊接质量和生产效率。
    - 中高频率开关转换器:适用于高频操作,减少能量损耗。
    使用建议:
    - 在使用过程中,注意控制温度,以防止过热。
    - 选择合适的驱动电阻,以优化开关时间和能量损失。
    - 考虑到不同负载条件下的性能差异,合理配置电路。

    兼容性和支持


    - 兼容性:适用于多种工业电源控制系统。
    - 支持:厂商提供详细的文档和模型支持,便于用户进行设计和调试。

    常见问题与解决方案


    - 问题1:如何优化开关速度?
    - 解决方案:选择合适的驱动电阻,参考技术手册中的推荐值。

    - 问题2:如何防止过热?
    - 解决方案:确保良好的散热设计,参考技术手册中的热阻抗数据。

    总结和推荐


    IKA15N65H5 是一款高性能的高速开关器件,具有高效率、高可靠性和易于替换的特点。适用于多种工业应用,特别是在需要高效能转换的场合。建议在设计和使用过程中参考技术手册,以获得最佳性能。总体而言,IKA15N65H5 是一个值得推荐的产品。

IKA15N65H5XKSA1参数

参数
最大集电极发射极饱和电压 1.65V
配置 独立式
集电极电流 14A
最大功率耗散 33.3W
VCEO-集电极-发射极最大电压 650V
长*宽*高 10.65mm*4.85mm*16.15mm
通用封装 TO-220
安装方式 通孔安装
零件状态 在售
包装方式 管装

IKA15N65H5XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKA15N65H5XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKA15N65H5XKSA1 IKA15N65H5XKSA1数据手册

IKA15N65H5XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
