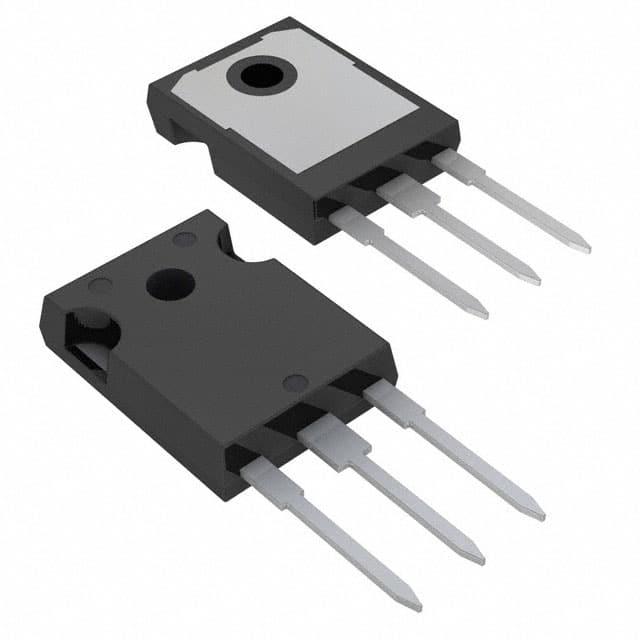

AOK30B60D1

产品分类: IGBT单管
产品描述: 208W 1.85V 600V 60A TO-247 通孔安装 15.8mm*5mm*21mm
供应商型号: AOK30B60D1
供应商: TME
标准整包数: 1
ALPHA & OMEGA SEMICONDUCTOR IGBT单管 AOK30B60D1

AOK30B60D1概述


    产品简介


    AOK30B60D1 是一款高性能的IGBT(绝缘栅双极型晶体管)模块,集成了一个二极管。其设计适用于高效率、低损耗的应用场景,例如焊接设备、太阳能逆变器和不间断电源系统(UPS)。该产品的额定电压为600V,额定电流为30A,能够承受高达400V的短路电压并具有出色的热特性。

    技术参数


    - 额定电压:600V
    - 额定电流:30A
    - 最大结温:150°C
    - 封装形式:TO-247
    - 反向恢复时间:最大120ns
    - 开关能量:1.34mJ(总开关能量)
    - 结到壳体热阻:IGBT部分为0.6°C/W,二极管部分为1.7°C/W
    - 绝对最大额定值:在TA=25°C时,结到环境的最大功率耗散为300W

    产品特点和优势


    AOK30B60D1 的主要特点是其出色的导通和开关损耗特性。它采用了Alpha IGBT技术,具备卓越的抗短路能力和最小的门极尖峰。二极管采用了软恢复技术,有助于减少焊接机、太阳能逆变器和UPS中的能量损失。此外,该产品还提供了方便并联和抵抗振荡的能力,从而增强了整体系统的可靠性。

    应用案例和使用建议


    应用场景:
    - 焊接设备:高可靠性和低损耗特性使其成为焊接设备的理想选择。
    - 太阳能逆变器:适合需要高效转换电能的应用。
    - 不间断电源系统(UPS):高效率和可靠的短路保护能力确保系统稳定运行。
    使用建议:
    - 在高温环境下使用时,应注意散热问题,以保持其性能和寿命。
    - 使用大容量电容器可以减小门极驱动的尖峰,提高系统稳定性。
    - 并联使用多个AOK30B60D1可以进一步增强系统的输出能力。

    兼容性和支持


    AOK30B60D1 具有良好的兼容性,可广泛应用于各种工业控制系统中。厂商AOS提供了详尽的技术文档和支持服务,包括详细的安装指南、应用笔记和技术咨询,确保用户能够充分利用该产品的潜力。

    常见问题与解决方案


    1. 问题:门极驱动电压过高导致损坏。
    - 解决方案:确保门极驱动电压不超过额定值(±20V),并使用合适的门极电阻(如25Ω)以减少尖峰。

    2. 问题:高频应用中出现振荡现象。
    - 解决方案:增加外部RC滤波电路以抑制振荡。

    3. 问题:长时间连续运行导致温度升高。
    - 解决方案:使用有效的散热措施,如散热片或散热风扇,并确保良好的气流。

    总结和推荐


    AOK30B60D1是一款高度可靠的IGBT模块,适用于多种高要求应用场合。其优异的导通和开关损耗特性,加上出色的短路保护能力,使其成为焊接设备、太阳能逆变器和UPS的理想选择。总体来说,我们强烈推荐此产品给寻求高效能和高可靠性的系统设计师和工程师。
    通过上述分析,AOK30B60D1凭借其卓越的性能和广泛的适用性,在相关领域内展示了显著的竞争优势,是值得信赖的产品选择。

AOK30B60D1参数

参数
最大功率耗散 208W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.85V
配置 -
集电极电流 60A
长*宽*高 15.8mm*5mm*21mm
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装

AOK30B60D1厂商介绍

Alpha & Omega Semiconductor(简称AOS)是一家全球领先的功率半导体公司,专注于开发和制造高性能的电源管理解决方案。AOS的产品广泛应用于各种市场,包括工业、消费电子、计算机和通信设备。

AOS的主营产品分类包括:
1. 功率MOSFETs:用于控制电源开关和调节电压。
2. IGBTs(绝缘栅双极晶体管):用于高功率应用,如电动汽车和太阳能逆变器。
3. 电源管理ICs:集成了多个功能,以提高能效和简化设计。
4. 模拟ICs:包括运算放大器、比较器和接口产品。

AOS的产品在以下应用领域中发挥着重要作用:
- 电源转换和分配
- 电机控制
- 电池管理
- 照明
- 消费电子

Alpha & Omega Semiconductor的优势在于:
- 高性能产品:提供高效率、低功耗和高可靠性的解决方案。
- 广泛的产品线:满足不同市场和应用的需求。
- 技术创新:持续投资研发,推动行业技术进步。
- 客户支持:提供定制化解决方案和技术支持,以满足客户的特定需求。

AOK30B60D1数据手册

厂牌 PDF简要描述 下载
ALPHA & OMEGA SEMICONDUCTOR IGBT单管 ALPHA & OMEGA SEMICONDUCTOR AOK30B60D1 AOK30B60D1数据手册

AOK30B60D1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.61 ¥ 18.252
90+ $ 1.956 ¥ 15.8395
240+ $ 1.812 ¥ 14.6734
库存: 75
起订量: 24 增量: 0
交货地:
最小起订量为:10
合计: ¥ 182.52
