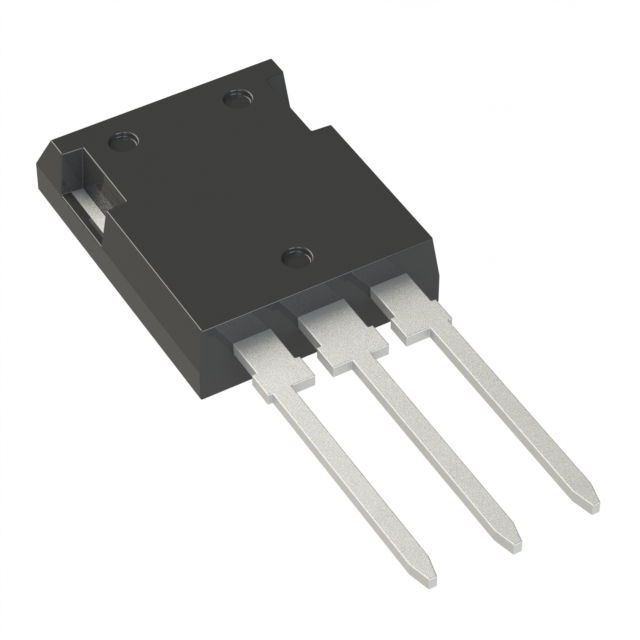

FGY75T120SQDN

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 790W 1.7V 独立式 1.2KV 150A TO-247-3 通孔安装 15.62mm*4.7mm*20.57mm
供应商型号: FGY75T120SQDN
供应商: 国内现货
标准整包数: 450
ON SEMICONDUCTOR IGBT单管 FGY75T120SQDN

FGY75T120SQDN概述

    FGY75T120SQDN Ultra Field Stop IGBT

    1. 产品简介


    FGY75T120SQDN是一款绝缘栅双极型晶体管(Insulated Gate Bipolar Transistor, IGBT),采用先进的超场截止沟槽结构设计,能够提供出色的开关性能,在严苛的应用环境中表现出卓越的低导通电压和最小化的开关损耗。这款IGBT特别适用于不间断电源(UPS)和太阳能逆变器等领域。

    2. 技术参数


    - 工作电压: VCES = 1200 V
    - 门极电压: VGES = ±20 V;瞬态门极电压 = ±30 V
    - 集电极电流: IC = 150 A @ TC = 25°C;IC = 75 A @ TC = 100°C
    - 脉冲集电极电流: ILM(1) = 300 A @ TC = 25°C
    - 正向二极管电流: IF = 150 A @ TC = 25°C;IF = 75 A @ TC = 100°C
    - 最大功耗: PD = 790 W @ TC = 25°C;PD = 395 W @ TC = 100°C
    - 存储温度范围: Tstg = -55°C ~ +175°C
    - 热阻: RJC(IGBT) = 0.19°C/W;RJC(Diode) = 0.38°C/W;RJA = 40°C/W
    - 最大结温: TJ = 175°C

    3. 产品特点和优势


    - 高效: 极端效率的沟槽技术和场截止技术。
    - 可靠性高: 最大结温为175°C,确保长时间稳定运行。
    - 低导通电压: 导通电压VCE(sat) = 1.7 V @ IC = 75 A。
    - 高脉冲耐受能力: ILM(1) 和 ICM(2) 都能达到300 A。
    - 环保合规: 符合RoHS标准。

    4. 应用案例和使用建议


    - 应用案例: FGY75T120SQDN广泛应用于太阳能逆变器和不间断电源系统中。
    - 使用建议: 在高温环境下使用时应注意散热措施以维持正常工作温度。可以通过添加散热片或风扇等方式增强散热效果,确保其稳定运行。

    5. 兼容性和支持


    - 兼容性: 本产品可与其他标准IGBT电路及控制系统无缝集成。
    - 支持: ON Semiconductor提供详尽的技术文档和支持服务,以帮助客户在设计和部署过程中解决问题。

    6. 常见问题与解决方案


    - 问题: 导通电压过高
    - 解决方案: 检查连接是否正确,检查门极电阻是否过小,尝试调整VGE电压。
    - 问题: 热稳定性差
    - 解决方案: 添加散热装置如散热片,确保散热效果良好。
    - 问题: 开关损耗高
    - 解决方案: 调整门极电阻值,优化驱动电路,减小开关时间。

    7. 总结和推荐


    FGY75T120SQDN凭借其高效的结构和优秀的电气性能,使其成为太阳能逆变器和不间断电源系统的理想选择。其出色的开关性能和低导通电压使得其在高功率应用中具有显著优势。我们强烈推荐此款产品用于需要高性能和可靠性的场合。

FGY75T120SQDN参数

参数
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 1.7V
配置 独立式
集电极电流 150A
最大功率耗散 790W
长*宽*高 15.62mm*4.7mm*20.57mm
通用封装 TO-247-3
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
