首页  >  产品百科  >  HGTG20N60A4D

HGTG20N60A4D

产品分类: IGBT单管
厂牌: ON SEMICONDUCTOR
产品描述: 290W 1.8V 独立式 600V 70A TO-247-3 通孔安装 15.62mm*4.7mm*24.38mm
供应商型号: HGTG20N60A4D
供应商: 国内现货
标准整包数: 1

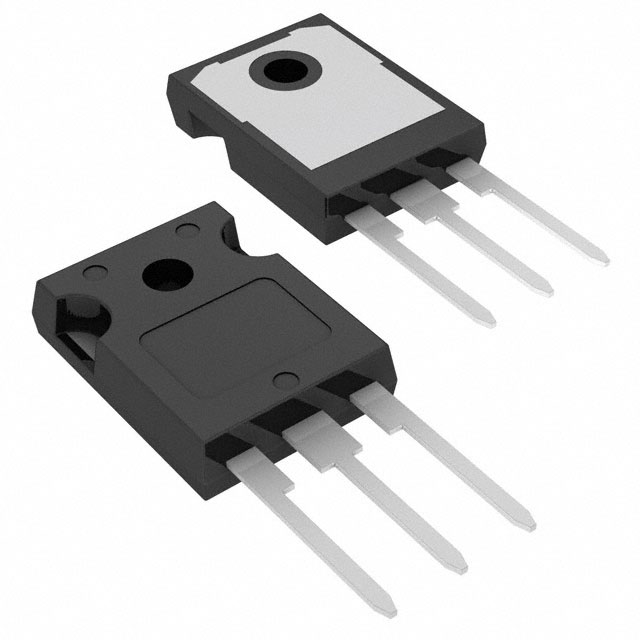

ON SEMICONDUCTOR IGBT单管 HGTG20N60A4D

HGTG20N60A4D概述


    产品简介




    HGTG20N60A4D 是一款由ON Semiconductor公司生产的半导体组件,属于SMPS系列的N沟道绝缘栅双极型晶体管(IGBT),配备反向并联超快恢复二极管。这款IGBT结合了MOSFET和双极晶体管的优点,具有高输入阻抗和低导通损耗的特点。它特别适用于需要高频率开关的应用场合,如开关模式电源(SMPS)。由于其出色的性能,HGTG20N60A4D 在高电压、高频应用中表现卓越,能够提供低导通损耗和稳定的温度补偿模型。


    技术参数




    - 工作电压:BVCES(集电极到发射极击穿电压)为600 V。
    - 连续集电极电流:25°C时为70 A,110°C时为40 A。
    - 脉冲集电极电流:ICM 为280 A。
    - 反向恢复二极管最大正向电流:IFM 为80 A。
    - 门极对发射极电压:连续为±20 V,脉冲为±30 V。
    - 热阻:结到外壳的热阻RJC 为0.43 °C/W(IGBT),1.9 °C/W(二极管)。
    - 工作和存储结温范围:-55°C 到 150°C。


    产品特点和优势




    HGTG20N60A4D 的核心优势包括:
    - 高频率操作:支持高达200 kHz的操作频率。
    - 低导通损耗:典型的下降时间为55 ns(结温为125°C时)。
    - 温度补偿模型:具备温度补偿功能,确保稳定性。
    - 环保材料:符合无铅要求,环保友好。


    应用案例和使用建议




    应用案例


    - 开关模式电源(SMPS):用于转换电源的高效切换,提高能效。
    - 工业控制:用于电动机驱动和控制,特别是在需要高频开关的场合。
    - 消费电子产品:适用于笔记本电脑充电器和其他需要高效能的便携式设备。

    使用建议


    - 电路设计注意事项:确保所有引脚短接在一起以减少静电放电风险。
    - 散热管理:鉴于较高的功耗,确保良好的散热措施,以避免过热。
    - 动态特性考虑:考虑到IGBT和二极管的高频特性,在电路设计中考虑这些因素,如选择合适的门极电阻值。


    兼容性和支持




    - 兼容性:HGTG20N60A4D 具备良好的兼容性,可以与大多数标准开关模式电源模块配合使用。
    - 支持和服务:ON Semiconductor提供了详细的技术文档和支持服务,包括详尽的电气特性说明和应用指南。


    常见问题与解决方案




    | 问题 | 解决方案 |
    | --- | --- |
    | 静电放电导致损坏 | 确保正确处理和安装,采取防静电措施。 |
    | 导通损耗过高 | 检查门极电阻值,适当调整以降低损耗。 |
    | 工作频率不稳定 | 确保散热良好,适当降低环境温度。 |


    总结和推荐




    HGTG20N60A4D是一款高性能的N沟道IGBT,具有高频率操作能力和低导通损耗,适用于各种高频应用场合。其独特的温度补偿特性和环保材料使其在市场上具备显著的竞争优势。综合以上因素,强烈推荐HGTG20N60A4D作为高效率开关模式电源和工业控制应用的理想选择。

HGTG20N60A4D参数

参数
集电极电流 70A
最大功率耗散 290W
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.8V
配置 独立式
长*宽*高 15.62mm*4.7mm*24.38mm
通用封装 TO-247-3
安装方式 通孔安装
零件状态 新设计不推荐
包装方式 管装

HGTG20N60A4D厂商介绍

ON Semiconductor(安森美半导体)是一家全球领先的半导体供应商,总部位于美国亚利桑那州菲尼克斯。公司成立于1999年,由摩托罗拉的半导体部门拆分而来,专注于提供广泛的半导体解决方案。

ON Semiconductor的主营产品包括电源管理、模拟、传感器和连接解决方案。产品分类主要包括:

1. 电源管理:包括电源模块、电源管理IC、电池管理等,广泛应用于消费电子、工业、汽车等领域。
2. 模拟:包括放大器、数据转换器、接口等,应用于通信、医疗、工业控制等领域。
3. 传感器:包括图像传感器、环境传感器、运动传感器等,应用于汽车、工业、消费电子等领域。
4. 连接解决方案:包括以太网、无线通信、接口等,应用于通信、工业、汽车等领域。

ON Semiconductor的优势在于:

1. 技术创新:公司持续投入研发,拥有多项专利技术,为客户提供高性能、高可靠性的半导体解决方案。
2. 产品多样性:产品线丰富,覆盖多个应用领域,满足客户的多样化需求。
3. 客户服务:公司在全球设有多个销售和技术支持中心,为客户提供及时、专业的服务。
4. 供应链管理:公司在全球设有多个生产基地,确保产品的稳定供应和质量控制。

HGTG20N60A4D数据手册

厂牌 PDF简要描述 下载
ON SEMICONDUCTOR IGBT单管 ON SEMICONDUCTOR HGTG20N60A4D HGTG20N60A4D数据手册

HGTG20N60A4D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 28.176
10+ ¥ 24.0012
100+ ¥ 22.379
库存: 1510
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 28.17
直接购买
加入购物车
