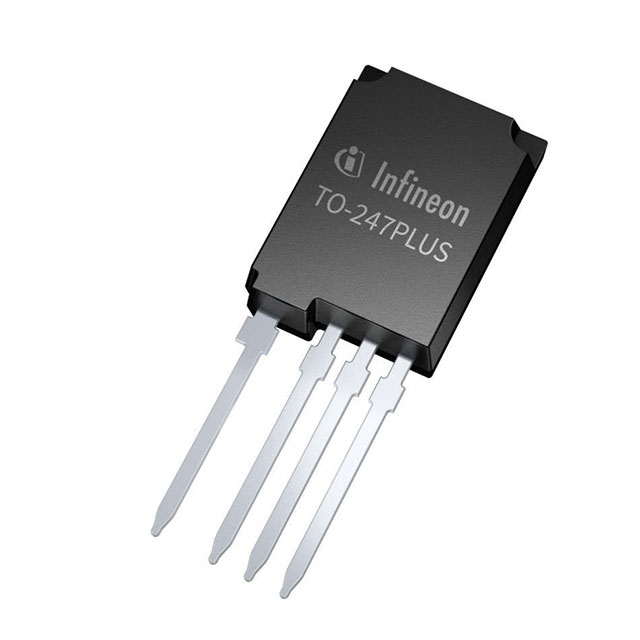

IKY120N120CH7XKSA1

产品分类: IGBT单管
产品描述: 780W 1.7V 1.2KV 220A
供应商型号: 4263417
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES IGBT单管 IKY120N120CH7XKSA1

IKY120N120CH7XKSA1概述


    产品简介


    产品类型:高功率高速开关器件
    主要功能:该产品采用Infineon的TRENCHSTOP™ IGBT 7技术,结合了高性能的快速恢复二极管,能够实现低饱和电压和高效硬开关拓扑的应用。产品集成了高速IGBT和低Qrr(反向恢复电荷)软开关二极管,适用于各种工业应用。
    应用领域:工业UPS、电动汽车充电、光伏逆变器及焊接设备。

    技术参数


    - 额定电压:VCE = 1200 V
    - 最大电流:IC = 100 A
    - 最大结温:Tvjmax = 175°C
    - 最大栅源电压:VGE = ±20 V
    - 热阻(结-壳):Rth(j-c) = 0.16-0.21 K/W
    - 热阻(结-环境):Rth(j-a) = 40 K/W
    - 饱和电压:VCEsat = 1.7 V(在25°C时)
    - 最大开关能量:Ets = 9.28 mJ(在175°C时)

    产品特点和优势


    - 最佳同类IGBT技术:采用Infineon的TRENCHSTOP™ IGBT 7技术,具备低饱和电压和快速恢复特性,可降低开关损耗。
    - 高效率:设计适用于硬开关拓扑结构,如2-L逆变器、3-L NPC T型逆变器等。
    - 易于并联:由于VCEsat具有正温度系数,使得并联操作更加简单。
    - 环保合规:无铅镀层,符合RoHS标准。

    应用案例和使用建议


    案例分析
    该产品广泛应用于工业UPS系统,以确保在紧急情况下能够提供稳定可靠的电力供应。在电动汽车充电桩中,它能够支持大电流快速充电的需求。在光伏逆变器和焊接设备中,该产品同样能够保证高效率运行。
    使用建议
    - 在设计电路时,需注意散热管理,以防止器件过热。
    - 并联多个IGBT时,建议采取适当的布局和电路设计以实现均匀的负载分配。
    - 对于硬开关应用,合理选择驱动电阻以优化开关速度和降低损耗。

    兼容性和支持


    该产品的引脚布局与现有市场上的同类产品兼容,可以方便地替代传统器件。Infineon提供全面的产品支持文档,包括Pspice模型下载地址。此外,公司还提供了详细的测试条件和图表,帮助客户更好地理解产品的性能表现。

    常见问题与解决方案


    1. 问:如何测量饱和电压?
    - 答:在25°C条件下,通过施加15V的栅源电压,测量100A的电流时,饱和电压为1.7V。如果需要更高精度的测量,建议参考技术手册中详细说明的测试方法。
    2. 问:如何确定合适的驱动电阻?
    - 答:通过调整驱动电阻来控制开关速度和减小损耗。典型情况下,在25°C条件下,100A时的开关时间约为44ns,可以根据具体需求进行调节。

    总结和推荐


    总体而言,该款高功率高速开关器件具备优异的性能和广泛的应用范围。其高效的转换能力和简易的并联操作特性使其成为多种工业应用的理想选择。考虑到其卓越的可靠性和广泛的兼容性,强烈推荐在要求严格的电力转换和控制应用中使用本产品。

IKY120N120CH7XKSA1参数

参数
最大功率耗散 780W
VCEO-集电极-发射极最大电压 1.2KV
最大集电极发射极饱和电压 1.7V
配置 -
集电极电流 220A
包装方式 管装
