IKFW75N60ETXKSA1

产品分类: IGBT单管
产品描述: 178W 1.5V 独立式 600V 80A TO-247 通孔安装
供应商型号: IKFW75N60ETXKSA1
供应商: Avnet
标准整包数: 1

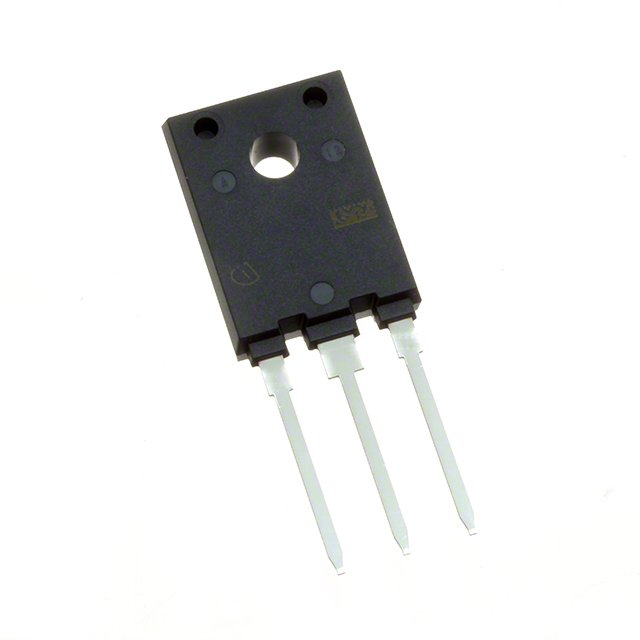

INFINEON TECHNOLOGIES IGBT单管 IKFW75N60ETXKSA1

IKFW75N60ETXKSA1概述


    产品简介


    IKFW75N60ET TRENCHSTOP™ 高级隔离 IGBT 模块
    IKFW75N60ET 是一款集成快速和软反并联二极管的 TRENCHSTOP™ 技术 IGBT 模块,封装在完全隔离的 TO-247 封装内。该模块专为工业驱动、伺服驱动、UPS(不间断电源)、焊接设备及太阳能逆变器等应用设计。通过 TRENCHSTOP™ 技术,IKFW75N60ET 提供卓越的性能,具备低导通压降、短路耐受时间长及良好的温度系数等特点。

    技术参数


    - 最大电压 (VCE):600V
    - 连续集电极电流 (IC):75A
    - 饱和导通压降 (VCEsat, 25°C):1.5V
    - 最高结温 (Tvjmax):175°C
    - 正向电流 (IF):80A
    - 峰值短路电流 (ICpuls):225A
    - 反向恢复时间 (trr):107ns
    - 隔离电压 (Visol):2500VRMS
    - 门极-发射极电压 (VGE):±20V
    - 功率耗散 (25°C):178W
    - 最大热阻 (Rth(j-h)):0.71 K/W (IGBT),1.00 K/W (二极管)

    产品特点和优势


    - 低导通损耗:TRENCHSTOP™ 技术实现了非常低的饱和导通压降,提高能效。
    - 短路耐受能力:能够承受长达5微秒的短路电流。
    - 高温运行:最高工作结温达到175°C,适合恶劣工作环境。
    - 软恢复二极管:降低电磁干扰 (EMI) 和开关损耗。
    - 高可靠性:100% 测试通过绝缘表面组装。
    - 环保材料:无铅镀层,符合RoHS标准。

    应用案例和使用建议


    应用案例
    - 工业驱动:广泛应用于伺服驱动和通用驱动系统中,实现高效电机控制。
    - 太阳能逆变器:用于太阳能发电系统的逆变环节,转换效率高且可靠。
    使用建议
    - 冷却系统选择:建议使用高效散热器以确保模块在高温下仍能正常工作。
    - 驱动电路设计:为避免高频信号干扰,建议使用适当门极电阻和缓冲电路。
    - 安装注意事项:安装时应注意不要对隔离层造成机械损伤。

    兼容性和支持


    IKFW75N60ET 与多种设备和控制器兼容,可方便集成到现有系统中。Infineon Technologies AG 提供全面的技术支持,包括产品文档、在线资源和客户支持服务。此外,该型号还提供了丰富的仿真模型和测试条件,便于设计验证。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 模块温度过高 | 检查散热器安装是否正确,确保良好的热传导。 |
    | 开关频率不稳定 | 确认门极驱动信号稳定,适当调整门极电阻值。 |
    | 短路保护不触发 | 检查电路连接,确认保护电路已正确配置。 |

    总结和推荐


    IKFW75N60ET TRENCHSTOP™ 高级隔离 IGBT 模块凭借其卓越的性能和可靠性,成为工业自动化、能源管理和电动汽车等领域的理想选择。其独特的技术特性和广泛的应用范围使其在市场上具有很强的竞争优势。我们强烈推荐这一高性能模块,特别适用于需要高可靠性和高效能的电力电子系统中。

IKFW75N60ETXKSA1参数

参数
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.5V
配置 独立式
集电极电流 80A
最大功率耗散 178W
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装

IKFW75N60ETXKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKFW75N60ETXKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKFW75N60ETXKSA1 IKFW75N60ETXKSA1数据手册

IKFW75N60ETXKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
