IRG7PH46U-EP

产品分类: IGBT单管
产品描述: 469W 1.7V 2V@ 15V,40A 130A TO-247AD 通孔安装
供应商型号: CY-IRG7PH46U-EP
供应商: Avnet
标准整包数: 1

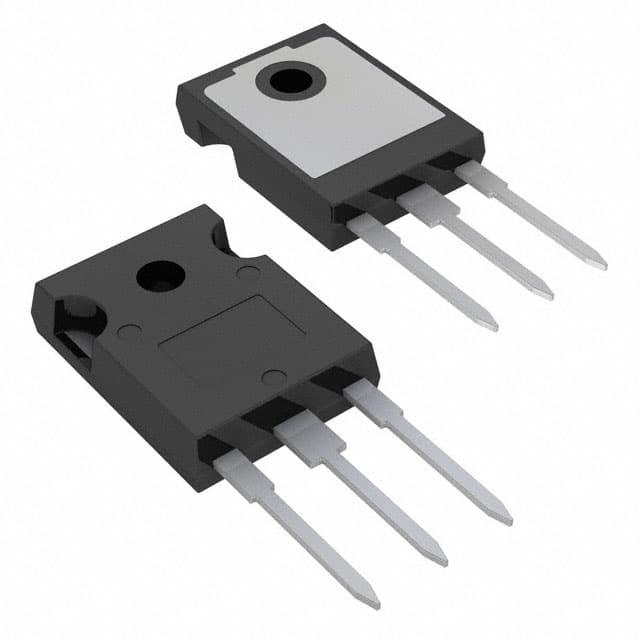

INFINEON TECHNOLOGIES IGBT单管 IRG7PH46U-EP

IRG7PH46U-EP概述

    INSULATED GATE BIPOLAR TRANSISTOR (IGBT)

    1. 产品简介


    绝缘栅双极晶体管(Insulated Gate Bipolar Transistor, IGBT)是一种广泛应用于电力电子系统中的功率半导体器件。它结合了MOSFET的驱动特性和BJT的低导通电阻,能够实现高效的功率转换。IGBT的主要功能是作为开关元件,在逆变器、电源管理、工业控制等领域中广泛应用。例如,用于不间断电源(UPS)、焊接设备、太阳能逆变器及感应加热系统。

    2. 技术参数


    - 最大电压:VCES = 1200V
    - 连续电流:TC = 25°C时为130A;TC = 100°C时为75A
    - 最大结温:TJ(max) = 175°C
    - 导通压降:VCE(on) typ. = 1.7V
    - 绝对最大额定值:
    - 集电极-发射极电压:VCES = 1200V
    - 持续集电极电流(硅限制):IC = 75A
    - 脉冲集电极电流:ICM = 160A
    - 栅极-发射极电压:VGE = ±30V
    - 最大功耗:PD = 469W(TC = 25°C),PD = 234W(TC = 100°C)
    - 工作结温和存储温度范围:-55°C至+175°C
    - 热阻抗:
    - 结-壳热阻(RθJC):0.32°C/W(TO-247AC封装)
    - 壳-散热器热阻(RθCS):0.24°C/W
    - 结-环境热阻(RθJA):40°C/W(典型座式安装)

    3. 产品特点和优势


    - 低导通压降:采用低VCE(on)凹槽IGBT技术,实现更低的导通压降。
    - 高效率:低开关损耗使其在广泛的频率范围内表现优异。
    - 耐高温:最大结温可达175°C,提供更大的安全裕度。
    - 正温度系数:VCE(on)具有正温度系数,使得并联操作更加容易。
    - 严格参数分布:确保产品之间的一致性和可靠性。
    - 无铅设计:符合环保要求,降低对环境的影响。

    4. 应用案例和使用建议


    - UPS不间断电源:利用其高效率和宽泛的电压范围,适合大型数据中心和工业设施。
    - 焊接设备:能够在高频和高功率下稳定运行,提高焊接质量。
    - 太阳能逆变器:低开关损耗和高效率确保长时间稳定运行,提升整体能效。
    - 感应加热:适用于需要频繁切换的场合,如金属加工行业。
    使用建议:
    - 在安装过程中应注意热管理,确保良好的散热条件,以维持正常工作温度。
    - 选择合适的栅极电阻(RG),减少开关损耗。
    - 注意并联IGBT的操作,保证电流均匀分布,避免局部过热。

    5. 兼容性和支持


    - 兼容性:IGBT与标准接口兼容,易于集成到现有系统中。
    - 厂商支持:提供详尽的技术文档、应用指南和支持服务,帮助用户更好地了解和使用该产品。

    6. 常见问题与解决方案


    - 问题1:启动时出现过压现象。
    - 解决方法:检查电路设计,确保栅极电阻(RG)值适当,必要时增加栅极钳位电路。

    - 问题2:导通压降过高。
    - 解决方法:检查焊接质量和引线布局,确保良好的热传导。
    - 问题3:工作温度过高。
    - 解决方法:改善散热措施,如加装散热片或冷却风扇。

    7. 总结和推荐


    综合评估:IRG7PH46UPbF和IRG7PH46U-EP两款产品凭借其高效能、低损耗和高可靠性,在多个应用领域表现出色。它们适合于工业应用,尤其是在需要长期稳定运行和高效能转换的场合。产品设计考虑周全,参数一致性高,且提供了完善的文档和技术支持。
    推荐使用:建议在需要高效率、宽泛工作范围及可靠性的电力电子系统中使用此款IGBT。

IRG7PH46U-EP参数

参数
配置 -
集电极电流 130A
最大功率耗散 469W
VCEO-集电极-发射极最大电压 2V@ 15V,40A
最大集电极发射极饱和电压 1.7V
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AD
安装方式 通孔安装
包装方式 散装,管装

IRG7PH46U-EP厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRG7PH46U-EP数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IRG7PH46U-EP IRG7PH46U-EP数据手册

IRG7PH46U-EP封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.046 ¥ 40.8764
25+ $ 4.8374 ¥ 40.1716
50+ $ 4.6289 ¥ 39.4669
100+ $ 4.5455 ¥ 39.1145
300+ $ 4.5038 ¥ 38.7621
500+ $ 4.4621 ¥ 38.4097
1000+ $ 4.337 ¥ 36.6478
5000+ $ 4.337 ¥ 36.6478
库存: 180
起订量: 25 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1004.29
