IKP15N65F5XKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 650 V, 最大 30 A
供应商型号: IKP15N65F5XKSA1
供应商: 国内现货
标准整包数: 5

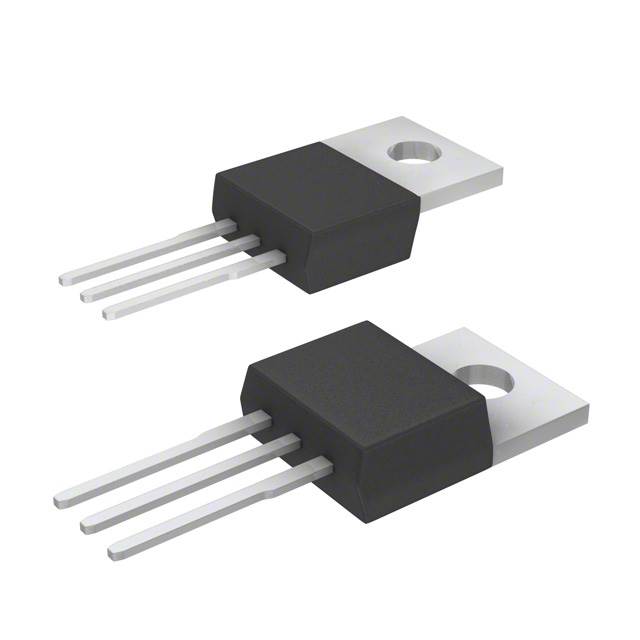

INFINEON TECHNOLOGIES IGBT单管 IKP15N65F5XKSA1

IKP15N65F5XKSA1概述


    产品简介


    IKP15N65F5 是一款由Infineon Technologies制造的高性能第五代高速开关系列IGBT(绝缘栅双极型晶体管)和快速软反并联二极管组成的封装组件。这款产品采用了TRENCHSTOP™ 5技术,具备卓越的效率和快速开关性能。IKP15N65F5广泛应用于太阳能转换器、不间断电源、焊接转换器以及中到高频率开关转换器等领域。

    技术参数


    - 工作电压: 650V
    - 最大集电极电流: 15A(连续),45A(脉冲)
    - 门极发射极电压: ±20V(瞬态)
    - 功率损耗: 25°C时为105W,100°C时为52.5W
    - 工作温度范围: -40°C至175°C
    - 储存温度范围: -55°C至150°C
    - 热阻抗: 结至外壳1.40K/W(IGBT),2.90K/W(二极管),结至环境62K/W
    - 电气特性:
    - 输入电容(Cies): 930pF
    - 输出电容(Coes): 24pF
    - 反向传输电容(Cres): 4pF
    - 门极电荷(QG): 38nC(520V, 15.0A, 15V)
    - 开关特性:
    - 导通延迟时间(td(on)): 17ns(典型值)
    - 关断延迟时间(td(off)): 150ns(典型值)
    - 总开关能量(Ets): 0.17mJ(典型值)

    产品特点和优势


    1. 最佳效率: IKP15N65F5采用TRENCHSTOP™ 5技术,具备行业领先的硬开关和共振拓扑效率。
    2. 快速响应: 具有快速开关性能,确保高效的电力转换。
    3. 高可靠性: 最大结温达到175°C,适合恶劣环境的应用。
    4. 环保: 符合RoHS标准,无铅电镀,符合环保要求。
    5. 完整的产品谱系: 提供完整的IGBT产品线以及PSpice模型,便于系统设计。

    应用案例和使用建议


    IKP15N65F5在多种应用中表现出色,例如:
    - 太阳能转换器: 在高效转换过程中减少损耗。
    - 不间断电源: 提供可靠的电源转换,保证系统稳定性。
    - 焊接转换器: 高速开关特性确保焊接过程的精确控制。
    使用建议:
    - 选择合适的散热方案: 确保器件在高负荷下仍能保持良好的热稳定性。
    - 合理设置门极电阻: 根据实际需求调整门极电阻以优化开关速度和效率。

    兼容性和支持


    IKP15N65F5与常见的电路设计兼容,易于集成。Infineon提供全面的技术支持,包括PSpice模型和详细的用户指南。如果您有任何疑问或需要进一步的支持,可以联系Infineon的技术支持团队。

    常见问题与解决方案


    - 问题: 开关时间不稳定。
    - 解决方案: 检查并调整门极电阻,确保其在合适范围内。
    - 问题: 功率损耗过高。
    - 解决方案: 重新考虑散热设计,确保器件的热稳定。

    总结和推荐


    IKP15N65F5作为第五代高速开关系列的一员,具备出色的效率和开关性能。其卓越的热管理和快速的响应能力使其在多种应用中表现出色。如果你正在寻找一款高效、可靠且易于集成的IGBT,IKP15N65F5是你的理想选择。因此,强烈推荐这一产品。

IKP15N65F5XKSA1参数

参数
VCEO-集电极-发射极最大电压 650V
最大集电极发射极饱和电压 1.6V
配置 独立式
集电极电流 30A
最大功率耗散 105W
长*宽*高 10.36mm*4.57mm*15.95mm
通用封装 TO-220-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IKP15N65F5XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKP15N65F5XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKP15N65F5XKSA1 IKP15N65F5XKSA1数据手册

IKP15N65F5XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
