EVALIHW65R62EDS06JTOBO1

产品分类: 其他功能模块
产品描述: Evaluation Board of 650 V Reverse IGBT for Induction Heating Application
供应商型号: 3931198
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES 其他功能模块 EVALIHW65R62EDS06JTOBO1

EVALIHW65R62EDS06JTOBO1概述

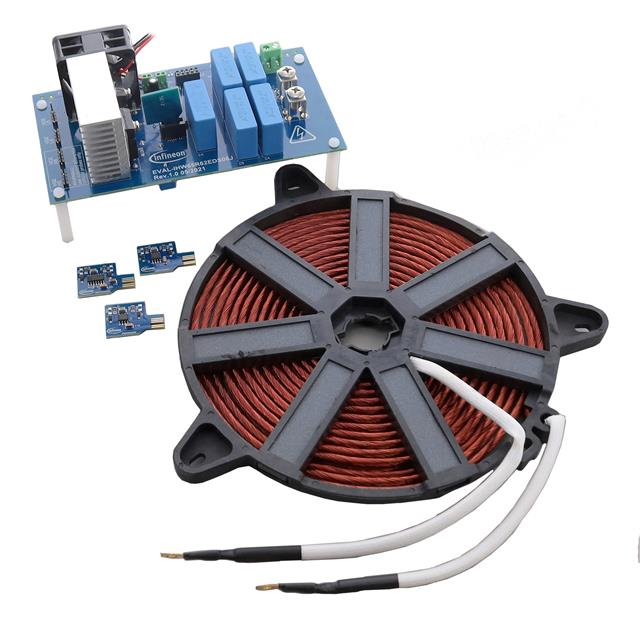

    EVAL-IHW65R62EDS06J 650V Reverse Conducting IGBT Evaluation Board

    1. 产品简介


    EVAL-IHW65R62EDS06J 是一款用于感应加热应用的逆导型 IGBT 评估板。它结合了全新的 650V 反向导通 R6 系列 IGBT 和 Infineon 的 EiceDRIVER™ IC,适用于高达 100kHz 的谐振开关应用。这款评估板旨在帮助工程师了解如何使用 Infineon 的逆导型 IGBT 和 EiceDRIVER™ 2ED2x 家族,同时也适合经验丰富的设计工程师开发电力电子设备如逆变器。

    2. 技术参数


    评估板的主要技术规格如下:
    - VCC1 输入电压: 最大值为 20V,辅助电源连接器/门驱动器 IC 供电电压。
    - 输入高电压 V-HV: 在 180V 至 270V 范围内,高压输入。
    - 最大切换频率 fsw: 在连续操作模式下,最大 50kHz,需仔细考虑功率晶体管和 EiceDRIVER™ IC 的散热需求。
    - 冷却性能: 辅助供应电压决定散热片和风扇组件的冷却性能,输入 DC 电压为 250V,辅助电压为 20V。

    3. 产品特点和优势


    - 双脉冲测试能力: 适用于双脉冲测试及连续运行模式。
    - 典型应用指导: 设计接近于现代感应烹饪系统,具有半桥拓扑结构。
    - 优化门驱动环路: 通过单独的门驱动器子卡优化门驱动环路,降低寄生电感。
    - 易于集成: 控制接口设计可以轻松连接到 Infineon 的 Boot Kit XMC1300 微控制器板。

    4. 应用案例和使用建议


    评估板已测试过最高输入功率 3000W,输入直流电压 250V,辅助电压 20V。用户需要注意,辅助供电电压影响散热片和风扇组件的冷却性能,较低的辅助电压可能导致输出功率降低。对于不同的负载条件,可以通过更换不同阻抗的谐振线圈进行测试。此外,电阻或电容值的调整可以帮助优化性能。

    5. 兼容性和支持


    评估板可以与 Infineon 的 Boot Kit XMC1300 微控制器板或其他脉宽调制 (PWM) 生成器轻松连接。Infineon 提供软件下载支持,以方便进行电路编程和调试。

    6. 常见问题与解决方案


    - 高电压伤害风险: 测量电压波形时务必使用高压差分探头,避免个人伤害或死亡。
    - 放电时间: 拆除主电源后,需要等待五分钟使 DC 母线电容器放电至安全电压水平。
    - 热表面处理: 操作期间要注意散热片和设备表面可能变得非常热。
    - 静电控制: 需要采取静电控制措施来安装、测试、维修或修理评估板。

    7. 总结和推荐


    总结:EVAL-IHW65R62EDS06J 评估板是面向设计工程师的一款高效工具,通过提供先进的 IGBT 和门驱动技术,帮助他们在感应加热和其他电力电子应用中进行评估和测试。其独特的设计和强大的支持使其在市场上具备很高的竞争力。
    推荐:鉴于其高性能和全面的功能,强烈推荐使用此评估板进行相关领域的设计与研发工作。

EVALIHW65R62EDS06JTOBO1参数

参数
零件状态 在售
包装方式 散装

EVALIHW65R62EDS06JTOBO1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

EVALIHW65R62EDS06JTOBO1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES 其他功能模块 INFINEON TECHNOLOGIES EVALIHW65R62EDS06JTOBO1 EVALIHW65R62EDS06JTOBO1数据手册

EVALIHW65R62EDS06JTOBO1封装设计

查看详情并下载
Symbol
Footprint
3D Model
