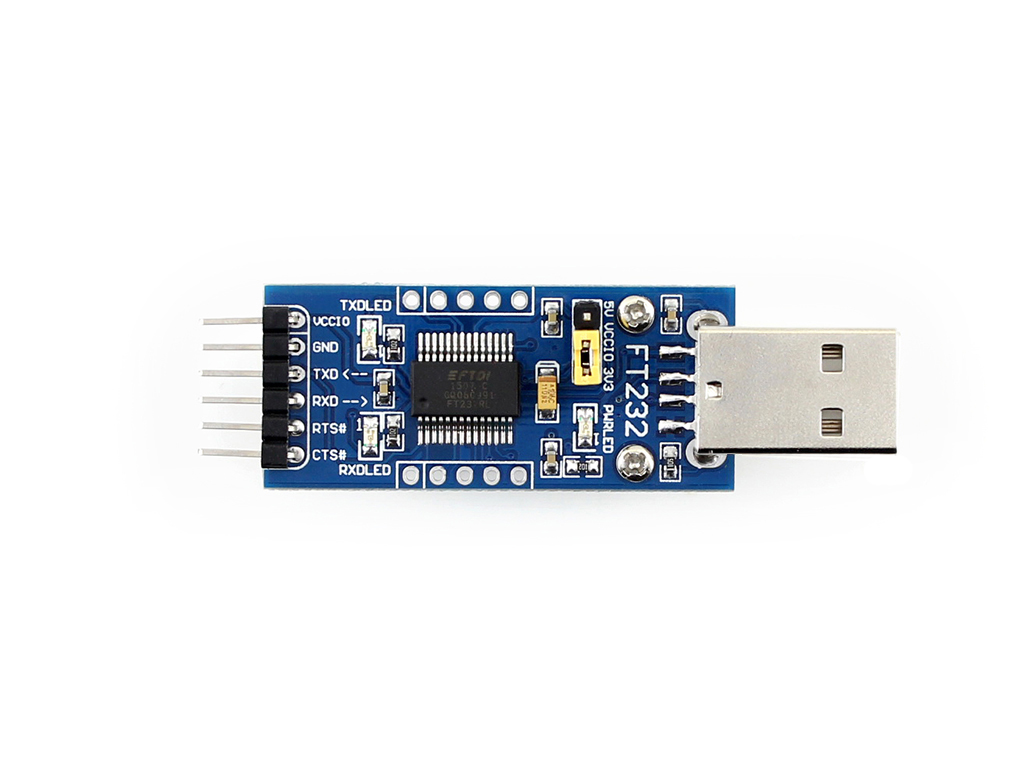

FT232 USB UART Board

产品分类: 其他功能模块
产品描述:
供应商型号: 14M-FT232 USB UART BOARD
供应商: 云汉优选
标准整包数: 1
WAVESHARE/深圳微雪电子 其他功能模块 FT232 USB UART Board

FT232 USB UART Board概述

    FT232 USB转TTL UART工业级mini micro type C板技术手册

    1. 产品简介


    FT232 USB转TTL UART是一款专为满足现代工业需求而设计的转换器板卡。它采用了FTDI公司的FT232R芯片,通过USB接口提供TTL电平的UART通信功能。该产品主要应用于嵌入式系统、物联网设备、开发板等需要进行串行通信的场合。

    2. 技术参数


    - 供电方式:USB接口供电
    - 通信接口:标准TTL电平UART接口
    - 工作电压:USB接口供电,无需外接电源
    - 传输速率:最高支持3Mbit/s
    - 支持操作系统:Windows(32位/64位)、MAC OS(x64)
    - 尺寸:工业级mini micro type C封装
    - 引脚定义:
    - VCC(+5V):电源输入
    - GND:接地
    - TXD:发送数据
    - RXD:接收数据
    - CTS:清除发送
    - RTS:请求发送

    3. 产品特点和优势


    - 稳定性高:采用FTDI官方的FT232R芯片,具有出色的稳定性和可靠性。
    - 通用性强:支持多种操作系统,适用于各种不同的硬件平台。
    - 易于使用:只需通过USB接口连接,即可实现串行通信功能。
    - 工业级品质:具备良好的抗干扰能力和宽温度范围,适合恶劣环境下的应用。


    4. 应用案例和使用建议


    应用案例
    - 开发板:与Arduino、Raspberry Pi等开发板配合使用,实现USB转TTL接口的串行通信。
    - 嵌入式系统:作为嵌入式系统的调试工具,用于设备间的通信。
    使用建议
    - 环境适应性:确保设备工作在规定的温度范围内,避免高温或低温环境导致性能下降。
    - 干扰抑制:在强电磁环境下使用时,建议增加屏蔽措施以防止信号干扰。
    - 调试工具选择:使用专业的串口调试助手软件,以便更好地监控和控制串行通信过程。

    5. 兼容性和支持


    - 兼容性:支持主流的操作系统,包括Windows(32位/64位)、MAC OS(x64)。同时,该板卡与多种开发板和嵌入式系统兼容。
    - 技术支持:Waveshare公司提供详尽的技术文档和软件资源,用户可以通过访问官方网站获取最新的驱动程序和相关资料。
    - 假冒问题:市场上存在该产品的假冒伪劣品,务必从正规渠道购买,并通过官方网站验证真伪。

    6. 常见问题与解决方案


    - 问题:WIN7驱动安装失败
    - 解决方案:安装特定版本的驱动程序,下载地址为:[FT232-WIN7-Driver](链接)。
    - 问题:是否支持Win8.1、Win10等操作系统?
    - 解决方案:该板卡支持多种操作系统,具体驱动程序可以从FTDI官方网站下载。
    - 问题:如何判断FT232功能是否正常?
    - 解决方案:通过将TXD和RXD短接,并使用串口调试助手发送数据,观察是否有对应的数据返回。

    7. 总结和推荐


    FT232 USB转TTL UART是一款高性能的串行通信转换器,以其出色的稳定性和广泛的兼容性著称。它不仅在开发板和嵌入式系统中表现优异,而且能够在严苛的工业环境中稳定运行。对于需要进行串行通信的应用,强烈推荐使用这款产品。但需注意,市场上存在假冒伪劣品,建议从正规渠道购买以确保质量和售后服务。

FT232 USB UART Board厂商介绍

WAVESHARE是一家致力于研发和生产电子模块的公司,专注于提供各种传感器、通信模块和显示模块等产品。其主营产品分类包括:

1. 传感器模块:如温湿度传感器、气体传感器、光传感器等,广泛应用于环境监测、智能家居等领域。
2. 通信模块:如Wi-Fi、蓝牙、LoRa等无线通信模块,适用于物联网设备的数据传输。
3. 显示模块:如OLED、LCD等显示屏,用于信息展示和人机交互。

WAVESHARE的优势在于:

1. 产品种类丰富:提供多种类型的电子模块,满足不同应用场景的需求。
2. 技术支持:提供详细的技术文档和开发指南,帮助用户快速上手和开发。
3. 质量保证:产品经过严格测试,确保稳定性和可靠性。
4. 价格优势:以合理的价格提供高质量的产品,具有较高的性价比。

FT232 USB UART Board数据手册

厂牌 PDF简要描述 下载
WAVESHARE/深圳微雪电子 其他功能模块 WAVESHARE/深圳微雪电子 FT232 USB UART Board FT232 USB UART Board数据手册
