USB TO RS232/485/TTL

产品分类: 其他功能模块
产品描述:
供应商型号: 14M-USB TO RS232/485/TTL
供应商: 云汉优选
标准整包数: 1

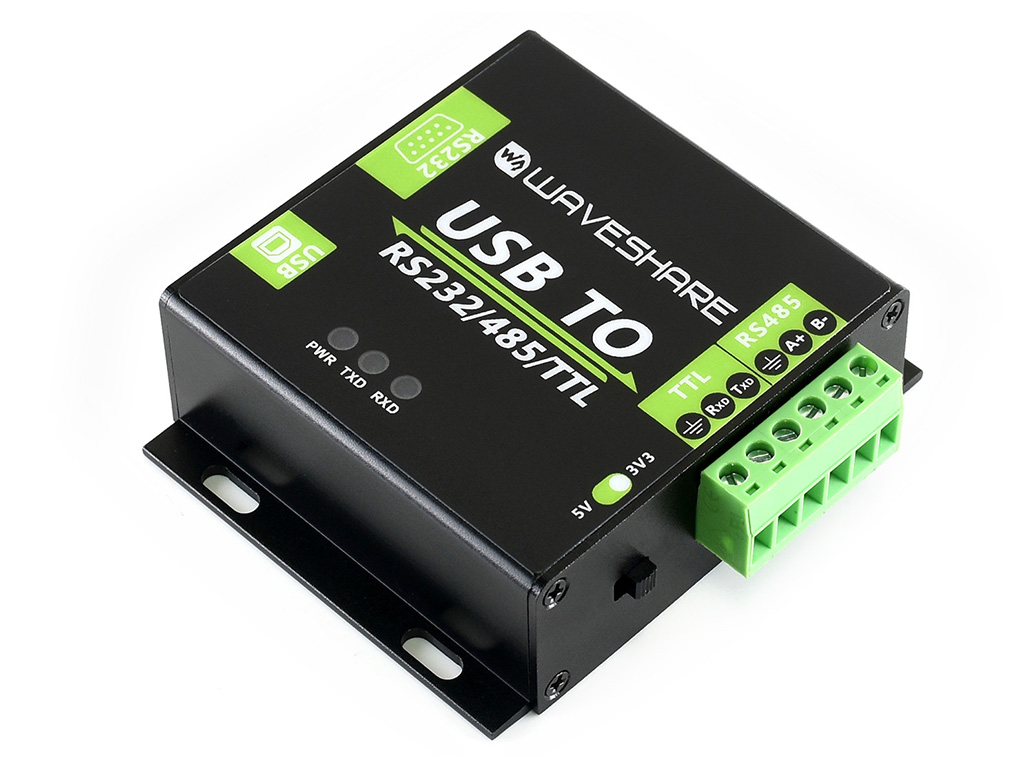

WAVESHARE/深圳微雪电子 其他功能模块 USB TO RS232/485/TTL

USB TO RS232/485/TTL概述

    FT232 USB转RS232/RS485/TTL 技术手册

    产品简介


    FT232 是一款多功能 USB 转 RS232/RS485/TTL 的转换器,主要用于将 USB 接口的设备连接到传统的串行通信接口(如 RS232 和 RS485)。它具备强大的性能和广泛的应用范围,适用于工业自动化、嵌入式系统、测试与测量设备等领域。FT232 转换器采用高性能的 FT232R 芯片,确保在各种环境中都能提供稳定可靠的通信能力。

    技术参数


    - 芯片型号: FT232R
    - USB 版本: 2.0
    - 传输速率:
    - RS232: 最高 2 Mbps
    - RS485: 最高 250 kbps
    - TTL: 最高 3 Mbps
    - 供电方式: 通过 USB 端口供电
    - 工作电压: 4.75V 至 5.25V
    - 工作温度范围: -40°C 至 +85°C
    - 支持的操作系统: Windows (32/64 位)、Mac OS X、Linux、Android、Windows CE
    - 接口类型:
    - USB Type A
    - DB9 (RS232)
    - DB9 (RS485)
    - TTL 串行端口

    产品特点和优势


    - 多平台兼容性: 支持多种操作系统,适用于不同平台的应用需求。
    - 灵活的通信选择: 用户可以根据需要选择 USB 转 RS232、RS485 或 TTL 接口,无需额外配置。
    - 稳定性: 采用先进的 FT232R 芯片,确保数据传输的稳定性和可靠性。
    - 耐用性: 广泛的工作温度范围使得该产品能够在各种恶劣环境下正常工作。

    应用案例和使用建议


    - 工业自动化: 在工业环境中,FT232 可以实现 USB 到 RS485 的转换,方便与 PLC 和其他设备进行通信。
    - 测试与测量: 在实验室环境下,利用 FT232 将 USB 设备连接到 RS232 接口的仪器,便于调试和数据采集。
    - 使用建议: 在使用 RS485 进行近距离通信时,建议移除 RS485 的终端匹配电阻,以避免通信异常。

    兼容性和支持


    - 兼容性: 该产品与标准的 USB 设备接口和串行通信接口完全兼容。
    - 官方支持: Waveshare 提供了详细的用户手册和技术支持,官方网址为 [https://www.waveshare.com/wiki/FT232USB-to-RS232/RS485/TTL](https://www.waveshare.com/wiki/FT232USB-to-RS232/RS485/TTL)。

    常见问题与解决方案


    - 问题: 在非 Windows 系统上使用不了。
    - 解决办法: 进入 FTDI 官网下载并安装对应的驱动程序,具体网址为 [https://www.ftdichip.cn/Drivers/D2XX.htm](https://www.ftdichip.cn/Drivers/D2XX.htm)。
    - 问题: RS485 近距离通信异常。
    - 解决办法: 去掉 RS485 的 120 欧姆终端匹配电阻。
    - 问题: 是否支持 USB 同时转 RS232、RS485 和 TTL?
    - 回答: 不支持,只能 USB 转其中一个接口。
    - 问题: 是否支持 RS232、RS485 和 TTL 互转?
    - 回答: 不支持,仅支持 USB 转 RS232、RS485 或 TTL。

    总结和推荐


    FT232 USB 转 RS232/RS485/TTL 转换器凭借其出色的多平台兼容性、稳定的通信能力和灵活的通信选择,在多种应用场景中表现出色。对于需要在不同平台上进行 USB 到传统串行接口通信的用户来说,这是一个非常值得推荐的产品。无论是工业自动化、实验室测试还是嵌入式系统开发,FT232 都能够满足您的需求。

USB TO RS232/485/TTL厂商介绍

WAVESHARE是一家致力于研发和生产电子模块的公司,专注于提供各种传感器、通信模块和显示模块等产品。其主营产品分类包括:

1. 传感器模块:如温湿度传感器、气体传感器、光传感器等,广泛应用于环境监测、智能家居等领域。
2. 通信模块:如Wi-Fi、蓝牙、LoRa等无线通信模块,适用于物联网设备的数据传输。
3. 显示模块:如OLED、LCD等显示屏,用于信息展示和人机交互。

WAVESHARE的优势在于:

1. 产品种类丰富:提供多种类型的电子模块,满足不同应用场景的需求。
2. 技术支持:提供详细的技术文档和开发指南,帮助用户快速上手和开发。
3. 质量保证:产品经过严格测试,确保稳定性和可靠性。
4. 价格优势:以合理的价格提供高质量的产品,具有较高的性价比。

USB TO RS232/485/TTL数据手册

厂牌 PDF简要描述 下载
WAVESHARE/深圳微雪电子 其他功能模块 WAVESHARE/深圳微雪电子 USB TO RS232/485/TTL USB TO RS232/485/TTL数据手册

USB TO RS232/485/TTL封装设计

查看详情并下载
Symbol
Footprint
3D Model
