IGW50N60T

产品分类: IGBT单管
产品描述: 333W 1.5V 独立式 600V 90A TO-247 通孔安装 15.9mm*5.3mm*20.95mm
供应商型号: 726-IGW50N60T
供应商: Mouser
标准整包数: 1

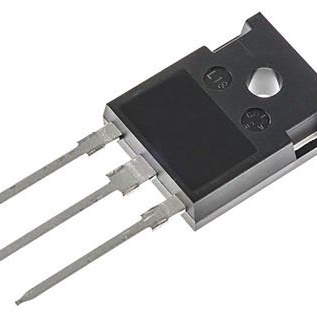

INFINEON TECHNOLOGIES IGBT单管 IGW50N60T

IGW50N60T概述

    IGW50N60T TRENCHSTOP™ IGBT 技术手册

    产品简介


    IGW50N60T 是由 Infineon Technologies 生产的一款低损耗 IGBT(绝缘栅双极型晶体管),采用 TRENCHSTOP™ 和 Fieldstop 技术,专为频率转换器和不间断电源(UPS)设计。此型号具有出色的性能和可靠性,适用于广泛的电力电子应用。

    技术参数


    - 电压规格:
    - 集电极-发射极电压 (VCE):600V
    - 最大集电极电流 (IC):90A (TC=25°C),64A (TC=100°C)
    - 脉冲集电极电流 (ICpuls):150A
    - 温度范围:
    - 结温 (Tj):-40°C 至 +175°C
    - 储存温度 (Ts):-55°C 至 +150°C
    - 热阻抗:
    - 结-壳热阻 (RthJC):0.45 K/W
    - 结-环境热阻 (RthJA):40 K/W
    - 电气特性:
    - 开启电压 (VGE):±20V
    - 饱和电压 (VCE(sat)):1.5V (Tj=25°C)
    - 门极-发射极泄漏电流 (IGES):≤100nA (VCE=0V, VGE=20V)
    - 门极-发射极阈值电压 (VGE(th)):4.1V 至 5.7V (IC=0.8mA)

    产品特点和优势


    - 非常低的饱和电压 (VCE(sat)):1.5V (典型值)
    - 高工作温度范围:最高结温可达175°C
    - 短路耐受能力:5μs
    - 出色的电气特性:具备正温度系数的饱和电压,低电磁干扰 (EMI),低门极电荷
    - 环保合规:无铅镀层,符合RoHS标准
    - 高可靠性和稳定性:TRENCHSTOP™ 和 Fieldstop 技术提供紧密的参数分布和高温稳定性

    应用案例和使用建议


    - 应用领域:频率转换器、不间断电源系统
    - 使用场景:可广泛应用于工业自动化、电机驱动、电源管理等领域
    - 使用建议:
    - 选择合适的门极电阻以优化开关性能
    - 确保良好的散热设计以提高工作温度范围内的稳定运行
    - 注意电源线路的电磁干扰,合理布局走线

    兼容性和支持


    - 兼容性:此产品与大多数工业标准电源电路兼容
    - 技术支持:Infineon 提供完整的PSpice模型和详细的技术文档,帮助客户快速集成和调试

    常见问题与解决方案


    - Q1: 如何防止IGBT过热?
    - A1: 确保良好的散热设计,如使用散热器或冷却风扇,并确保散热路径畅通无阻。

    - Q2: 门极电阻的选择如何影响性能?
    - A2: 适当的门极电阻可以降低开关损耗并改善效率。根据应用需求选择合适的电阻值。
    - Q3: 发生短路时,如何保护IGBT?
    - A3: 使用过流保护电路(如保险丝或断路器),确保在发生短路时能够迅速切断电流。

    总结和推荐


    IGW50N60T 是一款高性能的IGBT,在多个方面表现出色。它不仅具有非常低的饱和电压和高工作温度范围,还具有出色的短路耐受能力和电气特性。对于需要高效、可靠和安全的电力转换应用来说,这是一款值得推荐的产品。

IGW50N60T参数

参数
最大集电极发射极饱和电压 1.5V
配置 独立式
集电极电流 90A
最大功率耗散 333W
VCEO-集电极-发射极最大电压 600V
长*宽*高 15.9mm*5.3mm*20.95mm
通用封装 TO-247
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,管装

IGW50N60T厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IGW50N60T数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IGW50N60T IGW50N60T数据手册

IGW50N60T封装设计

查看详情并下载
Symbol
Footprint
3D Model
