IKD15N60RF

产品分类: IGBT单管
产品描述: 250W 2.2V 独立式 600V 30A TO-252 贴片安装
供应商型号: 726-IKD15N60RF
供应商: Mouser
标准整包数: 1
INFINEON TECHNOLOGIES IGBT单管 IKD15N60RF

IKD15N60RF概述

    IKD15N60RF 技术手册:TRENCHSTOPTM RC-Drives 快速系列 IGBT

    产品简介


    IKD15N60RF 是一种采用 TRENCHSTOPTM 反向导通(RC)技术的 600V 功率 IGBT,集成内置二极管。它专为硬开关应用设计,最高频率可达 30 kHz,具备紧凑封装的优势。这种 IGBT 广泛应用于家用电器和工业驱动系统,如压缩机、泵和风扇。

    技术参数


    - 额定电压 (VCE):600V
    - 最大直流集电极电流 (IC):15A
    - 最大脉冲集电极电流 (ICpuls):45A
    - 最大结温 (Tvjmax):175°C
    - 短路能力:5µs
    - 开关频率范围:4 kHz 至 30 kHz
    - 热阻 (Rth(j-c)):0.60 K/W(IGBT 结-壳)
    - 反向恢复时间 (trr):74 ns
    - 反向恢复电荷 (Qrr):0.42 µC
    - 最大输入电容 (Cies):961 pF
    - 输出电容 (Coes):53 pF
    - 反向传输电容 (Cres):33 pF

    产品特点和优势


    - 优化的 Eon 和 Eoff:低开关损耗,使应用更加高效。
    - 光滑的切换性能:减少电磁干扰 (EMI) 水平,提高系统稳定性。
    - 非常紧密的参数分布:确保一致性,减少生产过程中的不确定性。
    - 超低功耗:最大功率耗散 250 W,适合多种高负载应用。
    - 良好的短路能力:确保系统的安全运行。

    应用案例和使用建议


    IKD15N60RF 在家庭和工业驱动系统中广泛使用。例如,在压缩机应用中,其高效率和低损耗能够显著提高能效和可靠性。对于需要频繁开关的应用,应注意散热设计,避免过热。
    使用建议:
    1. 在高频应用中,确保 PCB 设计符合散热要求。
    2. 集成热沉以提高散热效果。
    3. 确保外部电路设计合理,减少 EMI 影响。

    兼容性和支持


    IKD15N60RF 支持与各种控制电路板的集成,适用于不同类型的电源转换器和逆变器。制造商 Infineon 提供了丰富的技术支持资源,包括应用说明和仿真模型,便于客户快速上手。

    常见问题与解决方案


    - 问题 1:启动时出现过热问题。
    - 解决方案:检查散热设计是否合理,增加散热片或改善通风条件。

    - 问题 2:工作时出现噪声问题。
    - 解决方案:优化 PCB 布局,减少电磁干扰(EMI),并使用屏蔽措施。
    - 问题 3:短路检测失效。
    - 解决方案:检查短路保护电路的设计,确保在出现短路时能够及时断开连接。

    总结和推荐


    IKD15N60RF 是一款高性能的 IGBT,具有优秀的开关特性和出色的热性能。它在压缩机、泵和风扇等应用中表现出色。无论是从性能还是成本角度来看,它都是一款值得推荐的产品。如果您正在寻找一个高效可靠的 IGBT 解决方案,IKD15N60RF 将是一个不错的选择。

IKD15N60RF参数

参数
最大集电极发射极饱和电压 2.2V
配置 独立式
集电极电流 30A
最大功率耗散 250W
VCEO-集电极-发射极最大电压 600V

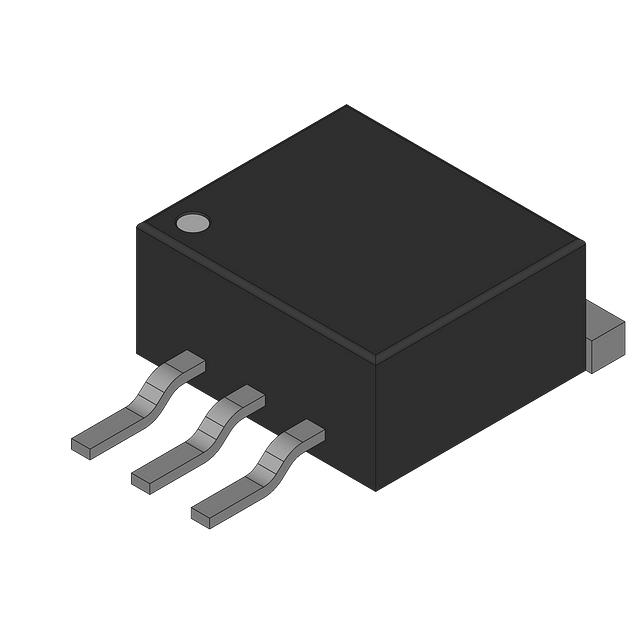

通用封装 TO-252
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

IKD15N60RF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKD15N60RF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKD15N60RF IKD15N60RF数据手册

IKD15N60RF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.139 ¥ 18.0746
10+ $ 1.7825 ¥ 15.0621
100+ $ 1.3284 ¥ 11.225
250+ $ 1.2312 ¥ 10.4036
500+ $ 1.1124 ¥ 9.3998
1000+ $ 0.958 ¥ 8.0948
2500+ $ 0.8852 ¥ 7.4795
5000+ $ 0.8516 ¥ 7.1956
10000+ $ 0.8316 ¥ 7.027
库存: 1666
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 18.07
直接购买
加入购物车
