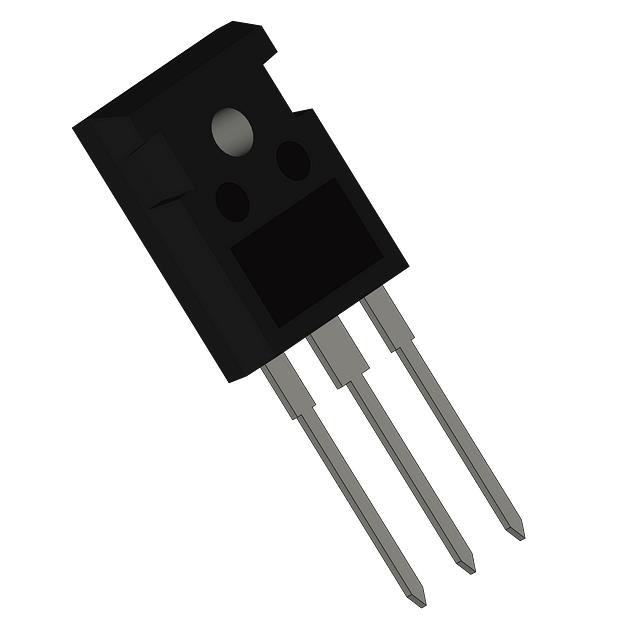

IGW50N60TFKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 600 V, 最大 90 A
供应商型号: IGW50N60TFKSA1
供应商: 国内现货
标准整包数: 1
INFINEON TECHNOLOGIES IGBT单管 IGW50N60TFKSA1

IGW50N60TFKSA1概述

    IGW50N60T TRENCHSTOP™ 系列 IGBT 技术手册

    产品简介


    IGW50N60T 是一款采用 TRENCHSTOP™ 和 Fieldstop 技术设计的低损耗 IGBT(绝缘栅双极型晶体管)。该产品特别适用于频率转换器和不间断电源系统,具备高可靠性、低导通电压和高开关速度等显著特点。通过先进的技术,IGW50N60T 在多种电力电子应用中展现出卓越的性能。

    技术参数


    | 参数 | 符号 | 最大值 | 单位 |
    ||
    | 集电极-发射极电压 | VCE | 600 | V |
    | 直流集电极电流 | IC | 90 (TC=25°C) 64 (TC=100°C) | A |
    | 脉冲集电极电流 | ICpuls | 150 | A |
    | 最短关断安全操作区域 | VCE=600V, Tj=175°C, tp=1µs | 150 | A |
    | 栅极-发射极电压 | VGE | ±20 | V |
    | 短路耐受时间 | tSC | 5μs | μs |
    | 功率耗散 | TC=25°C | 333 | W |
    | 工作结温 | Tj | -40...+175 | °C |
    | 存储温度 | Tstg | -55...+150 | °C |
    | 焊接温度(从外壳 1.6mm)| - | 260 | °C |

    产品特点和优势


    1. 非常低的饱和压降:IGW50N60T 在 Tj=25°C 时的饱和压降为 1.5V(典型),使得其非常适合高频应用。
    2. 高可靠性和温度稳定性:得益于 TRENCHSTOP™ 和 Fieldstop 技术,IGW50N60T 可承受高达 175°C 的结温,并具有良好的热稳定性和鲁棒性。
    3. 高开关速度:提供快速开关特性,有助于减少能量损失。
    4. 正温度系数:确保在并联运行时能够稳定工作。
    5. 低电磁干扰 (EMI):有助于减少系统中的电磁噪声。
    6. 符合环保标准:无铅镀层且符合 RoHS 规范,确保产品对环境友好。

    应用案例和使用建议


    - 频率转换器:在变频器中,IGW50N60T 可以显著提高效率并降低损耗。
    - 不间断电源系统:在 UPS 系统中,它可以帮助维持稳定的电力输出。
    使用建议:
    1. 散热管理:由于功率耗散较高,需要采取有效的散热措施以保持正常工作温度。
    2. 驱动电路设计:设计合适的驱动电路,特别是栅极电阻,以优化开关特性。

    兼容性和支持


    IGW50N60T 兼容现有的 TO247 封装标准,与多种控制电路和驱动器相兼容。Infineon Technologies 提供全面的技术支持,包括产品选型指南、仿真模型和用户手册。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 散热问题导致过热 | 使用适当的散热片和冷却系统,优化散热路径。 |
    | 开关过程中电磁干扰问题 | 添加滤波器以减少电磁干扰,确保屏蔽良好。 |
    | 寿命缩短 | 定期进行维护检查,确保正确的驱动条件。 |

    总结和推荐


    IGW50N60T 凭借其出色的性能和多项优势,非常适合用于要求高性能和可靠性的应用场合。尤其适合频率转换器和不间断电源系统的设计。推荐使用此产品,特别是对于那些寻求高效能电力电子系统的工程师。

IGW50N60TFKSA1参数

参数
最大集电极发射极饱和电压 1.5V
配置 独立式
集电极电流 100A
最大功率耗散 333W
VCEO-集电极-发射极最大电压 600V
长*宽*高 15.9mm*5.3mm*20.95mm
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 管装
