IRGP4620DPBF

产品分类: IGBT单管
产品描述: 140W 1.55V 独立式 600V 32A TO-247AC 通孔安装 15.87mm*5.31mm*20.7mm
供应商型号: CY-IRGP4620DPBF
供应商: Avnet
标准整包数: 1

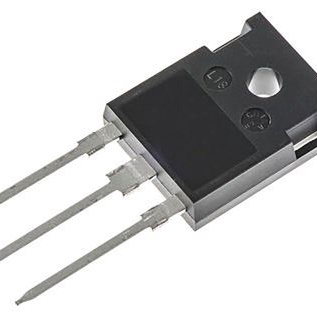

INFINEON TECHNOLOGIES IGBT单管 IRGP4620DPBF

IRGP4620DPBF概述

    IRGB4620DPbF IGBT 技术手册综述

    1. 产品简介


    IRGB4620DPbF 是一种绝缘栅双极型晶体管(IGBT),集成有一个超快软恢复二极管。它主要应用于工业电机驱动、逆变器、不间断电源系统(UPS)及焊接设备等领域。这些应用需要高效率和稳定的电能转换,IRGB4620DPbF 的设计就是为了满足这些需求。

    2. 技术参数


    - 电压规格:最大集电极-发射极电压 (VCES) 为 600V。
    - 电流规格:连续集电极电流 (IC) 在 25°C 下为 32A,在 100°C 下为 20A。
    - 脉冲电流规格:脉冲集电极电流 (ICM) 为 36A。
    - 温度范围:操作结温 (TJ) 范围为 -40°C 到 +175°C,存储温度范围 (TSTG) 为 -40°C 到 +175°C。
    - 热阻:不同封装的热阻各不相同,例如 TO-220AB 封装的热阻 RθJC 为 1.07°C/W。
    - 开关特性:总栅极电荷 (Qg) 最大为 25nC,开启时间 (td(on)) 为 31ns。

    3. 产品特点和优势


    - 低导通电压 (VCE(on)) 和开关损耗:IRGB4620DPbF 具有低导通电压 (典型值 1.55V),这有助于提高在广泛应用和不同开关频率下的效率。
    - 正向 VCE(on) 温度系数:确保并联操作时的优良电流共享性能。
    - 短路安全工作区域 (SCSOA):提供 5.0μs 的短路保护时间,提高系统的可靠性。
    - 环保材料:符合 RoHS 规范,采用无铅材料制造,更加环保。

    4. 应用案例和使用建议


    IRGB4620DPbF 可以用于各种电力电子应用中,如工业电机驱动和逆变器。为了更好地利用这一器件,需要注意以下几点:
    - 确保良好的散热管理,避免过热。
    - 使用合适的栅极电阻,以优化开关性能。
    - 检查实际工作条件下的电流和电压,确保在器件的安全工作区域内运行。

    5. 兼容性和支持


    - 封装兼容性:本产品提供多种封装选项(如 TO-220AB、TO-247AC 和 D2-Pak),便于在不同的应用中灵活选择。
    - 厂商支持:制造商提供详细的技术文档和支持服务,包括安装指南和故障排除技巧,以帮助用户顺利应用该产品。

    6. 常见问题与解决方案


    - 问题1:产品过热怎么办?
    - 解决方案:加强散热措施,使用大面积散热器或风扇冷却,确保工作在安全温度范围内。
    - 问题2:开关速度不稳定怎么办?
    - 解决方案:优化栅极电阻值,选用合适的栅极驱动电路,以实现稳定快速的开关控制。

    7. 总结和推荐


    IRGB4620DPbF 具有出色的性能和可靠性,尤其适合工业级应用。通过良好的散热管理和正确的使用方法,可以充分发挥其在电力转换领域的潜力。总体而言,推荐在需要高效、可靠的电力转换解决方案的应用中使用 IRGB4620DPbF。

IRGP4620DPBF参数

参数
最大集电极发射极饱和电压 1.55V
配置 独立式
集电极电流 32A
最大功率耗散 140W
VCEO-集电极-发射极最大电压 600V
长*宽*高 15.87mm*5.31mm*20.7mm
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRGP4620DPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRGP4620DPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IRGP4620DPBF IRGP4620DPBF数据手册

IRGP4620DPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 1.4879 ¥ 12.6858
100+ $ 1.4611 ¥ 12.5725
300+ $ 1.4477 ¥ 12.4592
500+ $ 1.4343 ¥ 12.346
1000+ $ 1.394 ¥ 11.7797
5000+ $ 1.394 ¥ 11.7797
库存: 1004
起订量: 79 增量: 1
交货地:
最小起订量为:50
合计: ¥ 634.29
直接购买
加入购物车
