IRGP4660DPBF

产品分类: IGBT单管
产品描述: 330W 1.6V 600V 100A TO-247AC 通孔安装
供应商型号: CY-IRGP4660DPBF
供应商: Avnet
标准整包数: 1

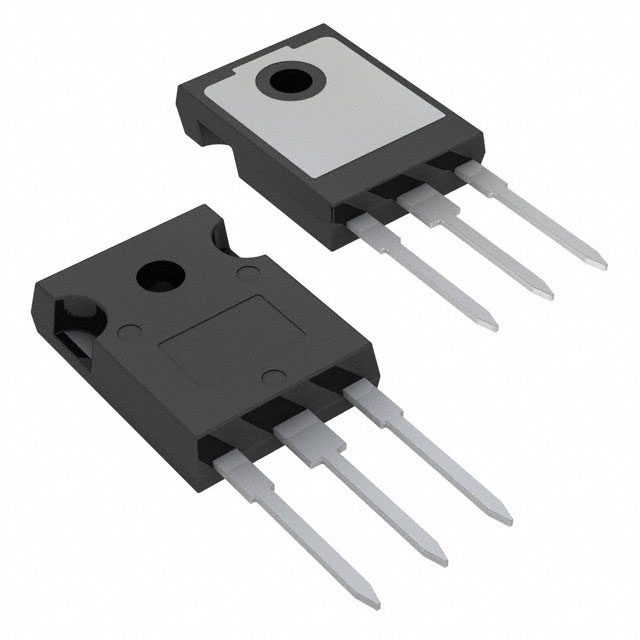

INFINEON TECHNOLOGIES IGBT单管 IRGP4660DPBF

IRGP4660DPBF概述

    文章标题:绝缘栅双极型晶体管(IGBT)技术手册

    1. 产品简介


    本文介绍的是具有超快软恢复二极管的绝缘栅双极型晶体管(IGBT)。这些产品适用于多种工业应用,如电机驱动、逆变器、不间断电源(UPS)和焊接。IGBT系列中的具体型号为IRGP4660DPbF(TO-247AC封装)和IRGP4660D-EP(TO-247AD封装),分别用于不同类型的安装需求。

    2. 技术参数


    - VCES(集电极-发射极电压): 600V
    - IC(连续集电极电流): 60A(在TC=100°C下)
    - tSC(短路耐受时间): ≥5μs
    - TJ(max): 175°C
    - VCE(on)(导通压降): 1.60V(IC=48A,VGE=15V)
    - VGE(th)(门极开启电压): 4.0~6.5V
    - VFM(二极管正向电压): 1.95V(IF=48A)

    3. 产品特点和优势


    - 低导通压降和开关损耗: 提高应用中的效率,在宽范围的应用和开关频率下表现出色。
    - 正向电压温度系数: 有利于电流共享,提高并联操作的可靠性。
    - 5μs 短路耐受区: 支持短路保护方案,增加系统安全性。
    - 无铅,符合RoHS标准: 环保友好,减少对环境的影响。

    4. 应用案例和使用建议


    这些IGBT广泛应用于工业电机驱动系统、逆变器、UPS及焊接设备中。具体使用时应注意:
    - 确保散热设计充分,防止过热。
    - 在短路情况下应迅速启动保护机制。
    - 选择适当的驱动电路以优化开关性能。

    5. 兼容性和支持


    IRGP4660DPbF 和 IRGP4660D-EP均无特殊兼容要求,但需要注意TO-247AC封装不建议用于表面贴装。国际整流器公司提供技术支持和维护服务。

    6. 常见问题与解决方案


    - 过热: 通过优化散热设计和降低工作负载来解决。
    - 短路保护失效: 检查是否正确设置了保护电路。

    7. 总结和推荐


    IRGP4660系列IGBT具有高效的能量转换能力,且具有很好的可靠性。适合于需要高效率、良好保护措施和稳定运行的工业应用场合。我们强烈推荐使用该系列产品。

IRGP4660DPBF参数

参数
VCEO-集电极-发射极最大电压 600V
最大集电极发射极饱和电压 1.6V
配置 -
集电极电流 100A
最大功率耗散 330W
15.87mm(Max)
5.31mm(Max)
20.7mm(Max)
通用封装 TO-247AC
安装方式 通孔安装
零件状态 停产
包装方式 管装

IRGP4660DPBF厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IRGP4660DPBF数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IRGP4660DPBF IRGP4660DPBF数据手册

IRGP4660DPBF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 4.7511 ¥ 39.4543
50+ $ 4.5463 ¥ 38.7621
100+ $ 4.4644 ¥ 38.416
300+ $ 4.4234 ¥ 38.0699
500+ $ 4.3824 ¥ 37.7238
1000+ $ 4.2596 ¥ 35.9934
5000+ $ 4.2596 ¥ 35.9934
库存: 260
起订量: 26 增量: 1
交货地:
最小起订量为:25
合计: ¥ 986.35
直接购买
加入购物车
