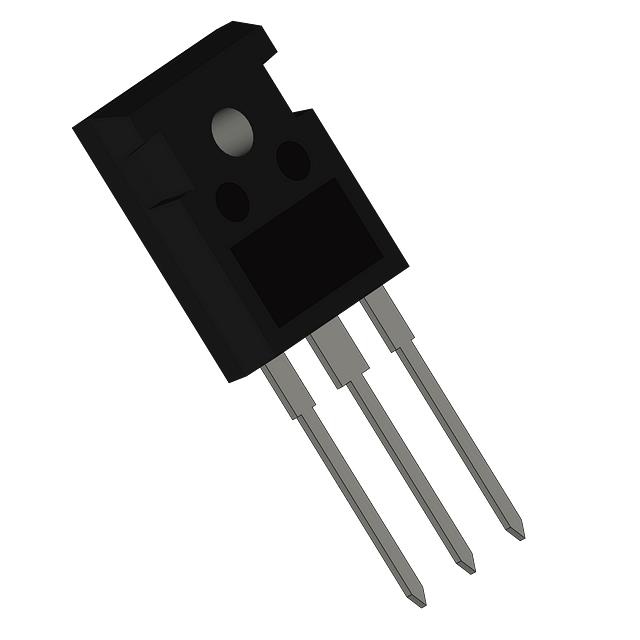

IGW30N60TFKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 600 V, 最大 45 A
供应商型号: ET-1832354
供应商: 海外现货
标准整包数: 1
INFINEON TECHNOLOGIES IGBT单管 IGW30N60TFKSA1

IGW30N60TFKSA1概述

    IGW30N60T 技术手册概览

    1. 产品简介


    IGW30N60T 是一款采用 TRENCHSTOP™ 技术的低损耗 IGBT(绝缘栅双极型晶体管)。它主要用于频率转换器和不间断电源系统(UPS)等领域。IGW30N60T 具有高可靠性、出色的开关性能和温度稳定性,使其成为高性能电力转换应用的理想选择。

    2. 技术参数


    - 主要参数:
    - 集电极-发射极电压:600V
    - 最大集电极电流:39A(TC=100°C)
    - 最大短路承受时间:5μs
    - 门极-发射极电压:±20V
    - 工作温度范围:-40°C 至 +175°C
    - 储存温度范围:-55°C 至 +150°C
    - 热阻(结-壳):0.80 K/W
    - 热阻(结-环境):40 K/W
    - 静态特性:
    - 集电极-发射极击穿电压:600V
    - 集电极-发射极饱和电压(Tj=25°C):1.5V
    - 门极-发射极阈值电压:4.1V 至 5.7V
    - 零门极电压下的集电极电流:最大 2000µA
    - 门极-发射极漏电流:最大 100nA
    - 跨导率:16.7 S
    - 动态特性:
    - 输入电容:1630 pF
    - 输出电容:108 pF
    - 反向传输电容:50 pF
    - 门极电荷:167 nC
    - 开关特性:
    - 开启延迟时间(Tj=25°C):23 ns
    - 关断延迟时间(Tj=25°C):254 ns
    - 开关总能量损失(Tj=25°C):1.46 mJ

    3. 产品特点和优势


    - 低损耗:非常低的集电极-发射极饱和电压(典型值 1.5V),提供更高的能效。
    - 高可靠性和温度稳定性:TRENCHSTOP™ 和 Fieldstop 技术确保在宽温度范围内的稳定表现。
    - 快速开关:提供非常高的开关速度,有助于减少开关损耗。
    - 符合环保标准:无铅镀层,RoHS 合规。
    - 广泛的型号选择:全面的产品线和仿真模型可满足不同应用需求。

    4. 应用案例和使用建议


    - 应用案例:
    - 频率转换器:利用其出色的开关特性和低损耗特性,适用于高频逆变器和驱动器。
    - 不间断电源(UPS):具备强大的短路保护能力,适用于关键负载的保护。
    - 使用建议:
    - 在设计电路时,应考虑IGW30N60T 的热管理要求,确保良好的散热设计。
    - 使用门极电阻进行适当的调节,以优化开关时间和能效。
    - 为了确保最佳性能,在工作温度范围内使用该器件。

    5. 兼容性和支持


    - 兼容性:
    - IGW30N60T 与现有的电源管理和控制解决方案高度兼容,适用于多种电源转换和驱动器应用。

    - 支持:
    - 厂商提供详细的技术文档和支持,包括产品手册、仿真模型及技术支持团队。

    6. 常见问题与解决方案


    - 问题: 开关过程中出现过高的饱和电压。
    - 解决方案: 检查门极电阻值并适当调整,确保合适的开关时间和饱和电压。
    - 问题: 短路承受时间不足。
    - 解决方案: 确保器件安装正确,并提供适当的过流保护措施。
    - 问题: 过高的功耗导致过热。
    - 解决方案: 实施有效的散热方案,如使用散热片或风扇增强散热效果。

    7. 总结和推荐


    综上所述,IGW30N60T 具有卓越的性能、出色的可靠性和广泛的适用性,适用于需要高效率和高速开关的应用场合。考虑到其丰富的功能和市场竞争力,我们强烈推荐将 IGW30N60T 用于工业电源转换和驱动器项目中。
    该产品的优点包括低损耗、高可靠性、优秀的温度稳定性以及卓越的开关性能。此外,广泛的型号选择和供应商提供的丰富支持,使得IGW30N60T 成为市场上最具吸引力的IGBT产品之一。

IGW30N60TFKSA1参数

参数
最大集电极发射极饱和电压 1.5V
配置 -
集电极电流 60A
最大功率耗散 187W
VCEO-集电极-发射极最大电压 600V
长*宽*高 15.9mm*5.03mm*20.9mm
通用封装 TO-247
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装
