IKW40N120CS6XKSA1

产品分类: IGBT单管
产品描述: 英飞凌 IGBT, 最大 1200 V, 最大 40 A
供应商型号: UA-IKW40N120CS6XKSA1
供应商: 海外现货
标准整包数: 1

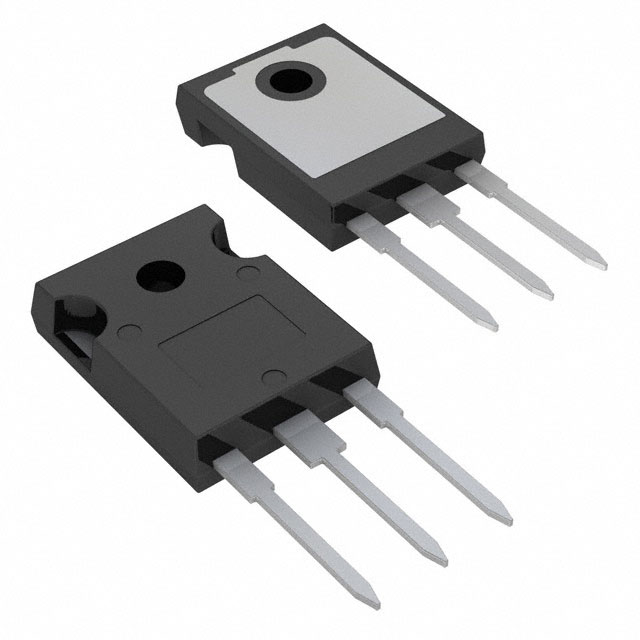

INFINEON TECHNOLOGIES IGBT单管 IKW40N120CS6XKSA1

IKW40N120CS6XKSA1概述


    产品简介


    IKW40N120CS6 是英飞凌第六代高效率软开关技术的TRENCHSTOP™ IGBT6,集成有快速恢复的反向并联二极管。它适用于多种工业应用,如不间断电源(UPS)、充电器、能量存储系统、三电平太阳能逆变器和焊接设备等。该产品采用沟槽和场停止技术,提供高效能且易于并联的优势,使其成为硬开关和共振拓扑结构的理想选择。

    技术参数


    | 参数 | 符号 | 最大值 | 单位 |
    ||
    | 集电极-发射极电压 | VCE | 1200 | V |
    | 直流集电极电流 | IC | 40 | A |
    | 节点温度 | Tvj | 175 | °C |
    | 最大关断安全操作区电流 | IC(off) | 160 | A |
    | 二极管正向电流 | IF | 40 | A |
    | 二极管脉冲电流 | IFpuls | 160 | A |
    | 门极-发射极电压范围 | VGE | ±20 | V |
    | 动态门极电荷 | QG | 285 | nC |
    | 输出电容 | COES | 185 | pF |
    | 内部发射极电感 | LE | 13 | nH |

    产品特点和优势


    1. 高效率: IKW40N120CS6 在硬开关和共振拓扑结构中表现出高效率。
    2. 易于并联: 正温度系数使产品易于并联。
    3. 低电磁干扰 (EMI): 有助于降低系统噪音和提高稳定性。
    4. 低栅极电荷 (Qg): 减少开关损耗,提升整体性能。
    5. 快速恢复的二极管: 优化的二极管设计,确保快速恢复,减少能源浪费。
    6. 宽温度范围: 最高工作温度可达175°C,适合高温环境。
    7. 环保材料: 无铅镀层,符合RoHS标准。

    应用案例和使用建议


    - UPS系统: IKW40N120CS6 可用于数据中心和通信系统的UPS,确保电力供应的稳定性和可靠性。
    - 太阳能逆变器: 在三电平太阳能逆变器中使用时,该产品可显著提高转换效率。
    - 焊接设备: 该IGBT产品非常适合于高频焊接机,以实现更精准的控制和更高的输出功率。

    兼容性和支持


    IKW40N120CS6 可与多种工业设备兼容,英飞凌提供了详细的测试条件和技术文档,用户可以访问其官网获取更多支持信息。此外,英飞凌还为客户提供专业的技术支持和服务,确保产品在其应用中的最佳表现。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 产品运行过程中出现过热现象 | 确认散热系统是否正常,检查安装扭矩是否正确。 |
    | 输出电流不稳定 | 检查负载是否正常,确认驱动电路是否存在问题。 |
    | 关断时间较长 | 调整驱动电阻,确保驱动信号频率适宜。 |

    总结和推荐


    IKW40N120CS6 是一款出色的高性能IGBT产品,适用于各种工业应用。它具有高效率、低EMI和快速恢复的特点,能够在恶劣的工作环境下稳定运行。基于其卓越的技术指标和广泛的应用前景,强烈推荐在各类工业应用中使用此产品。

IKW40N120CS6XKSA1参数

参数
最大集电极发射极饱和电压 1.85V
配置 独立式
集电极电流 80A
最大功率耗散 500W
VCEO-集电极-发射极最大电压 2.15V@ 15V,40A
16.13mm(Max)
5.21mm(Max)
21.1mm(Max)
通用封装 TO-247-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,管装

IKW40N120CS6XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKW40N120CS6XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKW40N120CS6XKSA1 IKW40N120CS6XKSA1数据手册

IKW40N120CS6XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.3125 ¥ 27.7588
85+ $ 3.275 ¥ 27.4445
315+ $ 3.1875 ¥ 26.7113
915+ $ 3 ¥ 25.14
库存: 88
起订量: 38 增量: 30
交货地:
最小起订量为:1
合计: ¥ 27.75
直接购买
加入购物车
