IKQ120N120CH7XKSA1

产品分类: IGBT单管
产品描述:
供应商型号: 4263416
供应商: 海外现货
标准整包数: 1

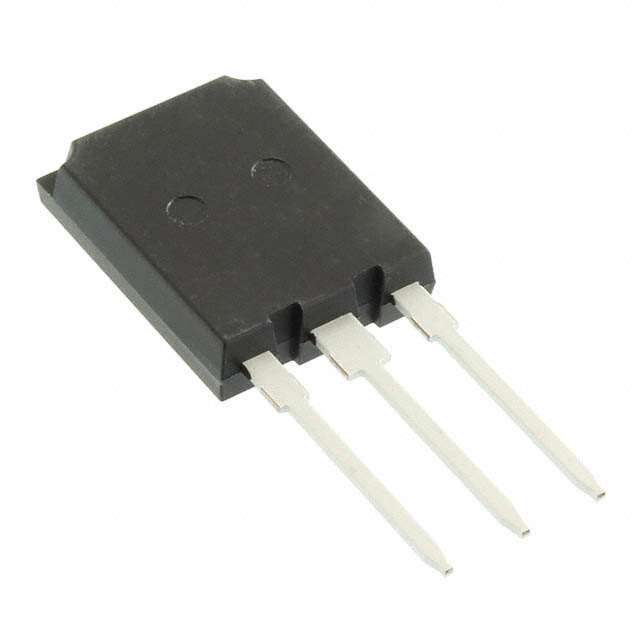

INFINEON TECHNOLOGIES IGBT单管 IKQ120N120CH7XKSA1

IKQ120N120CH7XKSA1概述

    High Speed 1200 V TRENCHSTOP™ IGBT 7 Technology

    产品简介


    高效率1200 V TRENCHSTOP™ IGBT 7技术是一种高效的IGBT(绝缘栅双极型晶体管),具有出色的开关性能和快速恢复特性。这款IGBT专门设计用于高功率应用,如工业不间断电源(UPS)、电动汽车充电、串式逆变器和焊接设备。它集成了高性能的反向恢复二极管,能够在硬开关拓扑中实现高效率运行。

    技术参数


    该产品的主要技术规格如下:
    | 参数 | 符号 | 测试条件 | 值 | 单位 |

    | 集电极-发射极电压 | VCE | Tvj ≥ 25°C | 1200 | V |
    | 漏电流,受温度限制 | IC | Tc = 25°C | 170 | A |
    | 冲击漏电流 | ICpulse 480 | A |
    | 关断安全操作区域 | VCC ≤ 800 V, VCE,peak < 1200 V | VGE = 0/15 V, RGoff ≥ 3.5 Ω, Tvj ≤ 175°C | 480 | A |
    | 栅极-发射极电压 | VGE ±20 | V |
    | 瞬态栅极-发射极电压 | VGEtp | tp ≤ 0.5 μs, D < 0.001 | ±25 | V |
    | 功率损耗 | Ptot | Tc = 25°C | 780 | W |
    | 集电极-发射极饱和电压 | VCEsat | IC = 120 A, VGE = 15 V, Tvj = 25°C | 1.7 | V |

    产品特点和优势


    - 高效率:TRENCHSTOP™ IGBT 7技术实现了最佳性能,适合高速硬开关拓扑,例如2-L逆变器和3-L NPC T型逆变器。
    - 低饱和电压:VCEsat在Tvj = 25°C时仅为1.7V,有助于减少功耗。
    - 易并联性:正温度系数的VCEsat使得并联变得简单。
    - 环保材料:采用无铅镀层且符合RoHS标准。
    - 全面的产品系列和模型:提供了完整的模型,可在官网获取。

    应用案例和使用建议


    该IGBT适用于多种应用场景,包括工业UPS、电动汽车充电、串式逆变器和焊接设备。例如,在工业UPS中,它可以帮助提高系统效率和可靠性。对于串式逆变器,它的高效率和快速恢复特性能够显著提升系统的整体性能。在使用时,建议遵循厂家提供的测试条件和参数限制,以确保产品稳定可靠地运行。

    兼容性和支持


    该产品具有良好的兼容性,适用于各种主流电路设计。厂商提供详细的技术支持和文档,用户可以访问Infineon官方网站获取更多的模型和文档资源。

    常见问题与解决方案


    - 问题:如何正确设置栅极电阻?
    解答:根据应用要求调整栅极电阻(RG)以优化开关性能。在典型条件下,RG设置为5.6Ω有助于获得最佳效果。
    - 问题:如何确保该产品在极端温度下仍能正常工作?
    解答:该产品设计工作温度范围为-40°C至175°C,确保在宽温度范围内都能稳定运行。建议在设计时考虑散热措施以维持理想的温度范围。

    总结和推荐


    该高效率1200 V TRENCHSTOP™ IGBT 7技术具备优异的开关性能和快速恢复特性,特别适合应用于工业UPS、电动汽车充电和焊接设备等领域。推荐此产品给对性能和可靠性有较高要求的应用场景。

IKQ120N120CH7XKSA1参数

参数
VCEO-集电极-发射极最大电压 -
最大集电极发射极饱和电压 -
配置 -
集电极电流 -
最大功率耗散 -
包装方式 管装

IKQ120N120CH7XKSA1厂商介绍

Infineon Technologies AG(英飞凌科技)是一家全球领先的半导体公司,总部位于德国慕尼黑,成立于1999年。公司专注于开发、制造和销售各种半导体产品,包括微控制器、功率管理IC、传感器、安全解决方案等。

Infineon Technologies的主营产品主要分为以下几类:
1. 微控制器(MCU):用于工业自动化、汽车电子、智能家居等领域。
2. 功率管理IC:用于电源管理、电机控制、能源效率优化等。
3. 传感器:包括温度、压力、湿度、光学等传感器,应用于汽车、医疗、消费电子等领域。
4. 安全解决方案:包括智能卡芯片、安全控制器等,用于支付、身份验证、数据保护等。

Infineon Technologies的优势在于:
1. 技术创新:公司持续投入研发,拥有众多专利技术,保持行业领先地位。
2. 产品多样性:提供广泛的半导体产品,满足不同行业和应用需求。
3. 客户服务:提供定制化解决方案,满足客户的特定需求。
4. 全球布局:在全球设有研发中心、生产基地和销售网络,实现快速响应和本地化服务。

IKQ120N120CH7XKSA1数据手册

厂牌 PDF简要描述 下载
INFINEON TECHNOLOGIES IGBT单管 INFINEON TECHNOLOGIES IKQ120N120CH7XKSA1 IKQ120N120CH7XKSA1数据手册

IKQ120N120CH7XKSA1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 80.3852
5+ ¥ 77.1698
10+ ¥ 70.739
50+ ¥ 70.739
100+ ¥ 69.4528
250+ ¥ 69.4528
库存: 88
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 80.38
直接购买
加入购物车
