首页  >  产品百科  >  A1125LLHLX-T

A1125LLHLX-T

产品分类: 霍尔传感器
产品描述: 5mT 跳闸,0.5mT 释放 Open Drain 3V 4mA 25mA 24V SOT-23W 贴片安装
供应商型号: 250-A1125LLHLX-T
供应商: Mouser
标准整包数: 1

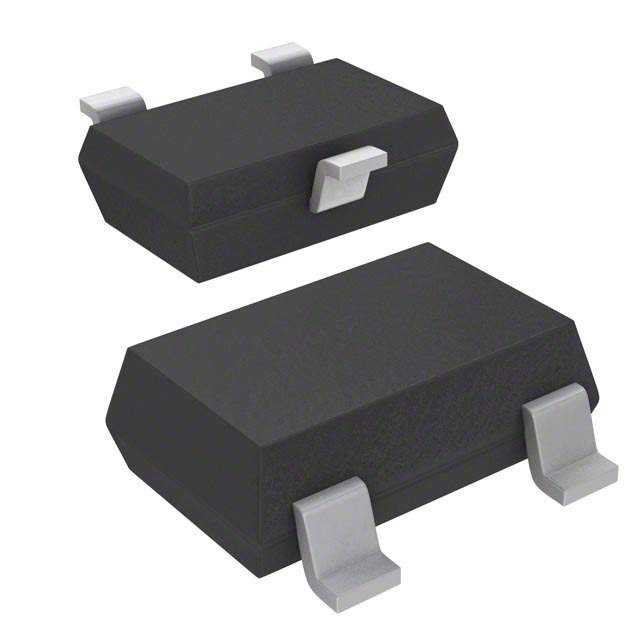

ALLEGRO MICROSYSTEMS 霍尔传感器 A1125LLHLX-T

A1125LLHLX-T概述


    产品简介


    A1120, A1121, A1122, A1123 和 A1125 是由Allegro Microsystems生产的霍尔效应单极开关传感器集成电路。这些设备以其出色的温度稳定性和应力抵抗力而著称,特别适用于温度范围扩展至150°C的工作条件。动态偏移抵消技术使其能够在高温度环境下表现出卓越的性能,从而减少了因过模塑、温度依赖性和热应力引起的残余偏移电压。该系列产品包含了一个集成的稳压器、霍尔电压发生器、小信号放大器、斩波稳定器、施密特触发器和一个短路保护开漏输出,可承受高达25mA的电流。

    技术参数


    | 特性 | 描述 | 最小值 | 典型值 | 最大值 | 单位 |
    |
    | 正向供电电压 | 操作范围,TJ < 165°C | 3 | - | 24 | V |
    | 输出泄漏电流 | 当 VOUT = 24 V, B < BRP | - | - | 10 | μA |
    | 输出饱和电压 | 当 IOUT = 20 mA, B > BOP | - | 185 | 500 | mV |
    | 输出电流限制 | 操作点,TJ < 165°C | 30 | - | 60 | mA |
    | 功耗时间 | VCC > 3.0 V, B < BRP(min) | - | - | 25 | μs |
    | 斩波频率 | - | - | 800 | - | kHz |
    | 输出上升时间 | RL = 820 Ω, CS = 20 pF | - | 0.2 | 2 | μs |
    | 输出下降时间 | RL = 820 Ω, CS = 20 pF | - | 0.1 | 2 | μs |

    产品特点和优势


    - AEC-Q100汽车级认证
    - 无极性开关点
    - 物理应力抵抗力
    - 优越的温度稳定性
    - 短路保护输出
    - 操作电源未调节
    - 反接电池保护
    - 固态可靠性
    - 小型封装

    应用案例和使用建议


    - 开关控制:适用于各种需要磁感应开关控制的应用,如电机控制、位置检测等。
    - 车辆应用:广泛应用于汽车电子系统中,例如车门检测、安全带检测等。
    - 设备安装:考虑到设备的高可靠性,建议在工业和车辆环境中使用时,在靠近霍尔元件的位置连接外部旁路电容(例如0.1μF)以减少外部噪声干扰。

    兼容性和支持


    - 包装选项:根据不同的应用场景,可以选择表面贴装或通孔安装。
    - 技术支持:提供相关的应用指南和技术文档,通过Allegro Microsystems官方网站获取详细信息。

    常见问题与解决方案


    1. 问题:如何正确选择合适的封装类型?
    - 解决方案:参考数据表中的“Selection Guide”部分,根据应用要求和安装方式选择适当的型号。

    2. 问题:在高温环境下工作时,如何保证设备的正常运行?
    - 解决方案:由于这些设备具有优良的温度稳定性,可在-40°C至150°C的温度范围内稳定运行。如果需要更高温范围的应用,可以查阅相关的应用指南进行设计优化。

    总结和推荐


    综上所述,A1120, A1121, A1122, A1123 和 A1125 霍尔效应单极开关因其出色的温度稳定性和高可靠性,非常适合用于汽车、工业控制及其它苛刻环境下的应用。其广泛的温度范围和支持多种安装方式使其成为市场上颇具竞争力的产品。我们强烈推荐这些设备用于对可靠性要求高的项目中。

A1125LLHLX-T参数

参数
输出类型 Open Drain
典型带宽 -
感应范围 5mT 跳闸,0.5mT 释放
最小工作供电电压 3V
分辨率 -
最大输出电流 25mA
轴类型 -
最大工作供电电压 24V
最大供电电流 4mA
通用封装 SOT-23W
安装方式 贴片安装
零件状态 在售

A1125LLHLX-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

A1125LLHLX-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 霍尔传感器 ALLEGRO MICROSYSTEMS A1125LLHLX-T A1125LLHLX-T数据手册

A1125LLHLX-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5525 ¥ 13.1186
5+ $ 1.311 ¥ 11.078
10+ $ 1.219 ¥ 10.3006
50+ $ 0.9779 ¥ 8.2633
100+ $ 0.9086 ¥ 7.6777
500+ $ 0.7528 ¥ 6.3608
1000+ $ 0.7096 ¥ 5.9958
2000+ $ 0.65 ¥ 5.4921
5000+ $ 0.4988 ¥ 4.2144
库存: 2202
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 13.11
