ATS668LSMTN-T

产品分类: 霍尔传感器
产品描述: Digital 4.6V 12mA 24V SIP-3 通孔安装,黏合安装
供应商型号: 620-1878-2-ND
供应商: Digi-Key
标准整包数: 800

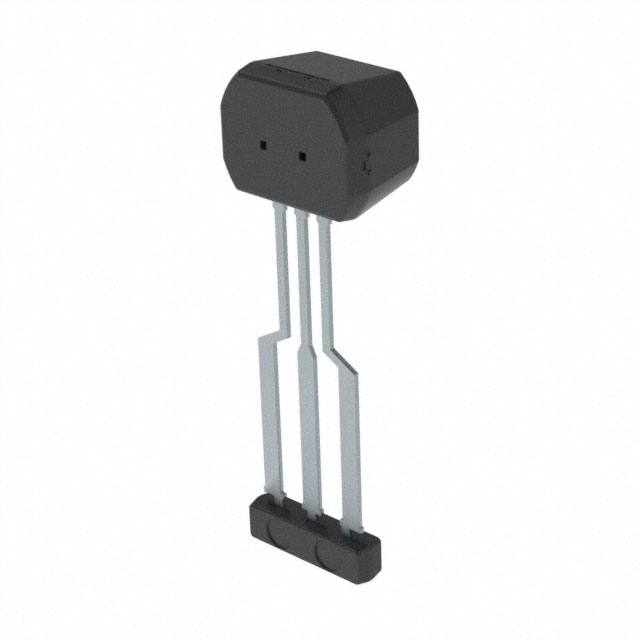

ALLEGRO MICROSYSTEMS 霍尔传感器 ATS668LSMTN-T

ATS668LSMTN-T概述

    高质量文章:ATS668LSM 零速高精度齿轮齿传感器 IC

    产品简介


    ATS668LSM 是一款高性能的霍尔效应集成电路(IC)和永磁体组合,专为零速数字齿轮齿传感设计。这款传感器集成电路能够提供用户友好的解决方案,适用于各种齿轮齿传感应用,如汽车传动速度感应。其紧凑的封装设计使其易于组装和应用。

    技术参数


    - 供应电压范围: 4.6 V 至 24 V
    - 反向供电电流: -10 mA(最大值)
    - 静态电流: 最大 12 mA
    - 低输出电压: 最大 1 V(在 ISINK = 10 mA 时)
    - 输出电流限制: 最大 70 mA(在 VOUT = 12 V 时)
    - 输出泄漏电流: 最大 10 μA
    - 热阻: 147°C/W(单层 PCB)
    - 工作温度范围: -40°C 至 150°C
    - 储存温度范围: -65°C 至 170°C
    - 空气间隙范围: 保证在 0.5 mm 至 2.5 mm 内工作,2.5 mm 至 3 mm 范围内不保证性能

    产品特点和优势


    - 三线背偏式速度传感器: 适用于传输速度感应的应用。
    - 集成 EMC 保护电路: 在没有外部电路的情况下,符合大多数汽车 EMC 环境标准。
    - 小信号锁定: 对振动免疫。
    - 严格的时间准确性: 在全工作温度范围内保持高精度。
    - 真正的零速操作: 实现准确的速度检测。
    - 独立于气隙的开关点: 可以在不同的气隙条件下工作。
    - 宽工作电压范围: 具有欠压锁存功能(UVLO)。
    - 数字输出代表目标轮廓: 反映齿轮齿的位置。
    - 单芯片传感 IC: 提供高可靠性。
    - 高速启动: 快速响应时间。

    应用案例和使用建议


    ATS668LSM 主要应用于汽车传动系统的速度感应,特别是在需要零速检测的应用场合。例如,在变速箱和传动轴中,ATS668LSM 可以精确测量转速。为了确保最佳性能,安装时应选择合适的气隙(0.5 mm 至 2.5 mm),并在工作温度范围内使用。对于高转速和极端温度条件下的应用,应考虑增加散热措施。

    兼容性和支持


    ATS668LSM 支持广泛的电压范围和多种机械结构,适合多种应用场景。供应商 Allegro MicroSystems 提供全面的技术支持,包括详细的安装指南和故障排除文档。此外,该产品还符合 RoHS 标准,确保环保安全。

    常见问题与解决方案


    - 问题: 传感器在低电压下工作不稳定。
    - 解决方案: 检查电源电压是否低于欠压锁存阈值(VUVLO),如果是,则调整电源或更换为更稳定的电源。
    - 问题: 输出信号出现异常波动。
    - 解决方案: 检查气隙和磁体是否正确安装,或尝试调节自动增益控制(AGC)。
    - 问题: 传感器在振动环境下误触发。
    - 解决方案: 启用小信号锁定功能,防止振动引起的误触发。

    总结和推荐


    ATS668LSM 是一款高度可靠且适应性强的齿轮齿传感器 IC,非常适合在严苛的汽车环境中使用。其独特的功能,如真正的零速操作、高分辨率和稳定性使其在市场上具有很高的竞争力。强烈推荐在汽车传动系统和其他需要高精度速度检测的应用中使用此传感器。

ATS668LSMTN-T参数

参数
最大供电电流 12mA
轴类型 -
输出类型 Digital
感应范围 -
最小工作供电电压 4.6V
典型带宽 -
分辨率 -
最大输出电流 -
最大工作供电电压 24V
通用封装 SIP-3
安装方式 通孔安装,黏合安装
零件状态 在售
包装方式 卷带包装

ATS668LSMTN-T厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

ATS668LSMTN-T数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 霍尔传感器 ALLEGRO MICROSYSTEMS ATS668LSMTN-T ATS668LSMTN-T数据手册

ATS668LSMTN-T封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
800+ $ 3.1772 ¥ 26.5892
库存: 28800
起订量: 800 增量: 1
交货地:
最小起订量为:800
合计: ¥ 21271.36
