ALS31313KLEATR-2000

产品分类: 霍尔传感器
产品描述: ±200mT 12bit I²C 2.65V 3.9mA 3.5V X轴,Y轴,Z轴 TSSOP-8 贴片安装,黏合安装
供应商型号: 620-2008-2-ND
供应商: Digi-Key
标准整包数: 4000

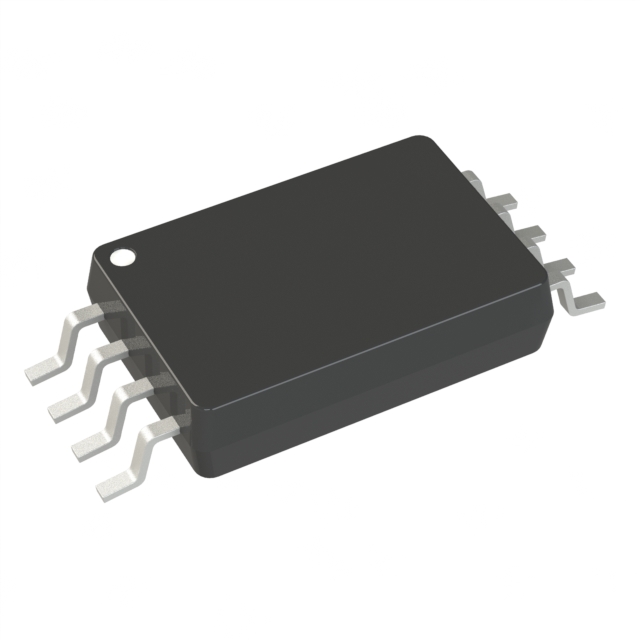

ALLEGRO MICROSYSTEMS 霍尔传感器 ALS31313KLEATR-2000

ALS31313KLEATR-2000概述


    产品简介


    ALS31313是一款由Allegro Microsystems推出的三轴线性霍尔效应传感器集成电路(IC)。它能够提供一个12位的数字值,对应于在X、Y和Z三个轴方向上测量到的磁场。该传感器适用于多种3D传感应用,如头部接近线性运动检测、滑动位置检测及旋转角度测量。此外,ALS31313还提供摇杆模式,其中Z轴通道具备低增益选项,以适应背偏磁铁的应用。这种特性使得用户可以通过背偏磁铁来实现回零力,而不是采用传统的弹簧解决方案。ALS31313的敏感度范围可预先配置为±500高斯(G)、±1000高斯(G)或±2000高斯(G),适合汽车级应用。

    技术参数


    - 磁感应范围:±500 G、±1000 G 和 ±2000 G。
    - 供电电压:2.65 V 至 3.5 V 单电源操作。
    - I2C接口:1 MHz I2C兼容性,最低至1.8 V。
    - 电流消耗:
    - 睡眠模式下典型值:14 nA。
    - 低功耗占空比模式下:12 μA 至 2 mA。
    - 存储温度范围:-65°C 至 170°C。
    - 封装类型:8引脚TSSOP,无铅。

    产品特点和优势


    ALS31313的独特之处在于其灵活的12位模数转换器(ADC)和工厂校准的灵敏度选项。它具有1%(典型)精度的X、Y和Z轴灵敏度调节功能,适用于多种汽车应用。传感器集成有温度传感器,能够在广泛的环境温度范围内(-40°C至125°C)正常工作,且具有先进的低功耗管理功能,适用于便携式、电池供电的应用。

    应用案例和使用建议


    - 汽车应用:用于车门开关检测,座椅位置传感器等。
    - 消费电子:摇杆控制器,手势识别系统等。
    - 工业自动化:机器人手臂的线性位移测量,安全门的位置监控等。
    使用建议:
    - 确保传感器安装时避开强磁场区域,以免影响测量精度。
    - 在进行低功耗操作时,合理配置睡眠模式和低功耗占空比模式。
    - 结合外部电阻或通过EEPROM编程设置I2C地址,便于多设备共用总线。

    兼容性和支持


    ALS31313支持多达16个地址选择,通过外部电阻或EEPROM编程可以达到127个不同的地址。这使其能够与多个设备共享同一I2C总线,提高系统集成度。同时,Allegro Microsystems提供了全面的技术支持和文档资料,帮助用户轻松完成系统集成。

    常见问题与解决方案


    - 问题1:无法正确读取传感器数据。
    - 解决方法:检查供电电压是否在正常范围内,确认I2C总线连接无误,尝试重新编程EEPROM设置。

    - 问题2:电流消耗过高。
    - 解决方法:调整睡眠模式或低功耗占空比模式,根据应用需求优化供电电流。

    总结和推荐


    ALS31313凭借其高精度、宽温度范围、灵活的电流管理以及简便的系统集成能力,在多种应用领域展现出强大的竞争力。对于需要高精度磁感测的汽车和消费电子领域来说,这款传感器是一个理想的选择。鉴于其卓越的性能和广泛的适用性,我强烈推荐使用ALS31313。

ALS31313KLEATR-2000参数

参数
感应范围 ±200mT
轴类型 X轴,Y轴,Z轴
典型带宽 -
输出类型 I²C
最大供电电流 3.9mA
最小工作供电电压 2.65V
最大工作供电电压 3.5V
分辨率 12bit
最大输出电流 -
通用封装 TSSOP-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

ALS31313KLEATR-2000厂商介绍

Allegro MicroSystems是一家全球领先的半导体公司,专注于开发、制造和销售高性能的传感器和控制器解决方案。公司的产品广泛应用于汽车、工业、消费电子和物联网等领域。

Allegro MicroSystems的主营产品主要分为以下几类:

1. 电机控制:包括电机驱动器、电机控制器和电机传感器等,用于控制电机的运行。

2. 电源管理:包括电源转换器、电源管理芯片等,用于提高电源效率和稳定性。

3. 传感器:包括磁传感器、电流传感器、位置传感器等,用于检测和测量各种物理量。

4. 无线通信:包括无线通信芯片和模块,用于实现设备间的无线连接和通信。

Allegro MicroSystems的优势在于:

1. 技术创新:公司拥有强大的研发团队,不断推出创新的技术和产品。

2. 产品性能:产品具有高性能、高可靠性和高稳定性,满足各种应用需求。

3. 定制服务:公司提供定制化的解决方案,满足客户的特定需求。

4. 全球布局:公司在全球范围内设有研发、生产和销售网络,为客户提供便捷的服务。

ALS31313KLEATR-2000数据手册

厂牌 PDF简要描述 下载
ALLEGRO MICROSYSTEMS 霍尔传感器 ALLEGRO MICROSYSTEMS ALS31313KLEATR-2000 ALS31313KLEATR-2000数据手册

ALS31313KLEATR-2000封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4000+ $ 1.2558 ¥ 10.5096
8000+ $ 1.2186 ¥ 10.1981
库存: 4000
起订量: 4000 增量: 1
交货地:
最小起订量为:4000
合计: ¥ 42038.4
