首页  >  产品百科  >  HMR3300

HMR3300

产品分类: 霍尔传感器
厂牌: HONEYWELL
产品描述: X轴,Y轴,Z轴
供应商型号: HMR3300
供应商: Arrow
标准整包数: 1

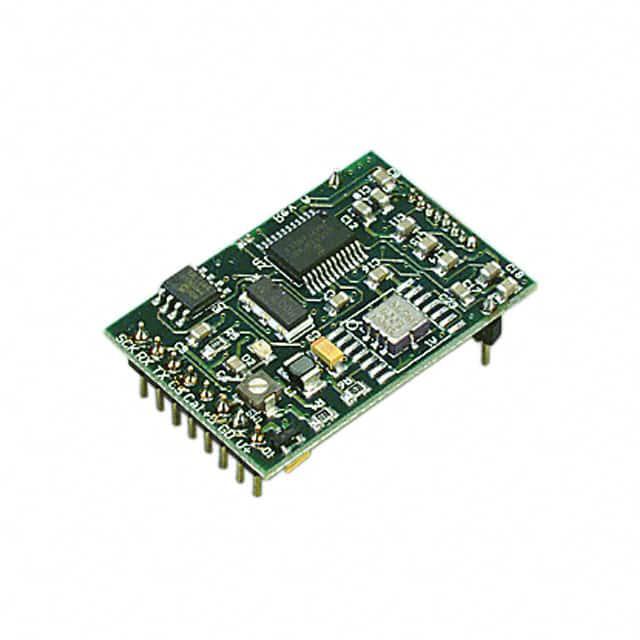

HONEYWELL 霍尔传感器 HMR3300

HMR3300概述

    Honeywell HMR3200/HMR3300 Digital Compass Solutions

    产品简介


    Honeywell的HMR3200和HMR3300数字指南针解决方案专为高精度方向应用设计。它们利用霍尼韦尔的磁阻传感器提供可靠且准确的小型固态指南针设计。这些指南针旨在通过一个5伏逻辑电平串行数据接口集成到客户系统中,接口命令以ASCII格式表示。HMR3200是一款两轴精密指南针,配备了三个正交磁阻传感器,可用于垂直或水平定位。HMR3300在此基础上增加了MEMS加速度计,实现了±60°倾斜范围内的水平三维倾斜补偿精密指南针。

    技术参数


    - 工作电压:
    - 不受调节:+6 V 至 +15 V
    - 受调节:4.75 V 至 5.25 V
    - 电流消耗:
    - HMR3200: 18 mA 至 20 mA
    - HMR3300: 22 mA 至 24 mA
    - 通信接口:
    - UART: 包含可选波特率(2400-19200)
    - SPI: 可配置为连续/脉冲/平均输出
    - 操作温度范围: -40°C 至 +85°C
    - 尺寸:
    - 长度:1.00 英寸
    - 宽度:1.45 英寸
    - 高度:1.22 英寸
    - 重量:
    - HMR3200: 7.25 克
    - HMR3300: 7.50 克

    产品特点和优势


    - 紧凑设计: 1.0" x 1.5" 的PCB板大小使其易于集成到母板或子板中。
    - 高精度: 在水平方向上,水平方向精度为±1°,分辨率可达0.1°。
    - 倾斜补偿: HMR3300具有±60°的俯仰和横滚角范围,采用MEMS加速度计进行补偿。
    - 重复性: 磁阻传感器技术提供了高达0.5°的重复性。
    - 快速更新速率: 连续更新速率为8 Hz(HMR3300)或15 Hz(HMR3200)。
    - 硬铁补偿: 用户可以驱动校准程序以抵消外部磁场干扰。
    - 宽温范围: -40°C 至 +85°C 的工作温度范围适用于消费级和工业级环境。

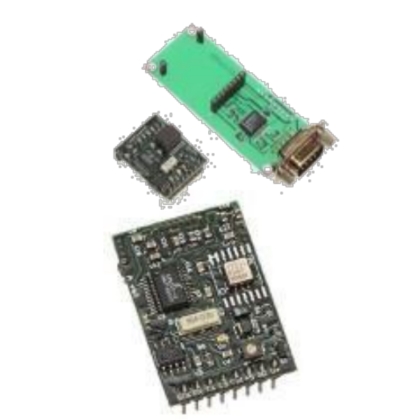

    - 演示套件: 包括RS-232主板PCB、电缆、9伏电源、PC演示软件和便携箱。

    应用案例和使用建议


    HMR3200和HMR3300广泛应用于需要高精度方向测量的应用场合,如自动驾驶、无人机、航海导航、以及工业自动化控制等。为了确保最佳性能,用户应遵循如下使用建议:
    - 校准: 用户应在首次使用前执行校准程序,以减少磁场干扰的影响。
    - 环境因素: 尽量避免将指南针放置在靠近强磁场(如电动机、高电流导线等)的环境中。
    - 安装角度: 对于HMR3300,建议在各种倾斜角度下进行全面校准,以确保精确的倾斜补偿。

    兼容性和支持


    - 兼容性: HMR3200/HMR3300与多种UART和SPI接口设备兼容。
    - 技术支持: Honeywell提供丰富的文档资源和在线技术支持,帮助用户解决常见问题并获得最佳性能。

    常见问题与解决方案


    - 问题1: 指南针响应缓慢或无响应。
    - 解决方案: 检查电源设置是否正确;若使用未受调节的电源,请确保开关旋钮设置正确。
    - 问题2: 读数不准确。
    - 解决方案: 执行校准程序以减少硬铁和软铁影响;检查指南针周围的环境磁场干扰。

    总结和推荐


    Honeywell的HMR3200和HMR3300数字指南针解决方案以其紧凑的设计、高精度、稳定的重复性和宽泛的工作温度范围而著称。适合各种高精度方向测量的应用场合,是高性能电子设备的理想选择。我们强烈推荐这款指南针用于对方向测量有严格要求的应用项目。

HMR3300参数

参数
轴类型 X轴,Y轴,Z轴
最大输出电流 -
分辨率 -
感应范围 -
输出类型 -
最大工作供电电压 -
最小工作供电电压 -
典型带宽 -
最大供电电流 -
零件状态 在售
包装方式 散装

HMR3300厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HMR3300数据手册

厂牌 PDF简要描述 下载
HONEYWELL 霍尔传感器 HONEYWELL HMR3300 HMR3300数据手册

HMR3300封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 10475.1862
100+ ¥ 9993.3249
250+ ¥ 9893.3648
库存: 0
起订量: 20 增量: 0
交货地:
最小起订量为:1
合计: ¥ 0
