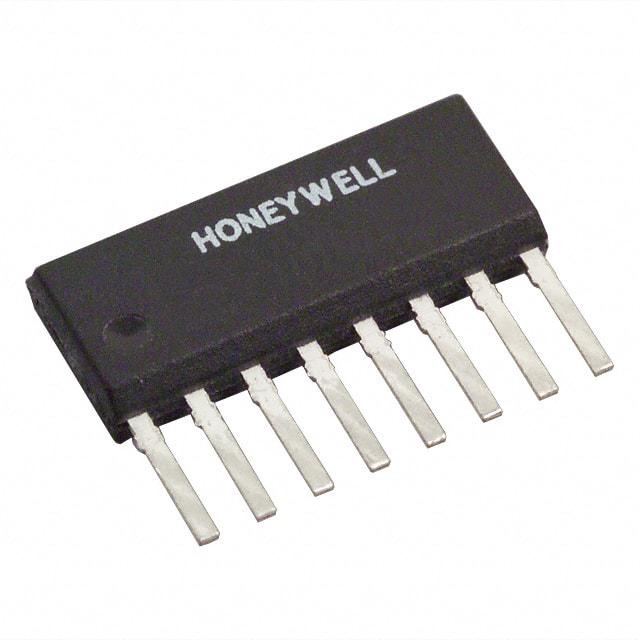

HMC1021Z-RC

产品分类: 霍尔传感器
厂牌: HONEYWELL
产品描述: 5MHz ±0.6mT Wheatstone Bridge 2V 25V 单轴 SIP 通孔安装
供应商型号: 342-1061-ND
供应商: Digi-Key
标准整包数: 1
HONEYWELL 霍尔传感器 HMC1021Z-RC

HMC1021Z-RC概述

    # Honeywell HMC100x 和 HMC102x 磁阻传感器技术手册

    产品简介


    Honeywell HMC100x 和 HMC102x 是一款专为低场磁传感设计的一轴和两轴表面贴装传感器。通过添加信号处理支持,可以构建成本效益高的磁力计或罗盘解决方案。这些小型且低成本的产品非常适合高产量的OEM设计,广泛应用于罗盘、导航系统、磁力测量和电流感应等领域。

    技术参数


    HMC1001/1002/1021/1022 技术规格
    - 桥元件特性
    - 电源电压(Vb):2 V - 12 V
    - 桥电阻:600 Ω - 1200 Ω
    - 操作温度范围:-40°C 至 85°C
    - 存储温度范围:-55°C 至 125°C
    - 场范围:±2 高斯(HMC100x),±6 高斯(HMC102x)
    - 线性误差:±0.2% 至 ±2.0%
    - 磁滞误差:±0.15% FS
    - 重复性误差:±0.15% FS
    - 噪声密度
    - 1 Hz 下的噪声密度:30 nV/√Hz
    - 带宽
    - 磁信号带宽:5 MHz
    HMC1021/1022 技术规格
    - 桥元件特性
    - 电源电压(Vb):2 V - 12 V
    - 桥电阻:800 Ω - 1300 Ω
    - 操作温度范围:-40°C 至 125°C
    - 存储温度范围:-55°C 至 125°C
    - 场范围:±6 高斯
    - 线性误差:±0.2% 至 ±1.6%
    - 磁滞误差:±0.08% FS
    - 重复性误差:±0.08% FS
    - 桥偏置
    - 桥偏置:-16 mV 至 +18 mV
    - 敏感度
    - 敏感度:0.8 mV/V/高斯(HMC1021),2.5 mV/V/高斯(HMC1001)

    产品特点和优势


    HMC100x 和 HMC102x 系列磁阻传感器利用了霍尼韦尔的各向异性磁阻效应技术(AMR),具有以下几个显著特点和优势:
    - 高灵敏度:能够测量低至数十微高斯的磁场强度。
    - 宽场范围:适用于从几十微高斯到6高斯的磁场测量。
    - 耐高温:能在极端的温度条件下稳定工作。
    - 可靠性高:长期稳定可靠,适合高产量的OEM设计。
    - 低成本:适合大规模生产和低成本应用。

    应用案例和使用建议


    典型应用电路
    两轴罗盘或磁力计
    该传感器可用于制造两轴罗盘或磁力计。通过将两个轴上的桥电阻输出信号放大,可以精确测量磁场方向和强度。使用LMV324N运算放大器来放大传感器输出,使得输出信号可以被数字化并进一步处理。
    磁场检测器或电流传感器
    对于单轴传感器,可以用于检测磁场扰动或作为电流传感器。例如,在导体附近放置该传感器可以检测导体周围的磁场变化,从而推断出流经导体的电流大小。
    使用建议
    - 在设计电路时,确保使用合适的电源电压和滤波电容以达到最佳的噪声抑制效果。
    - 对于更复杂的应用,如三轴罗盘,需要增加额外的传感器和放大器电路。

    兼容性和支持


    HMC100x 和 HMC102x 系列磁阻传感器支持标准的表面贴装工艺,易于装配,适合大批量生产。霍尼韦尔公司提供相关的技术支持和服务,包括RoHS合规性认证。

    常见问题与解决方案


    - 问题:传感器无法正确读取磁场强度。
    - 解决方案: 检查是否已经对传感器进行了正确的设定和重设操作。如果不正确,按照技术手册的步骤进行设定和重设。
    - 问题:传感器输出不稳定。
    - 解决方案: 检查传感器的供电电压是否稳定,并且检查周围是否有强磁场干扰。如有必要,可以重新设置和重设传感器。

    总结和推荐


    Honeywell HMC100x 和 HMC102x 系列磁阻传感器在低场磁场测量方面表现出色,具备高灵敏度和稳定性,特别适合于罗盘、导航系统、磁力测量和电流感应等多种应用场合。鉴于其出色的技术性能和广泛应用前景,强烈推荐使用该系列产品。
    以上内容基于Honeywell官方技术手册整理而成,希望能够为您提供详尽的信息和技术指导。如需进一步咨询,欢迎联系霍尼韦尔官方。

HMC1021Z-RC参数

参数
最大工作供电电压 25V
最小工作供电电压 2V
分辨率 -
最大供电电流 -
典型带宽 5MHz
输出类型 Wheatstone Bridge
最大输出电流 -
感应范围 ±0.6mT
轴类型 单轴
11.25mm(Max)
1.73mm(Max)
3.99mm(Max)
通用封装 SIP
安装方式 通孔安装
应用等级 军用级
零件状态 在售
包装方式 管装

HMC1021Z-RC厂商介绍

Honeywell是一家全球领先的多元化科技公司,成立于1906年,总部位于美国新泽西州。公司主要产品涵盖**产品和服务、楼宇技术、性能材料和技术、安全和生产力解决方案等领域。

1. **产品和服务:提供**制造、维护、运营所需的产品和服务,包括**电子设备、飞行控制系统、发动机等。

2. 楼宇技术:提供智能家居、楼宇自动化、安全系统等解决方案,提高能效和舒适度。

3. 性能材料和技术:生产特种化学品、高性能材料、过程控制技术等,广泛应用于石油化工、环保、医疗等领域。

4. 安全和生产力解决方案:提供个人防护装备、工业安全解决方案、供应链管理等,提高企业安全和效率。

Honeywell的优势在于:

1. 创新能力:持续投入研发,拥有大量专利技术,引领行业发展。

2. 全球布局:业务遍及全球,拥有强大的供应链和客户网络。

3. 多元化产品:产品覆盖多个领域,满足不同市场需求,降低业务风险。

4. 品牌影响力:作为全球知名企业,拥有良好的品牌声誉和客户信任。

HMC1021Z-RC数据手册

厂牌 PDF简要描述 下载
HONEYWELL 霍尔传感器 HONEYWELL HMC1021Z-RC HMC1021Z-RC数据手册

HMC1021Z-RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
